TLS820D0EL V33

生産終了
The TLS820D0EL V33 is a high performance very low dropout linear voltage regulator family for 3.3 V supply in a SSOP14-EP package.
データシート
パッケージ
ボード
代替品

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLS820D0EL V33
TLS820D0EL V33
代替品
データシート

Product details

  • Currently planned availability until at least
    n.a
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    80 mV
  • パワーグッド
    no
  • ベース製品
    TLS820D0xx
  • ホールド
    no
  • リセット
    yes
  • レギュレーター タイプ
    High Performance
  • 予算価格€/ 1k
    0.58
  • 出力電圧タイプ
    3.3 V
  • 出力電流 max
    200 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    3 V to 40 V
  • 早期警告
    no
  • 有効 (=禁止)
    yes
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    40 µA
OPN
TLS820D0ELV33XUMA1
製品ステータス discontinued
インフィニオンパッケージ
PG-SSOP-14
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル N/A
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
代替品

製品ステータス discontinued
インフィニオンパッケージ
PG-SSOP-14
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル -
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
代替品
The LDO regulators are ideal for automotive systems, with an input voltage range of 3V to 40V and a low quiescent current of 40μA. They offer a maximum output current of 200mA, with 2% output voltage accuracy over temperature. The new loop concept provides fast regulation and stability, requiring only a small 1μF ceramic capacitor at the output. Additionally, they exhibit a very low typical dropout voltage of only 80mV at currents below 100mA.

機能

  • Wide Input Voltage Range from 3.0 V to 40 V
  • Fixed Output Voltage 3.3 V
  • Output Voltage Precision ≤ ± 2 %
  • Output Current Capability up to 200 mA
  • Ultra Low Current Consumption typ. 40 µA
  • Very Low Dropout Voltage typ. 80 mV@100 mA
  • Stable with Ceramic Output Capacitor of 1 µF
  • Selectable Reset Delay at Power-On
  • Adjustable Reset Threshold down to 2.50 V
  • Enable, Undervoltage Reset, Overtemperature Shutdown
  • Output Current Limitation
  • Wide Temperature Range
  • Green Product (RoHS compliant)
  • AEC Qualified

利点

  • Very wide input voltage range
  • Fast voltage regulation loop
  • Supports voltage cranking application
  • Very low dropout

用途

図

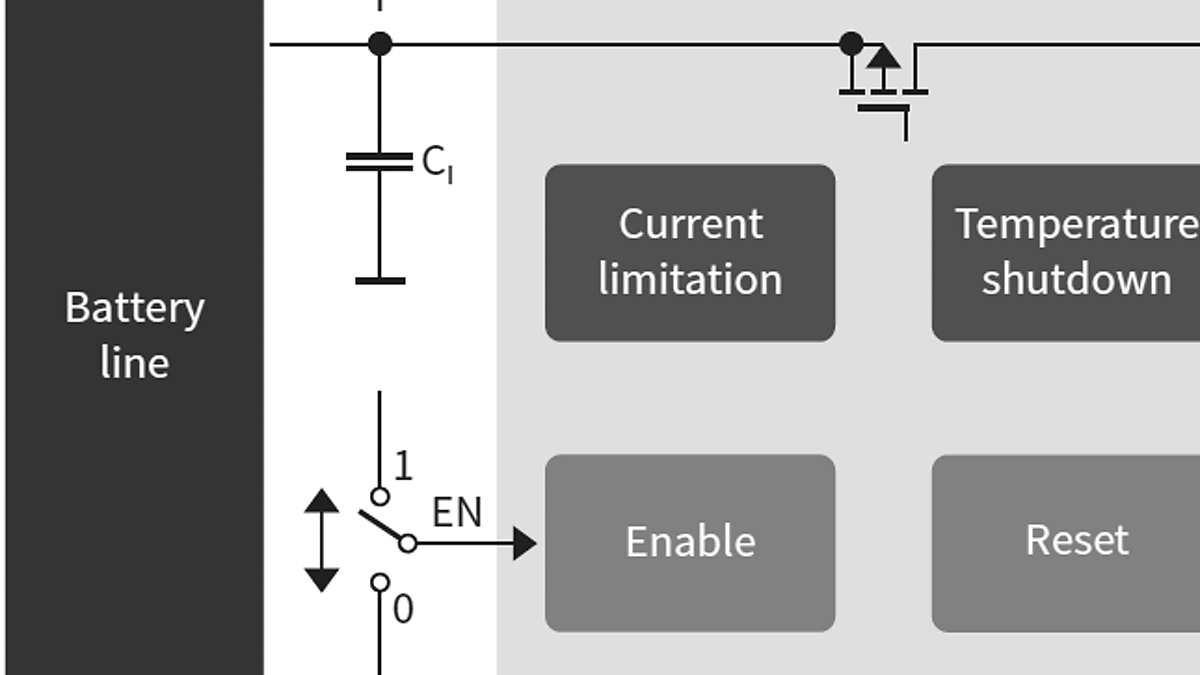

TLF820Dx_application_diagram
TLF820Dx_application_diagram
TLF820Dx_application_diagram TLF820Dx_application_diagram TLF820Dx_application_diagram
TLF820Dx_application_diagram TLF820Dx_application_diagram TLF820Dx_application_diagram
×
