OPTIREG™ | Multi-CAN Power+ SBCファミリー

Multi-CAN Power+システム ベース チップは、4つの CAN FDトランシーバー、昇降圧型DC/DCコンバーターを搭載しており最大750mAを供給可能

anchor

概要

インフィニオンのOPTIREG™ Multi-CAN Power+システム ベース チップ (SBC) ファミリーは、ゲートウェイやハイエンド ボディ コントロール モジュール (BCM) などの複数チャネルの CAN トランシーバーを必要とする車載アプリケーション向けに、最小のフットプリントで最高レベルの集積化を実現できます。

主な機能

  • 5V/3.3V降圧DC/DCコンバーター (750mA)
  • 6.5 V/8 V/10 V/12 V昇圧DC/DCコントローラー
  • 5Vリニア電圧レギュレーター(100 mA)
  • 5 V/3.3 V/1.8 V/1.2 V 電圧レギュレーター (外付け素子としてPNPトランジスタが必要)
  • 4x CAN FD 最大 5 Mbps
  • CAN Partial Networking Tolerant (-3つきの製品の場合)
  • バッテリー電圧測定インターフェース
  • 診断および監視機能
  • 低消費電流&安全動作モード
  • ウェイクアップ機能
  • SBCファミリー内でのソフトウェア互換性

ファミリーの比較

製品

概要

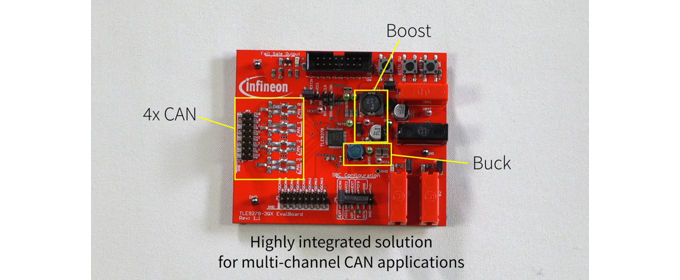

昇降圧型DC/DCコンバーターを備えた4つの CAN FDトランシーバー

高効率の降圧型DC/DCコンバーターは5Vまたは3.3Vを最大750mA出力可能で、昇圧型DC/DCコンバーターは低電圧動作が必要なアプリケーションをサポートします。このデバイスの制御および監視には、16ビットのシリアル・ペリフェラル・インターフェース (SPI) を使用します。その他の機能には、リセット、フェイル出力、低電圧リセットを備えたタイムアウト/ウィンドウ・ウォッチドッグなどがあります。バッテリーに直接 接続されるアプリケーションをサポートするため、このデバイスには低暗電流モードがあります。低暗電流モードからのウェイクアップは、バス上のメッセージ（CAN bus wake-up）、エッジ検出型の電圧監視/ウェイクアップ入力、およびタイマーにより実現できます。 OPTIREG™ Multi-CAN Power+ SBCファミリーは、非常に小さなフットプリントの露出パッドVQFN-48(7 x 7mm²)パワーパッケージで提供されます。

OPTIREG™ SBCの詳細
複数のCANトランシーバーを必要とする車載アプリケーション向けに高集積化
  • 省スペース: 業界トップクラスの高集積化を実現したMulti-CAN SBCソリューション。ディスクリートでは8製品必要な機能を7 x 7 mm²のフットプリントを持つVQFNパッケージに統合することにより、PCBのスペースを最大で80%削減します。

  • 省エネ:80 % を超える効率のスイッチ モード電源は、システムの省電力に優れています。最小の静止電流と、ストップモードやスリープモードなどのインテリジェントな省電力モードがシステムソリューションを補完します。
  • 高いシステム信頼性:包括的な診断、監視、およびフェイルセーフ機能。
  • コストの削減: 内蔵FETスイッチとシャントにより、外付け部品点数を最小限に抑えます。BOMコスト、部品の配置と取り扱い、PCBボードのサイズ、購入、および開発の節約。

  • 複数の柔軟な設計:互換性のあるハードウェアとソフトウェアにより、設計コストと労力が削減され、さまざまなアプリケーションで使用できます。
他のSBCファミリーとの優れたソフトウェアおよびハードウェアの互換性

OPTIREG™ Multi-CAN Power+ SBCは、CAN FDトランシーバーの量の点でスケーラビリティを可能にします。また、Lite SBC、Mid-Range+ SBC、DCDC SBCなどの他のOPTIREG™ SBCファミリーともソフトウェア互換性があります。

Multi-CAN Power+ SBCの主な利点は何ですか?
  • マルチチャネルCANアプリケーション向けの高集積ソリューション
  • 高効率パワー スイッチ
  • 強力なプロセッサのためのハイパワー
  • 低電圧ラインドロップに耐性
  • 簡単な設定と制御
  • 高度な診断機能
  • 安全のためのフェイルセーフ機能
  • 省電力モード
  • 最小限のPCBフットプリント

車載用スマートパワー製品向けの半導体製品「Longevity」の長期供給計画に関する情報をご覧ください。

昇降圧型DC/DCコンバーターを備えた4つの CAN FDトランシーバー

高効率の降圧型DC/DCコンバーターは5Vまたは3.3Vを最大750mA出力可能で、昇圧型DC/DCコンバーターは低電圧動作が必要なアプリケーションをサポートします。このデバイスの制御および監視には、16ビットのシリアル・ペリフェラル・インターフェース (SPI) を使用します。その他の機能には、リセット、フェイル出力、低電圧リセットを備えたタイムアウト/ウィンドウ・ウォッチドッグなどがあります。バッテリーに直接 接続されるアプリケーションをサポートするため、このデバイスには低暗電流モードがあります。低暗電流モードからのウェイクアップは、バス上のメッセージ（CAN bus wake-up）、エッジ検出型の電圧監視/ウェイクアップ入力、およびタイマーにより実現できます。 OPTIREG™ Multi-CAN Power+ SBCファミリーは、非常に小さなフットプリントの露出パッドVQFN-48(7 x 7mm²)パワーパッケージで提供されます。

OPTIREG™ SBCの詳細

複数のCANトランシーバーを必要とする車載アプリケーション向けに高集積化
  • 省スペース: 業界トップクラスの高集積化を実現したMulti-CAN SBCソリューション。ディスクリートでは8製品必要な機能を7 x 7 mm²のフットプリントを持つVQFNパッケージに統合することにより、PCBのスペースを最大で80%削減します。

  • 省エネ:80 % を超える効率のスイッチ モード電源は、システムの省電力に優れています。最小の静止電流と、ストップモードやスリープモードなどのインテリジェントな省電力モードがシステムソリューションを補完します。
  • 高いシステム信頼性:包括的な診断、監視、およびフェイルセーフ機能。
  • コストの削減: 内蔵FETスイッチとシャントにより、外付け部品点数を最小限に抑えます。BOMコスト、部品の配置と取り扱い、PCBボードのサイズ、購入、および開発の節約。

  • 複数の柔軟な設計:互換性のあるハードウェアとソフトウェアにより、設計コストと労力が削減され、さまざまなアプリケーションで使用できます。

他のSBCファミリーとの優れたソフトウェアおよびハードウェアの互換性

OPTIREG™ Multi-CAN Power+ SBCは、CAN FDトランシーバーの量の点でスケーラビリティを可能にします。また、Lite SBC、Mid-Range+ SBC、DCDC SBCなどの他のOPTIREG™ SBCファミリーともソフトウェア互換性があります。

Multi-CAN Power+ SBCの主な利点は何ですか?
  • マルチチャネルCANアプリケーション向けの高集積ソリューション
  • 高効率パワー スイッチ
  • 強力なプロセッサのためのハイパワー
  • 低電圧ラインドロップに耐性
  • 簡単な設定と制御
  • 高度な診断機能
  • 安全のためのフェイルセーフ機能
  • 省電力モード
  • 最小限のPCBフットプリント

車載用スマートパワー製品向けの半導体製品「Longevity」の長期供給計画に関する情報をご覧ください。
