DC-DCコントローラーを搭載した、EZ-PD™ CCG7S車載用シングルポートUSB-C PDソリューション

昇降圧コントローラーを搭載した、EZ-PD™ CCG7S車載用USBシングルポートUSB-Cパワーデリバリーソリューション

anchor

概要

EZ-PD™ CCG7Sは、昇降圧コントローラーを内蔵したシングルポートUSB-Cパワーデリバリー (PD) ソリューションです。最新のUSB Type-CおよびPD仕様(ver 3.1)に準拠しています。ヘッドユニット充電器、後部座席充電器、後部座席エンターテインメントシステムなどの自動車用充電器アプリケーションを対象としています。 EZ-PD™ CCG7Sが提供する統合により、BOMを削減し、最大100Wの電力出力のソリューションに最適化されたフットプリントを提供します。

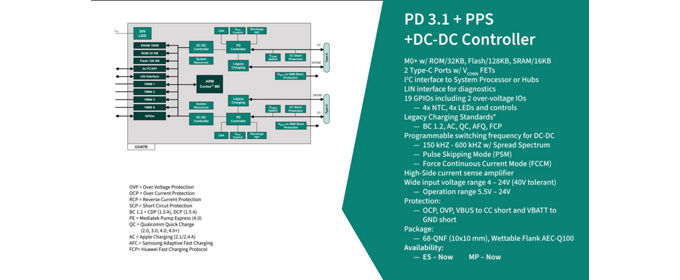

主な機能

  • USB PD 3.1およびPPSモードをサポート
  • 設定可能な抵抗RpおよびRd(RpおよびRd)
  • VBUSプロバイダーNFET用のゲートドライバ
  • 100 mW VCONN電源および制御
  • 1x昇降圧コントローラー
  • 1つのレガシー/独自の充電ブロック
  • QC、2.4 A、AFC、BC 1.2をサポート
  • OVP, OCP, UVP, VBUS-to-CC, UVLO
  • 32ビット48 MHz Arm® Cortex®-M0
  • 128 KBフラッシュ, 16 KB SRAM, 32 KB ROM
  • 最大14本のGPIO、3本のSCB
  • 車載温度範囲

製品

概要

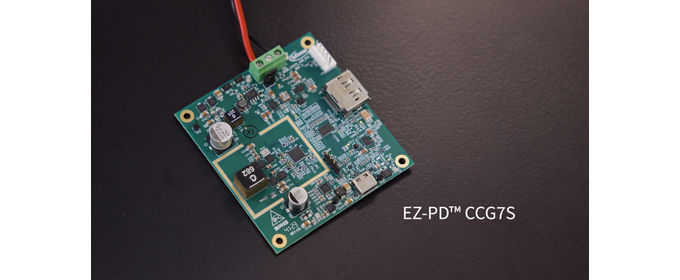

EZ-PD™ CCG7Sマイクロコントローラー

EZ-PD™ CCG7Sに組み込まれたArm® Cortex®-M0プロセッサは、広範なクロックゲーティング技術の実装により、効率的な低消費電力動作用に特別に設計された32ビットMCUです。 サブシステムには、NVIC ブロックと呼ばれる割り込みコントローラーと、プロセッサをディープ スリープ モードからウェイクアップできるウェイクアップ割り込みコントローラー (WIC) が統合されています。 メモリに関しては、EZ-PD™ CCG7Sデバイスには、不揮発性ストレージ用に128KBのフラッシュと32KBのROMが搭載されています。 ROMは主に、I2C、SPIなどの認証およびデバイスドライバ用のライブラリを格納するために使用されます。 この割り当てにより、お客様の機能のためにフラッシュメモリが節約され、最新のUSBパワーデリバリー仕様とアプリケーション要件に準拠するために必要なファームウェアのアップグレードが可能になります。 さらに、システム変数とパラメータの一時的なステータスを保存するためにソフトウェア制御下で使用される16KBのRAMがあります。 ブートおよびコンフィギュレーションプロセスを容易にするために、ブートおよびコンフィギュレーションルーチンを含む監視ROMがデバイスに含まれています。

EZ-PD™ CCG7S USB PDサブシステム

USB PD サブシステムは、Type-C USBポートへのインターフェースを提供します。 USB PD物理層は送信機と受信機の両方で構成され、PD 3.1規格に従ってCCチャネルを介してBMCエンコードデータを通信します。 すべての通信は半二重です。 通信エラーを最小限に抑えるために、物理層(PHY)は衝突回避技術を実装しています。 USB PDブロックには、USB PD仕様で義務付けられているすべての終端抵抗(RpおよびRd)とそれぞれのスイッチが組み込まれています。 EZ-PD™ CCG7Dファミリーは、付属のファームウェアとともに、USBパワーデリバリー仕様のリビジョン3.1に完全に準拠しており、3.3 Vから21 Vまでのすべての有効な電圧でプログラマブル電源 (PPS) 動作をサポートします。

  • BOMの削減
  • 設計サイクルの短縮
  • 設定可能な付加価値機能のためのSDK
  • プログラム可能電源
  • ポート間で電力を分配する動的負荷分散
  • VBATTとモジュール温度に基づくきめ細かな出力電力スロットリング
  • 重要なType-Cポートパラメータを保存するためのブラックボックス
  • 後部座席エンターテイメントシステムの代替モードサポート
  • 認証されたフィールドファームウェアのアップグレード可能性
EZ-PD™ CCG7Sを選ぶ理由
  • BOMの削減
  • 設計サイクルの短縮
  • 設定可能な付加価値機能のためのSDK
  • プログラム可能電源
  • ポート間で電力を分配する動的負荷分散
  • VBATTとモジュール温度に基づくきめ細かな出力電力スロットリング
  • 重要なType-Cポートパラメータを保存するためのブラックボックス
  • 後部座席エンターテイメントシステムの代替モードサポート
  • 認証されたフィールドファームウェアのアップグレード可能性

EZ-PD™ CCG7Sマイクロコントローラー

EZ-PD™ CCG7Sに組み込まれたArm® Cortex®-M0プロセッサは、広範なクロックゲーティング技術の実装により、効率的な低消費電力動作用に特別に設計された32ビットMCUです。 サブシステムには、NVIC ブロックと呼ばれる割り込みコントローラーと、プロセッサをディープ スリープ モードからウェイクアップできるウェイクアップ割り込みコントローラー (WIC) が統合されています。 メモリに関しては、EZ-PD™ CCG7Sデバイスには、不揮発性ストレージ用に128KBのフラッシュと32KBのROMが搭載されています。 ROMは主に、I2C、SPIなどの認証およびデバイスドライバ用のライブラリを格納するために使用されます。 この割り当てにより、お客様の機能のためにフラッシュメモリが節約され、最新のUSBパワーデリバリー仕様とアプリケーション要件に準拠するために必要なファームウェアのアップグレードが可能になります。 さらに、システム変数とパラメータの一時的なステータスを保存するためにソフトウェア制御下で使用される16KBのRAMがあります。 ブートおよびコンフィギュレーションプロセスを容易にするために、ブートおよびコンフィギュレーションルーチンを含む監視ROMがデバイスに含まれています。

EZ-PD™ CCG7S USB PDサブシステム

USB PD サブシステムは、Type-C USBポートへのインターフェースを提供します。 USB PD物理層は送信機と受信機の両方で構成され、PD 3.1規格に従ってCCチャネルを介してBMCエンコードデータを通信します。 すべての通信は半二重です。 通信エラーを最小限に抑えるために、物理層(PHY)は衝突回避技術を実装しています。 USB PDブロックには、USB PD仕様で義務付けられているすべての終端抵抗(RpおよびRd)とそれぞれのスイッチが組み込まれています。 EZ-PD™ CCG7Dファミリーは、付属のファームウェアとともに、USBパワーデリバリー仕様のリビジョン3.1に完全に準拠しており、3.3 Vから21 Vまでのすべての有効な電圧でプログラマブル電源 (PPS) 動作をサポートします。
