EZ-PD™ CCG5デュアルポートおよび CCG5C シングルポート USB-C PDコントローラー

EZ-PD™ CCG5およびCCG5Cは、高電圧をサポートしたプログラム可能なデュアルポートおよびシングルポートUSB-Cパワーデリバリー コントローラーです。

anchor

概要

CCG5 EZ-PD™はデュアルポートの、EZ-PD™ CCG5Cはシングルポートの、最新のPD 3.0仕様に準拠しながら、ダウンストリームフェーシングポート (DFP)、アップストリームフェーシングポート (UFP)、およびデュアルロールポート (DRP) をサポートするUSB-Cパワーデリバリー (PD) コントローラーです。これらのデバイスは完全にプログラム可能で、フェイルセーフブートアップとファームウェアアップグレードをサポートする128KBフラッシュメモリを備えています。 EZ-PD™ CCG5/CCG5Cは、デスクトップ、ノートブック、およびドッキングステーション向けの完全なソリューションを提供します。

主な機能

  • USP PD 3.0に準拠
  • 統合されたアナログおよびデジタルブロック
  • 最大28個のGPIO
  • 4つの設定可能なSCB
  • 高電圧20Vレギュレーター
  • SBUアナログ マルチプレクサ, USBアナログ マルチプレクサ
  • VBUS-CC短絡保護
  • VBUSからSBUへの短絡保護
  • 内蔵VCONN FET
  • ハイサイド電流検出アンプ
  • レガシー充電検出ブロック
  • システムレベルの障害保護

製品

概要

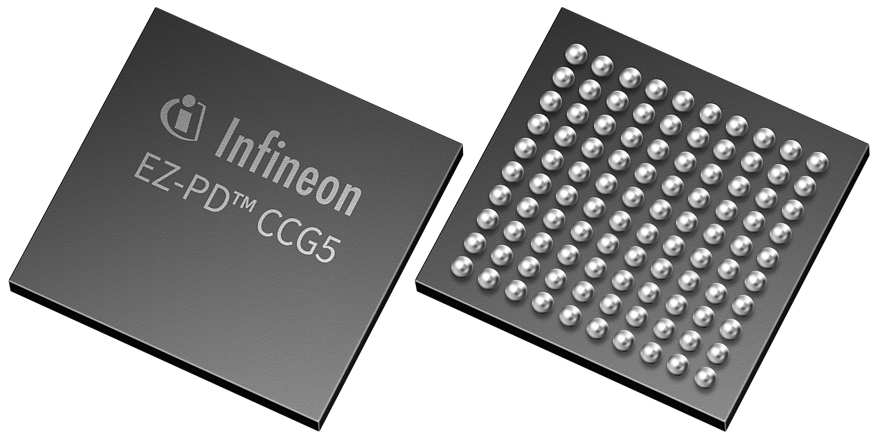

EZ-PD™ CCG5デュアルポートPDコントローラー

EZ-PD™ CCG5は、最新のUSB Type-CおよびPD仕様を満たすデュアルポートUSB Type-Cコントローラーです。 デスクトップ、ノートブック、ドッキングステーションに適した包括的なデュアルUSB-CおよびUSB PDポート制御ソリューションを提供します。 さらに、デュアルロールおよびダウンストリーム側ポート (DFP) アプリケーションで利用できます。 このコントローラーには、インフィニオン独自のM0WS8技術が組み込まれており、128KBのフラッシュメモリを搭載した32ビット、48MHzのArm® Cortex®-M0プロセッサを搭載しています。 このデバイスは、必要なType-C終端抵抗RpとRdを含む2つの完全なType-Cトランシーバーと、高電圧レギュレーターを統合しています。 VCONN RDS(on) は1.5 Ωをサポートし、VCONN OCPの制限範囲は400から600 mAです。 EZ-PD™ CCG5 はBC v1.2ソースをサポートし、96-BGA パッケージで提供されます。

EZ-PD™ CCG5CシングルポートPDコントローラー

EZ-PD™ CCG5Cは、最新のUSB Type-Cおよびパワーデリバリー(PD)仕様を満たすように設計されたシングルポートUSB Type-Cコントローラーです。 デスクトップおよびノートブック向けの包括的なポート制御ソリューションを提供し、USB-CおよびUSB PD機能のサポートを提供します。 128KBのフラッシュメモリを搭載した32ビット、48MHzのArm® Cortex®-M0プロセッサを搭載しています。 さらに、必要なType-C終端抵抗Rp、Rd、およびデッドバッテリーRd終端を含む完全なType-Cトランシーバーを統合し、0.7 ΩのVCONN RDS(on)と550〜750 mAのVCONN OCP制限範囲を提供します。 EZ-PD™ CCG5Cは、BC v1.2ソースおよびシンク、CDP、およびDCPもサポートしています。 このコントローラーは40ピンQFNパッケージで供給されます。

なぜEZ-PD™ CCG5/5Cを選んだのですか?
  • 高集積デュアル/シングルポートUSB-C PDコントローラ
  • 高電圧統合
  • VBUS-to-CC短絡保護をサポート
  • Thunderboltアプリケーション用に承認済み
  • 完全に構成可能なソリューション

EZ-PD™ CCG5デュアルポートPDコントローラー

EZ-PD™ CCG5は、最新のUSB Type-CおよびPD仕様を満たすデュアルポートUSB Type-Cコントローラーです。 デスクトップ、ノートブック、ドッキングステーションに適した包括的なデュアルUSB-CおよびUSB PDポート制御ソリューションを提供します。 さらに、デュアルロールおよびダウンストリーム側ポート (DFP) アプリケーションで利用できます。 このコントローラーには、インフィニオン独自のM0WS8技術が組み込まれており、128KBのフラッシュメモリを搭載した32ビット、48MHzのArm® Cortex®-M0プロセッサを搭載しています。 このデバイスは、必要なType-C終端抵抗RpとRdを含む2つの完全なType-Cトランシーバーと、高電圧レギュレーターを統合しています。 VCONN RDS(on) は1.5 Ωをサポートし、VCONN OCPの制限範囲は400から600 mAです。 EZ-PD™ CCG5 はBC v1.2ソースをサポートし、96-BGA パッケージで提供されます。

EZ-PD™ CCG5CシングルポートPDコントローラー

EZ-PD™ CCG5Cは、最新のUSB Type-Cおよびパワーデリバリー(PD)仕様を満たすように設計されたシングルポートUSB Type-Cコントローラーです。 デスクトップおよびノートブック向けの包括的なポート制御ソリューションを提供し、USB-CおよびUSB PD機能のサポートを提供します。 128KBのフラッシュメモリを搭載した32ビット、48MHzのArm® Cortex®-M0プロセッサを搭載しています。 さらに、必要なType-C終端抵抗Rp、Rd、およびデッドバッテリーRd終端を含む完全なType-Cトランシーバーを統合し、0.7 ΩのVCONN RDS(on)と550〜750 mAのVCONN OCP制限範囲を提供します。 EZ-PD™ CCG5Cは、BC v1.2ソースおよびシンク、CDP、およびDCPもサポートしています。 このコントローラーは40ピンQFNパッケージで供給されます。

なぜEZ-PD™ CCG5/5Cを選んだのですか?
  • 高集積デュアル/シングルポートUSB-C PDコントローラ
  • 高電圧統合
  • VBUS-to-CC短絡保護をサポート
  • Thunderboltアプリケーション用に承認済み
  • 完全に構成可能なソリューション
