新規設計は非推奨
RoHS準拠
鉛フリー

IR2153S

For new designs, we recommend IRS2153D
データシート
パッケージ
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2153S
IR2153S
EA.
データシート

Product details

  • VBS UVLO (On)
    10 V
  • VBS UVLO (Off)
    8 V
  • VCC UVLO (Off)
    8 V
  • VCC UVLO (On)
    9 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    Half Bridge
  • チャネル
    2
  • 入力 Vcc
    10 V to 15.6 V
  • 認定
    Industrial
  • 電圧クラス
    600 V
OPN
IR2153SPBF IR2153STRPBF
製品ステータス not for new design not for new design
インフィニオンパッケージ
SOIC 8N
SOIC 8N
パッケージ名 N/A N/A
包装サイズ 3800 2500
包装形態 TUBE TAPE & REEL
水分レベル 2 2
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:
 EA. 在庫あり EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 3800
包装形態 TUBE
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

製品ステータス not for new design
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
Self-Oscillating 600 V Half Bridge Driver IC with typical 0 A source and 0 A sink currents in 8 Lead SOIC package for IGBTs and MOSFETs. Also available in 8 Lead PDIP.

機能

  • Integ. 600 V half-bridge driver
  • 15.6 V zener clamp on Vcc
  • True micropower start up
  • Tighter initial deadtime control
  • Low temp. coefficient deadtime
  • Shutd. feat. (1/6th Vcc) on CT pin
  • Incr. undervolt. lockout hysteresis
  • Lower power level-shifting circuit
  • Const. LO, HO pulse widths at start
  • Lower di/dt for better noise imm.
  • Low side output in phase with RT
  • Excellent latch immunity

用途

図

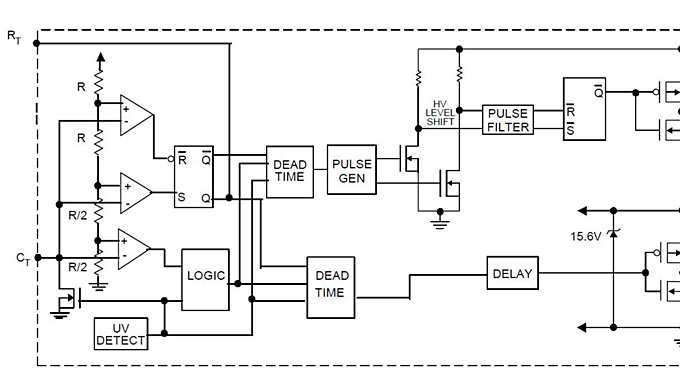

Circuit_Diagramm_IR2153S
Circuit_Diagramm_IR2153S
Circuit_Diagramm_IR2153S Circuit_Diagramm_IR2153S Circuit_Diagramm_IR2153S
×
