EVALPFC2-ICE2PCS01
EVALPFC2-ICE2PCS01

製品詳細

  • ファミリー
    Diode (Si, SiC), MOSFET, Power Controller (PWM, PFC)
  • ボードタイプ
    Evaluation Board
OPN
EVALPFC2ICE2PCS01TOBO1
製品ステータス on request
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:

製品ステータス on request
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

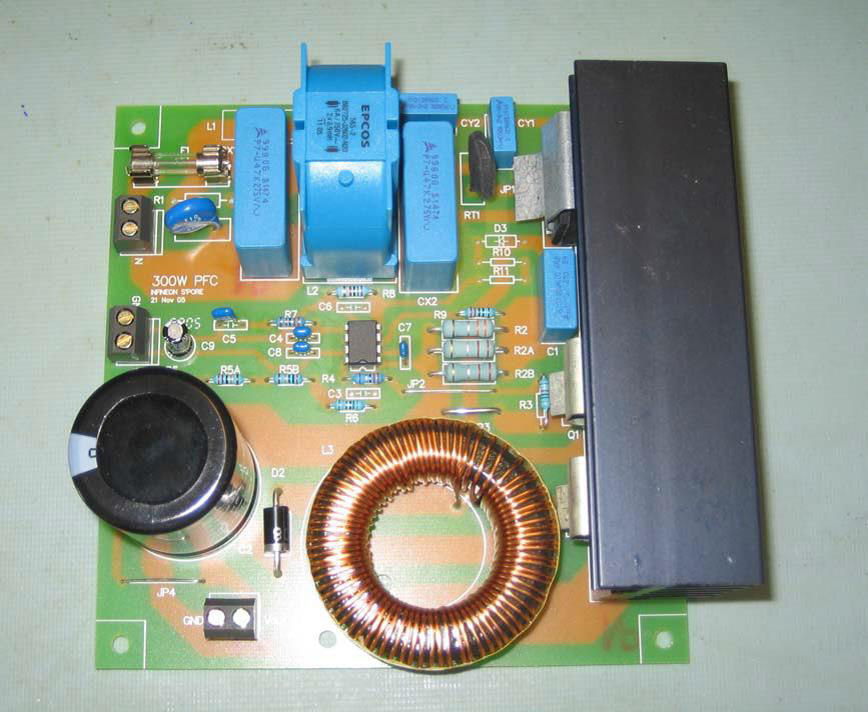

Evaluation board is a 300W PFC circuit with 85~265VAC input and 393VDC output. It uses Boost converter and ICE2PCS01 for unity power factor. Switching frequency is programmable. It includes protection features, soft-start function, and employs third-generation CoolMOS™ for efficient power switching and SiC thinQ!™ Schottky diode for PFC application.

機能

  •  Ease of Use with Few External Components
  •  Supports Wide Range
  •  Average Current Control
  •  External Current and Voltage Loop Compensation for Greater User Flexibility
  •  Programmable Operating/Switching Frequency
  • (50kHz - 250kHz)
  •  Max Duty Cycle of 95% (at 25°C) at 125kHz
  •  Trimmed Internal Reference Voltage (3V+2% at 25°C)
  •  VCC Under-Voltage Lockout
  •  Cycle by Cycle Peak Current Limiting
  •  Output Over-Voltage Protection
  •  Open Loop Detection
  •  Enhanced Dynamic Response
  •  Short Startup (SoftStart) duration
  •  Fulfills Class D Requirements of IEC 1000-3-2
  •  Soft Overcurrent Protection
