アクティブ
RoHS準拠
鉛フリー

ISP752R

High side power switch with integrated vertical power FET, providing embedded protection and diagnostic functions.
データシート
パッケージ
EA.
個の在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

ISP752R
ISP752R
EA.
データシート

製品仕様情報

  • Currently planned availability until at least
    2033
  • Ptot (最大)
    1.5 W
  • toff (Turn OFF time) (最大)
    200 µs
  • ton (Turn ON time) (最大)
    180 µs
  • イリノイ (Short Circuit Current)
    6.5 A
  • チャネルあたりの公称負荷電流 (All channels active)
    1.3 A
  • チャネル
    1
  • ファミリー
    Classic PROFET™ Industrial
  • 予算価格€/ 1k
    0.62
  • 動作温度 (範囲)
    -30 °C ～ 150 °C
  • 実装
    SMT
  • 推奨動作電圧 (範囲)
    6 V ～ 52 V
  • 診断
    Digital
  • 認定
    Industrial
  • 負荷電流
    1.7 A
  • 電流制限 (最小)
    1.3 A
推奨
OPN
ISP752RFUMA1
製品ステータス active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 SO-8
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 個の在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 SO-8
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
個の在庫あり

利点

  • μC compatible power switch with diagnostic feedback for 12 V, 24 V and 42 V DC grounded loads in industrial applications
  • All types of resistive, inductive and capacitve loads
  • Replaces electromechanical relays, fuses and discrete circuits

図

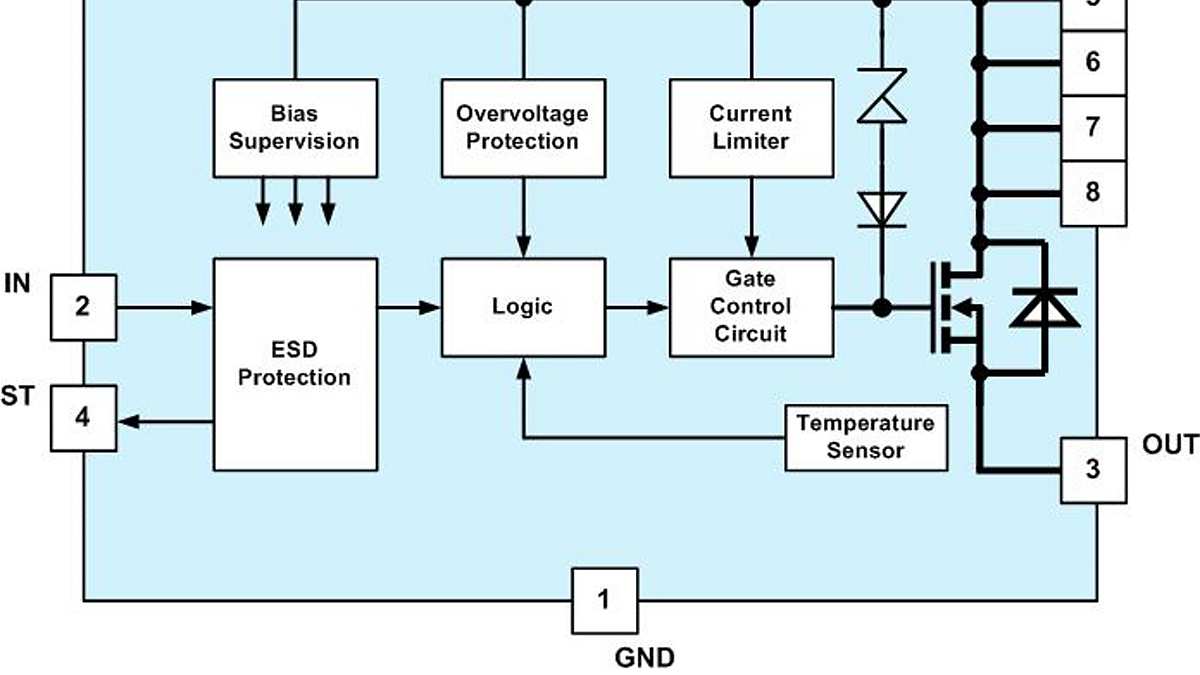

ISP752R_Blockdiagram
ISP752R_Blockdiagram
ISP752R_Blockdiagram ISP752R_Blockdiagram ISP752R_Blockdiagram
×
