FF1800R12IE5
Active and preferred
RoHS対応

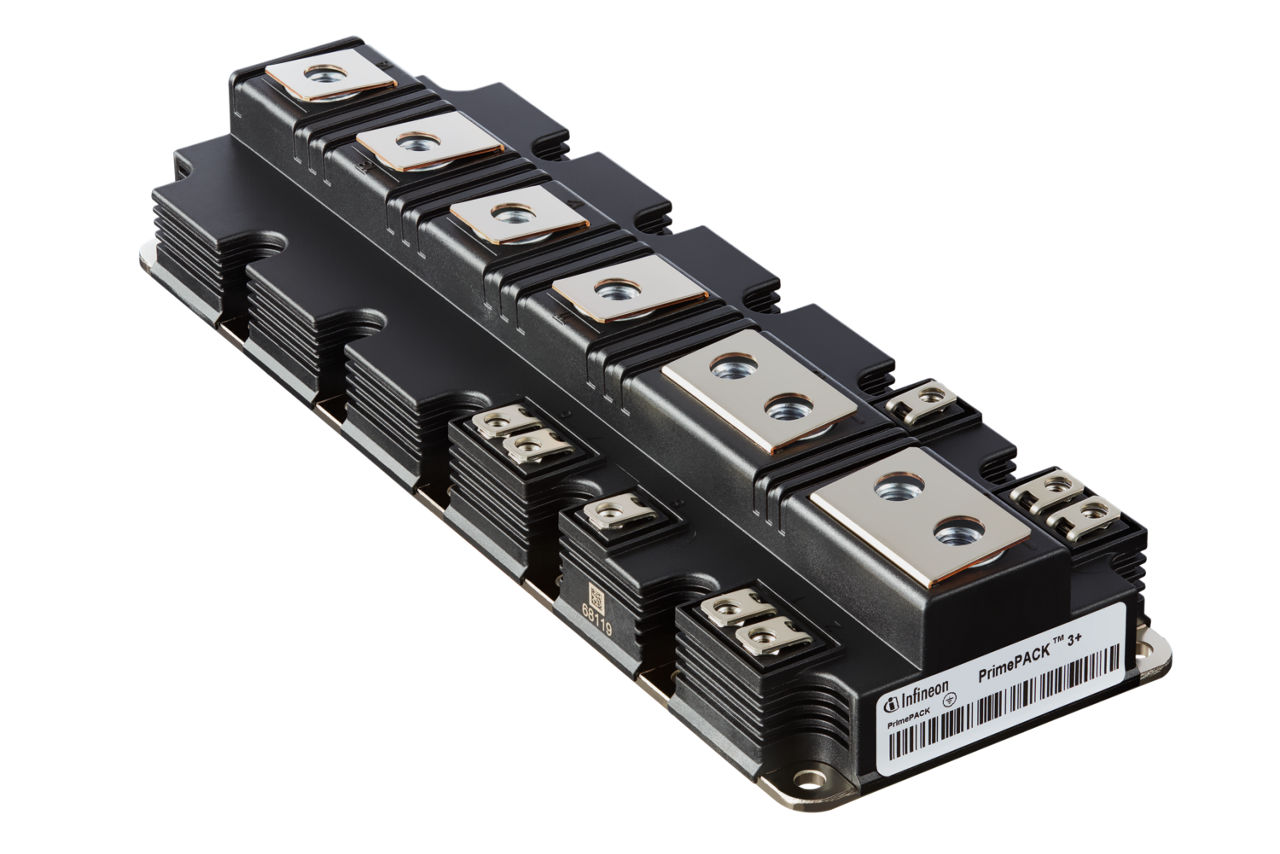

FF1800R12IE5

1200 V、1800 AハーフブリッジIGBTモジュール
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF1800R12IE5
FF1800R12IE5
データシート


製品仕様情報

  • IC(nom) / IF(nom)
    1800 A
  • IC (最大)
    1800 A
  • VCE(sat) (Tvj=25°C typ)
    1.7 V
  • VCES / VRRM
    1200 V
  • VF (Tvj=25°C typ)
    1.9 V
  • コンフィギュレーション
    half-bridge
  • パッケージ
    PrimePACK™ 3+
  • 寸法 (width)
    89 mm
  • 寸法 (length)
    250 mm
  • 技術
    IGBT5 - E5
  • 特長
    .XT Technology
  • 認定
    Industrial
  • 電圧クラス (最大)
    1200 V

推奨
OPN
FF1800R12IE5BPSA1
製品ステータス active and preferred
インフィニオン パッケージ AG-PRIME3+
パッケージ名 N/A
梱包サイズ 2
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
組立国
DE
ウェハ製造国
MY

製品ステータス
Active
インフィニオン パッケージ AG-PRIME3+
パッケージ名 -
梱包サイズ 2
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
組立国
DE
ウェハ製造国
MY
PrimePACK™ 3+ 1200 V、1800 AハーフブリッジIGBTモジュール、IGBT5および .XT相互接続技術、トレンチ/フィールドストップIGBT5、エミッター制御5ダイオード、およびNTC。TIM (熱伝導材料) 塗布のオプションもあります。

特長

  • 拡張動作温度 (Tvjop= 175 ℃)
  • 出力電流の増加
  • 銅ボンディング
  • チップの焼結
  • 総損失を最大20%削減
  • CTI > 400のパッケージ
