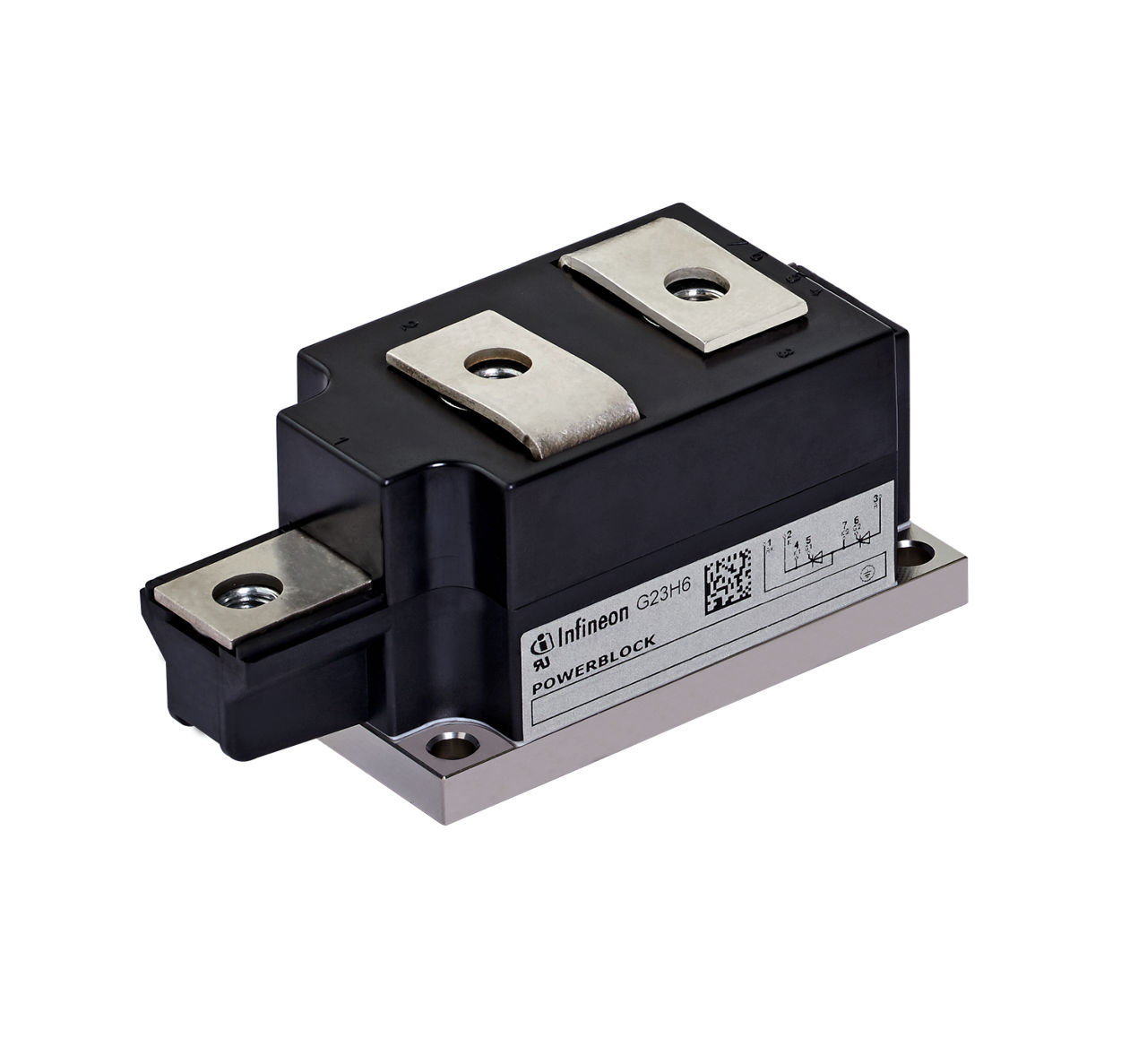

DD290N36K

圧接技術を使用した3600 V、50 mmベースプレート幅の整流ダイオード
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

DD290N36K
DD290N36K
データシート

製品仕様情報

  • IFAVM/TC / ITAVM/TC [A/°C]
    300/100 (@180° el sin)
  • IFSM / ITSM [A] (@10ms, Tvj max)
    9250
  • rT [mΩ] (@Tvj max)
    0.63
  • RthJC [K/W] (@180° el sin)
    0.12
  • Tvj [°C]
    150
  • VDRM / VRRM [V]
    3600
  • VT0 [V] (@Tvj max)
    0.9
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    427
  • コンフィギュレーション
    Rectifier Diode
  • パッケージ
    50 mm
  • 製品ラインアップ
    Power Block
OPN
DD290N36KXPSA1
製品ステータス coming soon
インフィニオンパッケージ BG-PB50AT-1
パッケージ名 N/A
包装サイズ 3
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス coming soon
インフィニオンパッケージ BG-PB50AT-1
パッケージ名 -
包装サイズ 3
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
信頼性の高い圧接技術を使用した3600 V/300 A、50 mmベースプレート幅のパワーブロック整流ダイオードモジュール。

機能


  • 圧接技術
    •
  • 電気絶縁ベースプレート
    •
  • 短絡時ショート破壊
    •
  • 業界標準パッケージ

利点


  • 高い堅牢性
