Active and preferred
RoHS準拠
鉛フリー

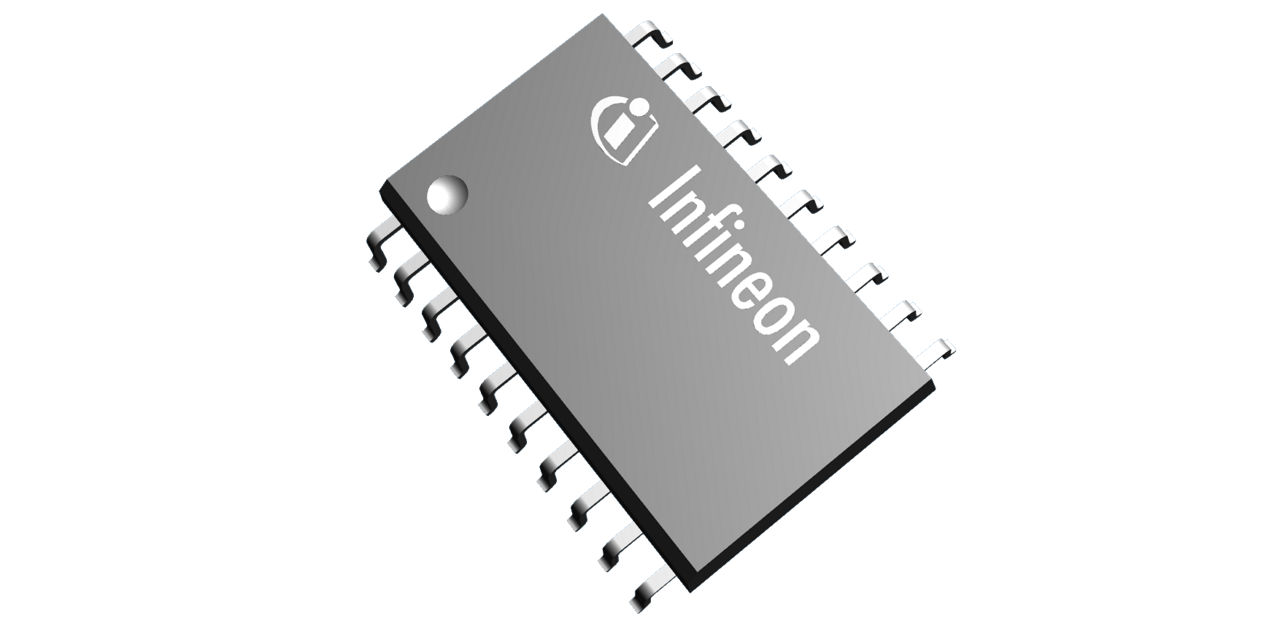

BTS712N1

High side power switch with integrated vertical power FET, providing embedded protection and diagnostic functions.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS712N1
BTS712N1
EA.
データシート

Product details

  • Currently planned availability until at least
    2039
  • RDS (on) (@ Tj = 150°C) max
    400 mΩ
  • RDS (on) (@ Tj = 25°C)
    165 mΩ
  • イリノイ (Short Circuit Current)
    4 A
  • チャネルあたりの公称負荷電流 (All channels active)
    1.9 A
  • チャネル
    4
  • ファミリー
    Classic PROFET™ 12V
  • 動作温度
    -40 °C to 150 °C
  • 推奨動作電圧
    5 V to 34 V
  • 診断
    Digital
  • 認定
    Automotive
  • 負荷電流
    1.9 A
  • 電流制限 min
    2.5 A
推奨
OPN
BTS712N1XUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-20
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-20
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

機能

  • Thermal shutdown
  • Overvoltage protection (incl. load dump)
  • Fast demagnetization of inductive loads
  • Reverse battery protection1)
  • Undervoltage and overvoltage shutdown
  • Open drain diagnostic output
  • Open load detection in OFF-state
  • CMOS compatible input
  • Loss of ground & loss of Vbb protection
  • Electrostatic discharge (ESD) protection

利点

  • High voltage capability
  • Benchmark energy robustness
