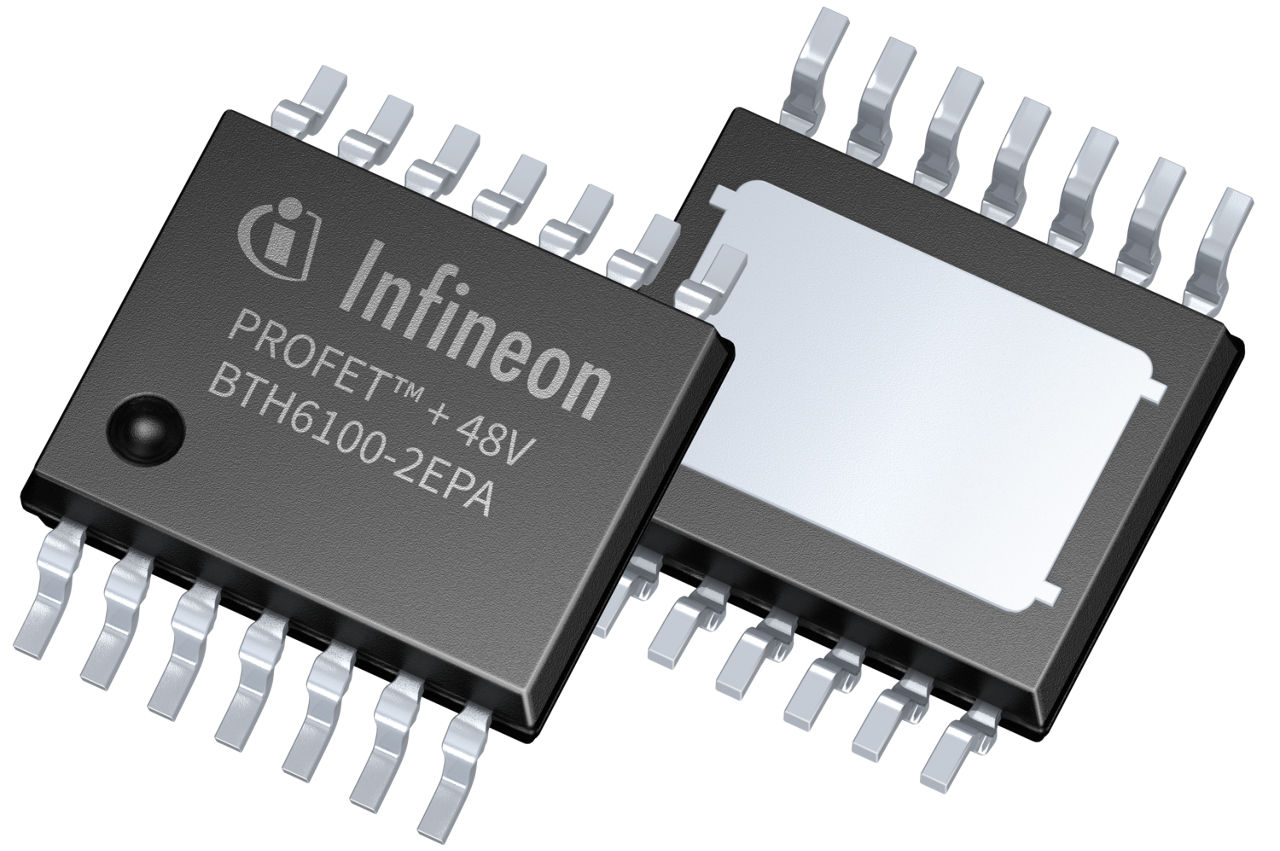

BTH6100-2EPA
Active and preferred
RoHS対応
鉛フリー

BTH6100-2EPA

RDS(on) ) @ Tj = 25°C: 100 mΩ | デュアルチャネル | Vs (拡張) = 60V | ISO 26262準拠
データシート
パッケージ
ボード
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTH6100-2EPA
BTH6100-2EPA
個.
データシート

製品仕様情報

  • IL公称電流
    2 A
  • toff (Turn OFF time) (最大)
    180 µs
  • ton (Turn ON time) (最大)
    180 µs
  • イリノイ (Short Circuit Current)
    20 A
  • チャネル
    2
  • ファミリー
    PROFET™ + 48V
  • 動作温度 (最小)
    -40 °C
  • 動作温度 (最大)
    150 °C
  • 実装
    SMT
  • 推奨動作電圧 (最小)
    8 V
  • 推奨動作電圧 (最大)
    60 V
  • 診断
    Current Sense
  • 認定
    Automotive
  • 認証
    ISO 26262-ready
推奨
OPN
BTH61002EPAXUMA1
製品ステータス active and preferred
インフィニオン パッケージ
PG-TSDSO-14
パッケージ名 N/A
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2a
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
PG-TSDSO-14
パッケージ名 -
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2a
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
PROFET™ + 48Vファミリーの一部である BTH6100-2EPA は、比例アナログ電流センスを備えた デュアルチャネルデバイスです。この100 mΩデュアル チャネル デバイスは、48 Vボード ネットに適しています。小型のTSDSO-14エクスポーズド パッド パッケージで提供され、ファミリー製品との互換性があり、保護機能と診断機能を提供します。

特長

  • RDS (on) 100 mΩ (typ.)
  • 最大動作電圧60 V
  • デュアルチャネルデバイス
  • アナログ電流センス
  • 3.3 Vおよび5 V互換ロジック入力
  • 高エネルギー耐量
  • 車載認定 AEC-Q100
  • オフ状態での極めて低い漏れ電流
  • ISO 26262準拠
  • TSDSO-14パッケージ

利点

  • ISO 26262に準拠した評価をサポート
  • 48 Vシステムに最適
  • 保護および診断機能を提供
