TLE9954EQW40

MOTIX™ TLE9954EQW40は、車載用ポンプおよびファン向けのコスト効率の高いソリューションで、フィールド指向の制御を可能にします
データシート
パッケージ
ボード
ソフトウェア
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9954EQW40
TLE9954EQW40
EA.
データシート

Product details

  • Currently planned availability until at least
    2039, 2039
  • GPIO
    8
  • MOSFETドライバ (High Side)
    3
  • MOSFETドライバ (Low Side)
    3
  • PN MOS DRIVER
    No
  • RAM
    6 kByte
  • Tj max
    175 °C
  • インターフェース
    PWM + LIN
  • オペアンプ
    Yes
  • クロック周波数 max
    40 MHz
  • ソリッド フラッシュ
    72 kByte
  • ハイサイドスイッチ
    0
  • ファミリー
    MOTIX™ 32-bit motor control SoC
  • ローサイド スイッチ
    0
  • 動作電圧
    5.5 V to 29 V
  • 周波数
    40 MHz
  • 命令セットのアーキテクチャ
    Arm® Cortex®-M23
  • 技術
    MOTIX™ MCU
  • 温度
    - 40°C - 175°C
  • 製品カテゴリ
    Microcontroller (MCU)
  • 高電圧モニター入力
    1
推奨
OPN
TLE9954EQW40XUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSDSO-32
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-32
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

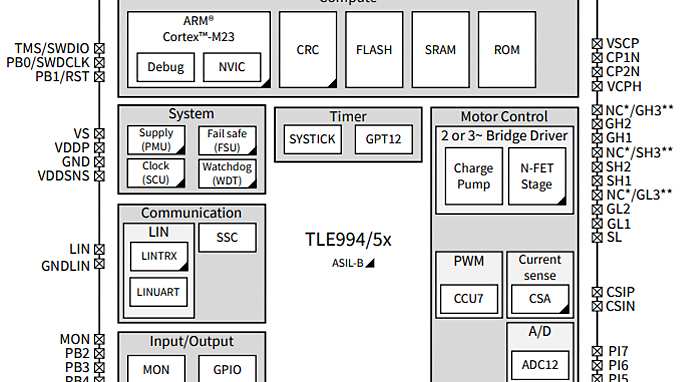

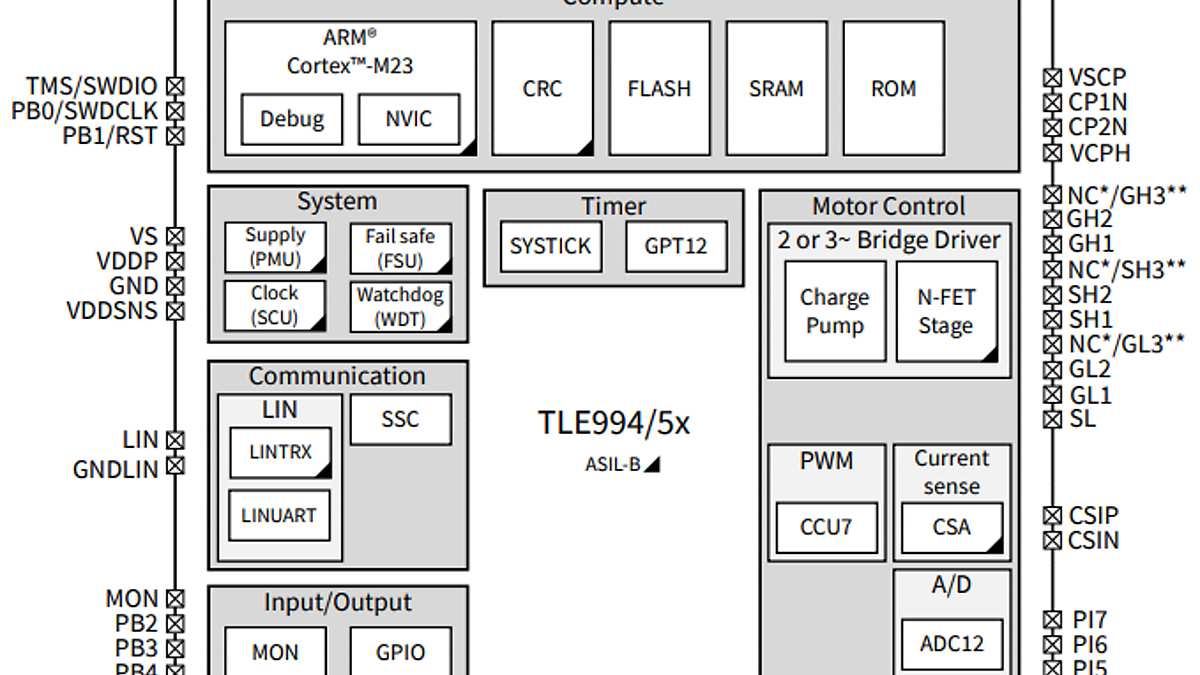

MOTIX™ TLE9954EQW40は、Arm® Cortex-M23®コアとフラッシュメモリを搭載したシングルチップ3相モータドライバです。フィールド指向制御(FOC)をサポートし、安全のためにISO 26262からASIL Bまでに準拠しています。セキュリティのためのArm® TrustZoneを搭載したこのAEC-Q100グレード0車載認定デバイスは、ポンプやファンなどのコスト効率の高いBLDCモータ駆動アプリケーション向けに設計されています。

機能

  • 32ビットArm® Cortex-M23®コア、40MHz
  • 単一電源:5.5V〜29V
  • オンチップクロック生成
    • データ整合性のための
  • CRCエンジン
  • 72KBフラッシュ、EEPROMエミュレーション、6KB RAM
  • LINプロトコルのサポートとトランシーバー
  • 高電圧監視ピン(MON)
  • 高速同期通信(SSC)
  • 2相/3相ブリッジドライバ(BDRV)
  • ローサイド・シャント電流検出アンプ
  • 高速12ビットADC、16入力
  • ISO26262 ASIL-B

利点

  • MOTIX™
  • LINUART、CCU7、ADC12 サポート
  • 機能安全:ASIL-B
  • TrustZoneによるサイバーセキュリティ
  • プレミアムデザインインエクスペリエンス
  • ツールチェーンの完全な可用性
  • ソフトウェアの可用性
  • 競争力のある価格帯

用途
