TLE9891-2QTW61

MOTIX™ TLE9891-2QTW61は、CAN 2.0トランシーバを搭載した3相ブリッジドライバです
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9891-2QTW61
TLE9891-2QTW61
EA.
データシート

Product details

  • Currently planned availability until at least
    2039
  • GPIO
    14
  • MOSFETドライバ (High Side)
    3
  • MOSFETドライバ (Low Side)
    3
  • PN MOS DRIVER
    No
  • RAM
    16 kByte
  • Tj max
    175 °C
  • インターフェース
    CAN2.0
  • オペアンプ
    Yes
  • クロック周波数 max
    60 MHz
  • ソリッド フラッシュ
    128 kByte
  • ファミリー
    MOTIX™ 32-bit motor control SoC
  • ローサイド スイッチ
    0
  • 動作電圧
    5.5 V to 28 V
  • 周波数
    60 MHz
  • 命令セットのアーキテクチャ
    Arm® Cortex®-M3
  • 技術
    MOTIX™ MCU (SoC)
  • 温度
    - 40°C - 175°C
  • 製品カテゴリ
    Microcontroller (MCU)
  • 高電圧モニター入力
    1
推奨
OPN
TLE98912QTW61XUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TQFP-48
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TQFP-48
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

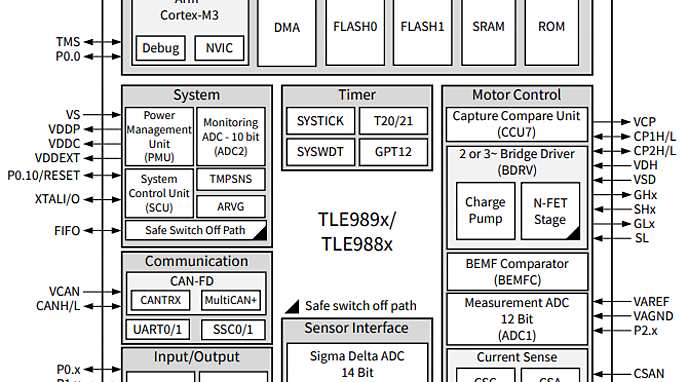

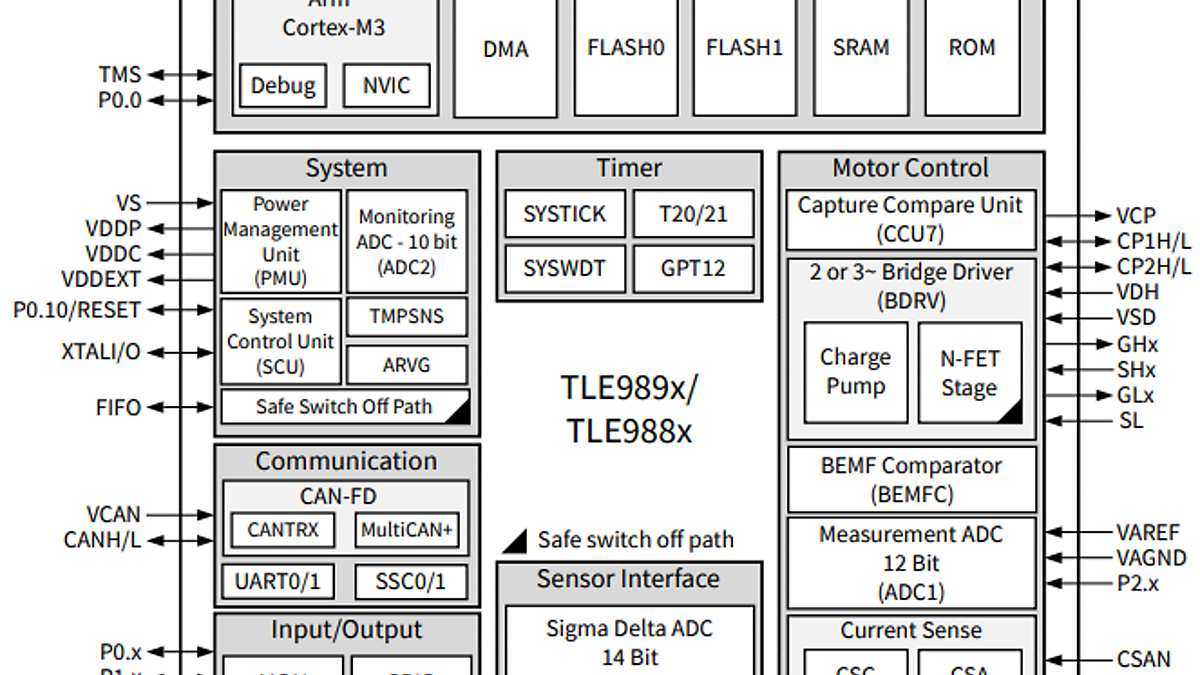

MOTIX™ TLE9891-2QTW61は、Arm® Cortex-M3®コア、フラッシュメモリ、アナログおよびミックスドシグナルペリフェラル、CANトランシーバ、および駆動ステージを統合したシングルチップ3相モータドライバです。2つの14ビット・シグマ・デルタADCを搭載し、高度なモータ制御アルゴリズムを実現します。また、ISO26262に合わせて開発された安全経路のスイッチにより、安全性を実現しています。この車載用認定デバイスは、BLDC モータ制御アプリケーションに最適です。

機能

  • 32ビットArm®Cortex®-M3
  • 最大 60MHz 5.5V〜28V
  • オンチップ発振器とクロック
  • 128KBフラッシュ、16KB RAM、EEPROM emu
  • 統合型CAN-FDトランシーバー
  • 高電圧監視ピン(MON)
  • 高速同期通信(SSC)
  • 三相ブリッジドライバ(BDRV)
  • ローサイド・シャント電流検出アンプ
  • 8ビットおよび12ビットADC 2x 14ビットSDADC、2差動入力
  • Tj: -40°Cから175°C;C、パッケージ:TQFP-48

利点

  • 高性能
  • 最適化されたBOMコスト
  • 機能安全(ASIL B)
  • プレミアムデザインインエクスペリエンス
