TLE9188QVW

MOTIX™ TLE9188QVWは、PWMジェネレータとISO 26262 ASIL D準拠のBLDCモータ駆動アプリケーション向けに設計されたゲートドライバICです。
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9188QVW
TLE9188QVW

Product details

  • コンフィギュレーション
    3 phase
  • チャネル
    3
  • ドライビング キャパシティ
    250 nC at 20kHz
  • 伝搬遅延オフ max
    70 ns
  • 伝搬遅延オン max
    70 ns
  • 入力Vsm
    4 V to 36 V
  • 出力電流
    1.5 A
  • 分類
    ISO 26262-compliant
  • 動作電圧
    4 V to 36 V
  • 技術
    MOTIX™ Driver
  • 温度
    - 40°C - 175°C
  • 立ち上がり/立ち下がり時間
    Typ. 175ns
  • 認定
    Automotive
  • 電圧範囲 GHx,SHx
    Max 60V
  • 電流検出アンプ
    3xADCs
  • 電源電圧
    4 V to 36 V
OPN
TLE9188QVWXUMA1
製品ステータス on request
インフィニオンパッケージ
PG-VQFN-32
パッケージ名 N/A
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス on request
インフィニオンパッケージ
PG-VQFN-32
パッケージ名 -
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
BLDCモータ用のMOTIX™ TLE9188QVWゲートドライバICは、PWM生成用の統合デジタルタイマユニットと正確な電流シャント測定用の3つの12ビットADCを使用する革新的なデジタルモータ制御コンセプトで独自の位置付けにあります。このデジタル・モータ制御のコンセプトにより、このデバイスはVQFN-32パッケージで設計できます。このデバイスの電源電圧範囲は4V〜36Vで、車載用12Vバッテリシステム用に最適化されています。

機能

  • 6つのMOSFETを駆動、Qgtotal = 250nC / MOSFET
  • 4V〜36V
  • 0...100% デューティ サイクル
  • モーター端子は過渡電流に対して-15V定格
  • PWM生成用タイマユニット内蔵
  • 3x 12ビットADC、電流測定用
  • 外部FETのパッシブクランプ
  • 多様な監視・診断機能
  • デバイスの監視:過熱、電流,..
  • インバーター監視(オーバー、アンダー,..)
  • MCUとインターフェース:SPI、CRC、BIST、,..

利点

  • 統合型シグマ-デルタADC
  • デジタル信号を8/12bit
  • 4V電源まで動作可能
  • 拡張温度範囲 AEC-Q100
  • ISO26262 FuSa準拠:ASIL D
  • VQFN-32 (5x5mm 2)
  • の Tinyパッケージ>

用途

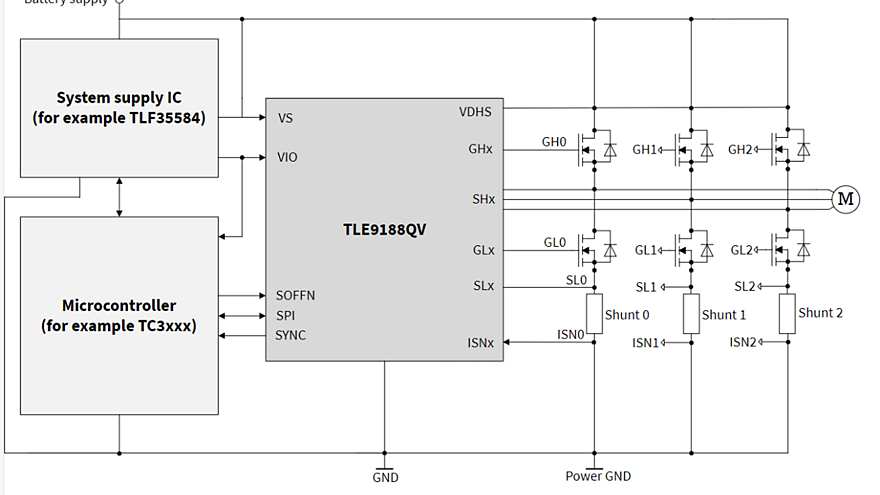

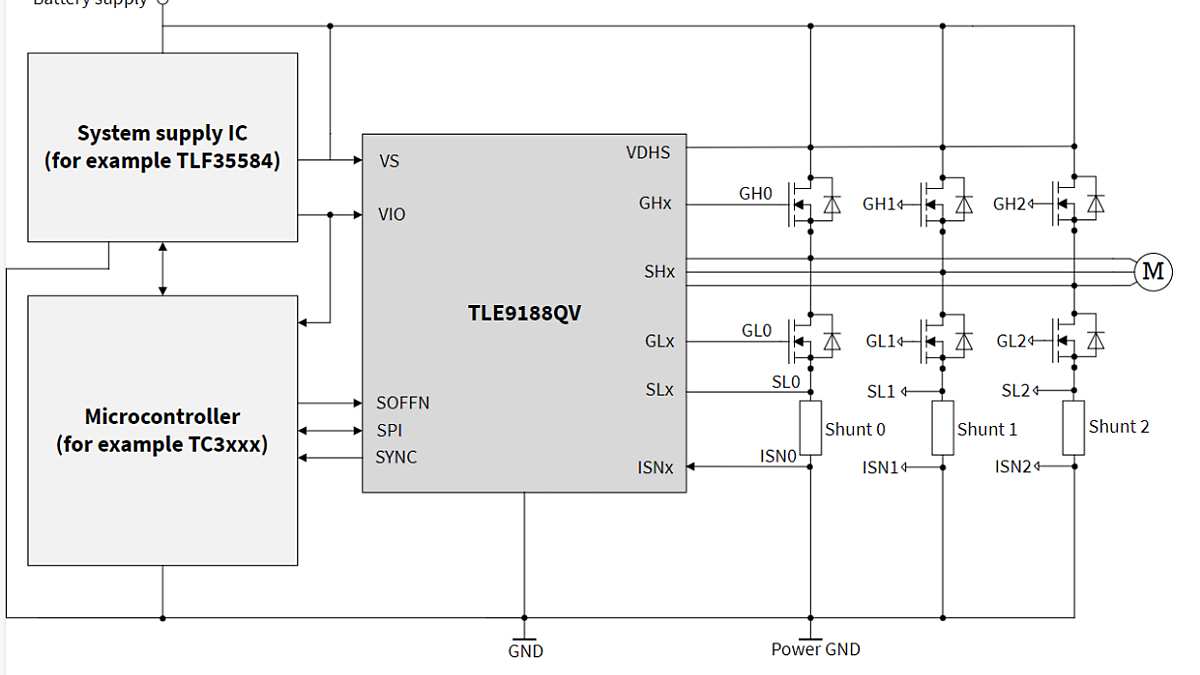

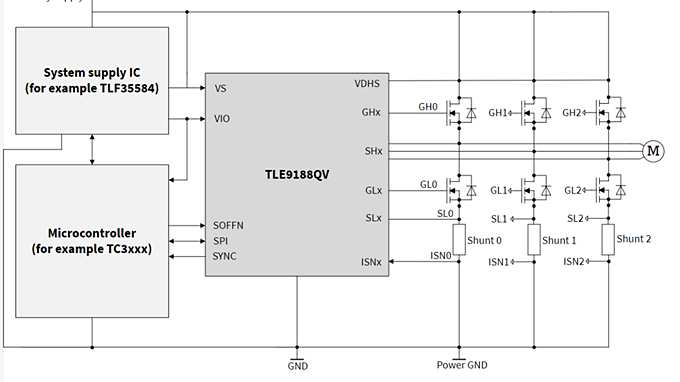

図

tle9188qv
tle9188qv
tle9188qv tle9188qv tle9188qv
×
