TLE6217G

生産終了
Quad channel Low-Side-Switch (2x5A/2x3A) in Smart Power Technology (SPT) with four separate inputs and four open drain DMOS output stages
データシート
パッケージ
代替哝

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE6217G
TLE6217G
代替哝
データシート

Product details

  • Currently planned availability until at least
    n.a
  • ID(lim)(マルチ)
    2 x 5.0 ; 2x 3.0 A
  • RDS (on) (マルチ)
    2 X 0.5; 2 X 0.75 Ohm (typ @ 150°C)
  • toff max
    60 µs
  • ton max
    50 µs
  • VDD
    5.0 - 32 V
  • VDS(CL)
    45 V to 60 V
  • サーマル クラス
    Heatslug down
  • チャネル
    4
  • ハイサイド/ローサイド
    0/4
  • ピン数
    20 Pins
  • 備考
    inductive and resistive loads (e.g. Solenoids, Injectors, Valves, Relays)
  • 動作温度
    -40 °C to 150 °C
  • 過電流保護
    Shutdown
OPN
TLE6217GAUMA1
製哝ステータス discontinued

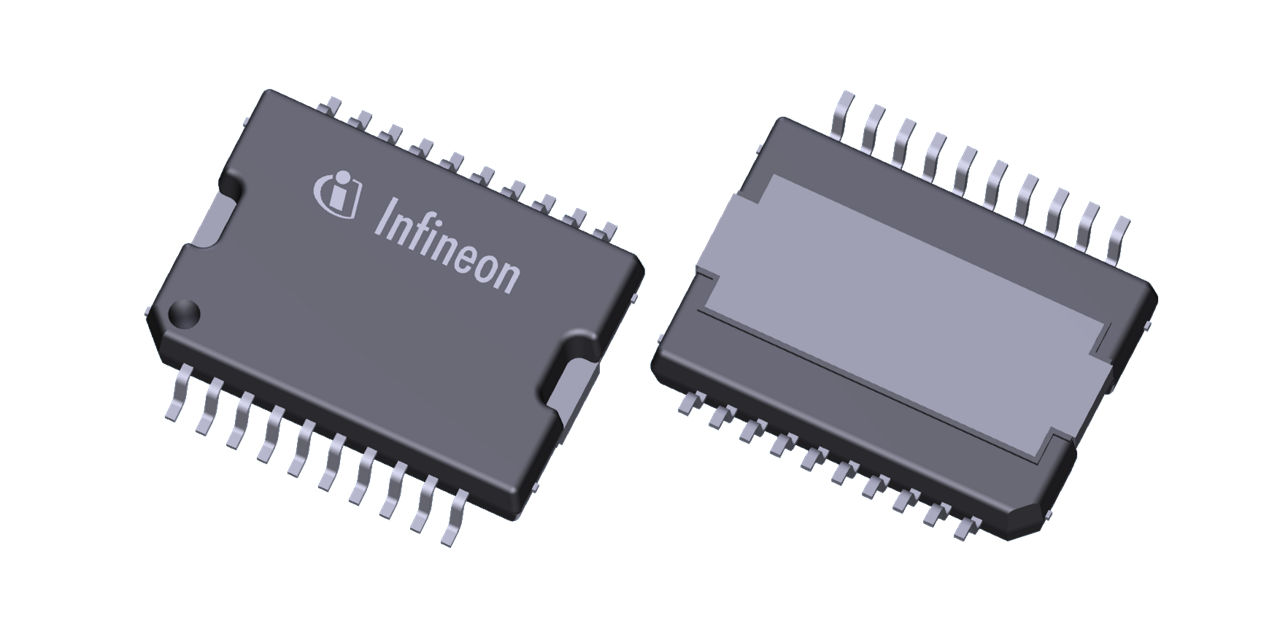

インフィニオンパッケージ
PG-DSO-20
パッケージ坝 N/A
包装サイズ 800
包装形態 TAPE & REEL
水分レベル 3
モイスポャーパッキン DRY
鉛フリー No
ポロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
代替哝

製哝ステータス discontinued
インフィニオンパッケージ
PG-DSO-20
パッケージ坝 -
包装サイズ 800
包装形態 TAPE & REEL
水分レベル 3
モイスポャーパッキン DRY
鉛フリー
ポロゲンフリー
RoHS対応
代替哝
The TLE 6217 GP is fully protected by embedded protection functions and designed for automotive and industrial applications. Each channel has its own status signal for diagnostic feedback. Therefore the TLE 6217 GP is particularly suitable for ABS or Powertrain Systems.

機能

  • Shorted Circuit Protection
  • Overtemperature Protection
  • Overvoltage Protection
  • Parallel Control of the Inputs (PWM Applications)
  • Separate Diagnostic Pin for Each Channel
  • Power - SO 20 - Package with integrated cooling area
  • Standby mode with low current consumption
  • μC compatible Input
  • Electrostatic Discharge (ESD) Protection
  • Green Product (RoHS Compliant)
  • AEC Qualified
