IMDQ75R004M2H

新規

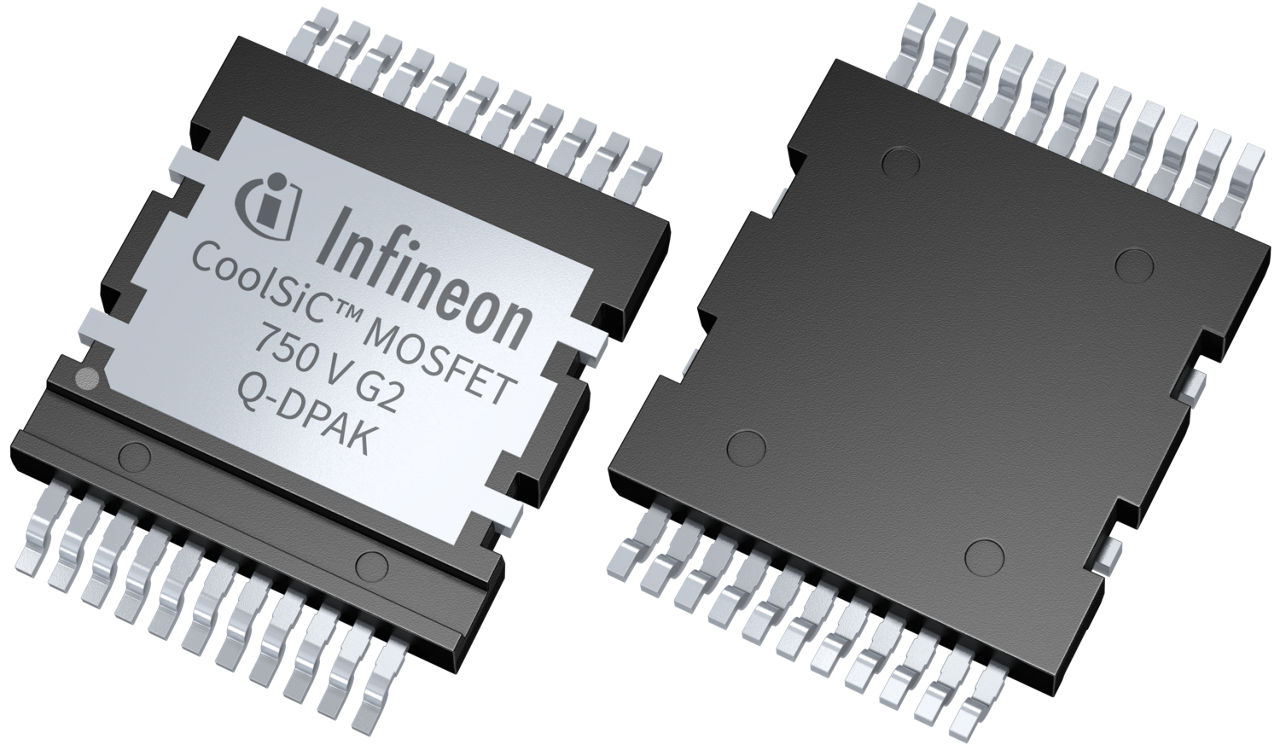

CoolSiC™ MOSFET 750 V G2 in Q-DPAK top-side cooled package, 4 mΩ
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IMDQ75R004M2H
IMDQ75R004M2H
データシート

Product details

  • ID (@25°C) max
    357 A
  • RDS (on) (@ Tj = 25°C)
    4 mΩ
  • RthJC max
    0.1 K/W
  • VDS max
    750 V
  • パッケージ
    PG-HDSOP-22
  • 動作温度
    -55 °C to 175 °C
  • 実装
    SMT
  • 技術
    CoolSiC™ G2
  • 極性
    N
  • 認定
    Industrial
推奨
OPN
IMDQ75R004M2HXTMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-HDSOP-22
パッケージ名 Q-DPAK
包装サイズ 750
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-HDSOP-22
パッケージ名 Q-DPAK
包装サイズ 750
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
The CoolSiC™ MOSFET 750 V Generation 2 offers improved switching performance, reduced losses, and enhanced thermal management. With a 25% increase in switching speed and up to 35% improved Figure-of-Merits compared to Generation 1, it enables more efficient, compact, and reliable systems for industrial applications. The ultra-low RDS(on) value of 4 mΩ makes it ideal for static switching applications like eFuse and solid-state circuit breakers.

機能

  • 100% avalanche tested
  • Best‑in‑class RDS(on) x Qfr
  • Excellent RDS(on) x Qoss & RDS(on) x QG
  • Unique low Crss/Ciss & high VGS(th)
  • Improved package interconnect with .XT
  • Driver source pin available
  • Best-in-class RDS(on) in SMD device



利点

  • Enhanced robustness and reliability
  • Superior efficiency in hard switching
  • Higher switching frequency
  • Robustness against parasitic turn on
  • Best‑in‑class thermal dissipation
  • Reduced switching losses
