1EDI3040AS

新規
EiceDRIVER™ 1EDI3040ASは、最先端のIGBTおよびSiCトラクションインバーター向けに設計された、車載認定の1チャネル強化絶縁ゲートドライバーです
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1EDI3040AS
1EDI3040AS

製品仕様情報

  • アイソレーション タイプ
    Galvanic isolation – Reinforced
  • チャネル
    1
  • パッケージ
    Compact LFDSO-36 fine pitch package
  • ファミリー
    EiceDRIVER™ isolated gate driver ICs for EV
  • 伝搬遅延オフ
    60 ns
  • 伝搬遅延オン
    60 ns
  • 入力 Vcc
    4.5 V to 5.5 V
  • 出力電流 (Sink)
    20 A
  • 出力電流 (Source)
    20 A
  • 認定
    Automotive
  • 電圧クラス
    1200 V
OPN
1EDI3040ASXUMA1
製品ステータス coming soon
インフィニオンパッケージ
PG-LFDSO-36
パッケージ名 EiceDriver Advanced
包装サイズ 2000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス coming soon
インフィニオンパッケージ
PG-LFDSO-36
パッケージ名 EiceDriver Advanced
包装サイズ 2000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

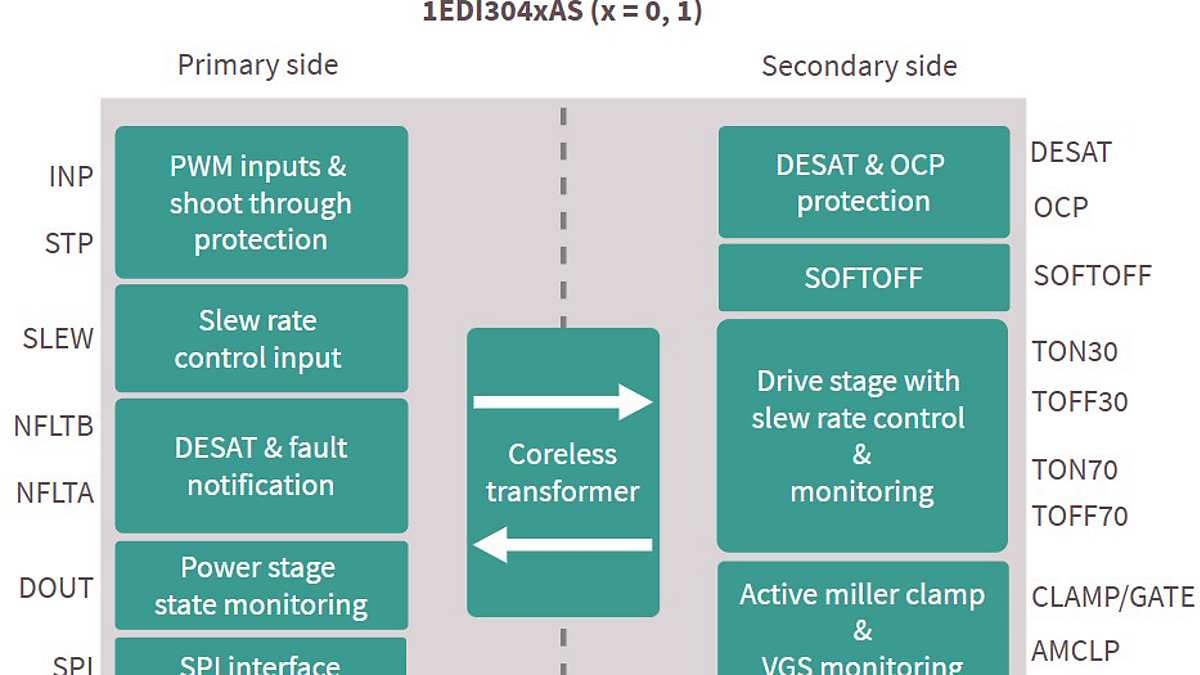

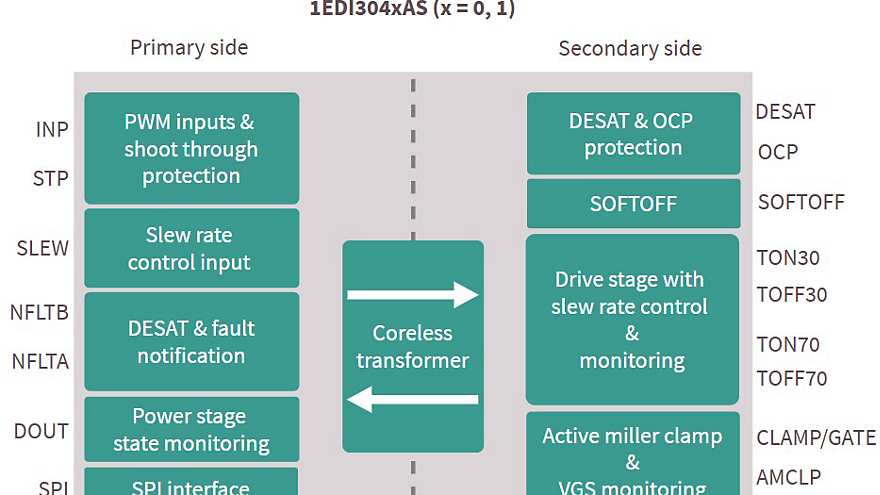

EiceDRIVER™ 1EDI3040ASは、インフィニオンのコアレストランス技術を使用して強化絶縁されており、次世代のSiCおよびIGBTトラクションインバーターに最適です。スルーレート制御やオンザフライ調整機能を備えたフライバックコントローラーなどの高度機能により、インバーターの性能と効率を最大限に高める最適化が可能になります。コスト最適化されたシステム安全性コンセプトに適合したISO26262 ASIL D準拠の製品です。

機能

  • IGBT/SiC-MOSFET向け
  • SPI機能搭載
  • 150 V/ns超の高い同相過渡耐性 (CMTI)
  • 8 kV強化絶縁(DIN VDE規格)
  • マルチレベルスルーレート制御
  • 分割出力ドライブステージ
  • クローズドループ フライバック コントローラー (2％)
  • ランタイムVCC2調整機能
  • 6チャネル11ビットADC
  • DESATデジタルフィルタリング時間1 μs未満
  • 電源デバイスの状態監視
  • ISO26262 ASIL D準拠

利点

  • 補償型VDS測定
  • センサーレスSiC接合温度 (Tj) 推定
  • 耐用年数にわたるRDS(on)モニタリング
  • 次世代SiCに適合するDESAT検出
  • 部分負荷時のインバーター損失の低減
  • ブーストモードによるデッドタイム削減
  • フライバックを統合してBOMを削減
  • RDS(on) を最適化するアクティブ VGS 制御
  • ASIL D準拠の安全機構
  • 容易なFMEDA分析
  • AEC-Q100認定
  • コンパクトなLFDSO-36ファインピッチ パッケージ
