TLS830A4EPV50
Active and preferred
RoHS対応
鉛フリー

TLS830A4EPV50

Ultra low quiescent current linear voltage regulator
データシート
パッケージ
ボード
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLS830A4EPV50
TLS830A4EPV50
個.
データシート

製品仕様情報

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    No
  • ステータス出力
    No
  • ドロップアウト電圧
    190 mV
  • パワーグッド
    No
  • ファミリー
    OPTIREG™ linear High Performance
  • ベース製品
    TLS8xA4
  • ホールド
    No
  • リセット
    No
  • レギュレーター タイプ
    High Performance
  • 出力電圧タイプ
    5.0 V
  • 出力電流 (最大)
    300 mA
  • 動作温度 範囲
    -40 °C～150 °C
  • 動作電圧 範囲
    3.2 V～40 V
  • 早期警告
    No
  • 有効 (=禁止)
    No
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    No
  • 電源障害
    No
  • 静止電流
    4.3 µA
推奨
OPN
TLS830A4EPV50XUMA1
製品ステータス active and preferred
インフィニオン パッケージ
PG-TSDSO-14
パッケージ名 N/A
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2a
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
PG-TSDSO-14
パッケージ名 -
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2a
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
The OPTIREG™ linear voltage regulator TLS830A4EPV50 is a linear voltage regulator with high performance, low dropout voltage and ultra low quiescent current. With only 4.3 μA typical quiescent current at light load and an input voltage range of 3.2 V to 40 V the device is perfectly suitable for automotive supply systems or other supply systems that are permanently connected to the battery.

特長

  • Ultra low quiescent current, typically 4.3 μA at light loads
  • Wide input voltage range from 3.2 V to 40 V
  • Output voltage 5 V
  • Output voltage accuracy ±2%
  • Output current capability up to 300 mA
  • Low dropout voltage, typically 190 mV, at output current below 100 mA
  • Stable with ceramic output capacitor of 4.7 μF
  • Overtemperature shutdown
  • Output current limitation
  • Wide temperature range
  • Green Product (RoHS compliant)

利点

  • Suitable for very low cranking (stop and start support from Vin = 3.2 V)
  • Energy efficiency: Longer Battery life
  • Less external components: Lower PCB size and BOM cost

アプリケーション

図

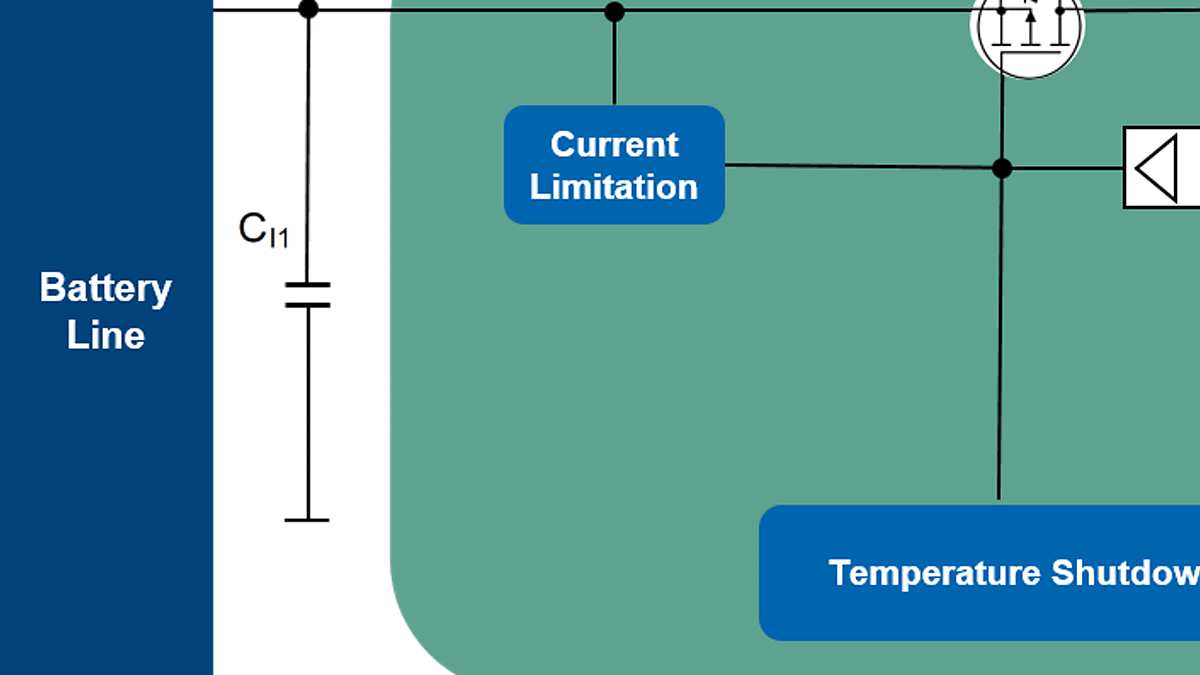

TLS830A4EPV50-Application-Schematic-for-Website_1
TLS830A4EPV50-Application-Schematic-for-Website_1
TLS830A4EPV50-Application-Schematic-for-Website_1 TLS830A4EPV50-Application-Schematic-for-Website_1 TLS830A4EPV50-Application-Schematic-for-Website_1
TLS830A4EPV50-Application-Schematic-for-Website_1 TLS830A4EPV50-Application-Schematic-for-Website_1 TLS830A4EPV50-Application-Schematic-for-Website_1

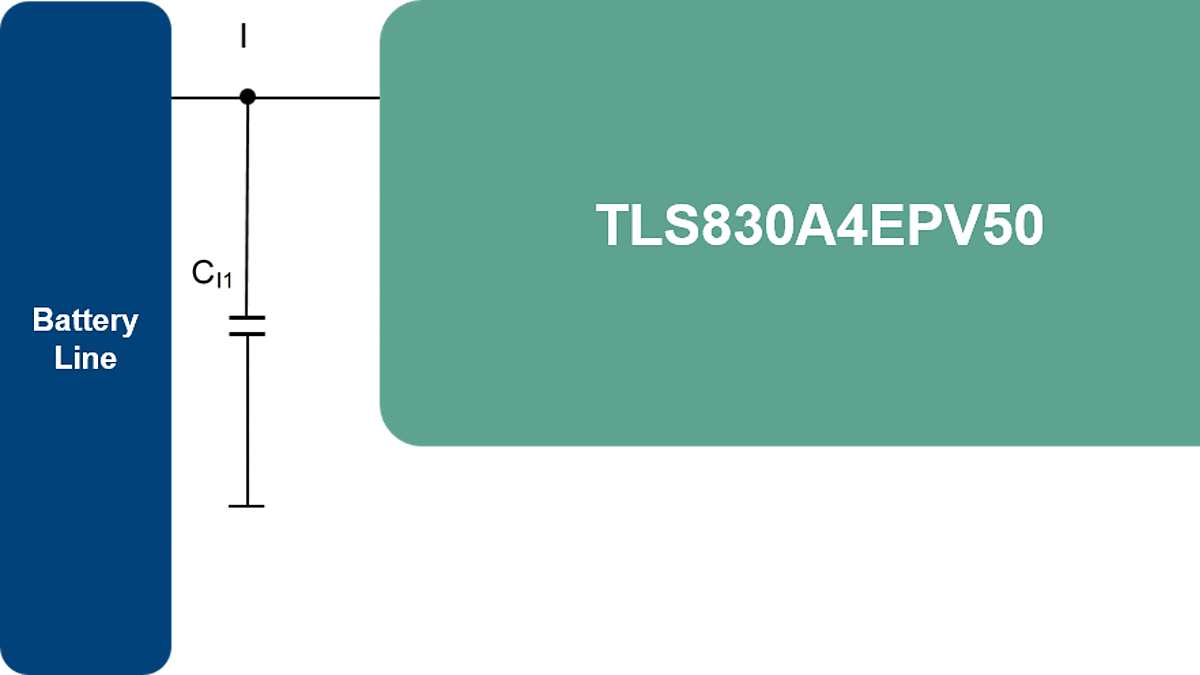

TLS830A4EPV50-Application-Schematic-for-Website_2 TLS830A4EPV50-Application-Schematic-for-Website_2 TLS830A4EPV50-Application-Schematic-for-Website_2
TLS830A4EPV50-Application-Schematic-for-Website_2 TLS830A4EPV50-Application-Schematic-for-Website_2 TLS830A4EPV50-Application-Schematic-for-Website_2
×
