TLF35584QKVS2

The TLF35584QKVS2 is a multiple output system supply for safety-relevant applications supplying 3.3V-μC, transceivers, and sensors.
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLF35584QKVS2
TLF35584QKVS2
EA.
データシート

Product details

  • Compatible Microcontrollers
    AURIX TC2x, TC3x, TRAVEO T1G
  • Currently planned availability until at least
    2039
  • Iout max
    200 mA, 600 mA, 150 mA, 10 mA, 1300 mA
  • Iq
    70 µA
  • ISO 26262
    ASIL-D
  • VQ (マルチ)
    5.0 V, 5.8 V
  • ウォッチドッグ
    Functional-WD, Window-WD
  • パッケージ
    PG-LQFP-64
  • ファミリー
    OPTIREG™ PMIC
  • ベース製品
    TLF35584Qx
  • リセット
    yes
  • レギュレーター タイプ
    Buck-boost
  • 備考
    2 tracker, StBy-LDO, ISO 26262-compliant, Safety Features, Automotive Safety PMIC , companion power IC for Aurix™ MCU and peripherals, Buck/Boost PreReg, 3 linear PostRegs (µC, RefLDO, TRX)
  • 分類
    ISO 26262-compliant
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    3 V to 40 V
  • 対象アプリケーション
    Safe Computing, Safe Control
  • 有効 (=禁止)
    yes
  • 製品グループ
    PMIC
  • 許容範囲
    2%
  • 認定
    Automotive
  • 過電圧保護
    yes
推奨
OPN
TLF35584QKVS2XUMA2
製品ステータス active
インフィニオンパッケージ
PG-LQFP-64
パッケージ名 N/A
包装サイズ 1900
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-LQFP-64
パッケージ名 -
包装サイズ 1900
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

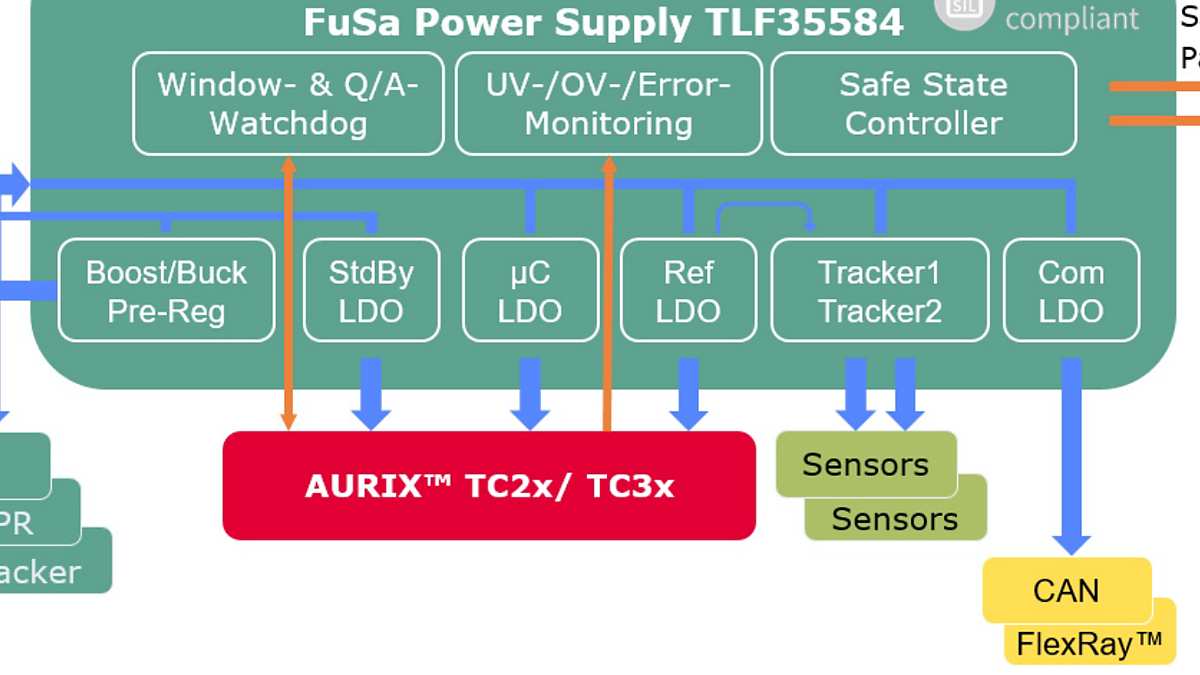

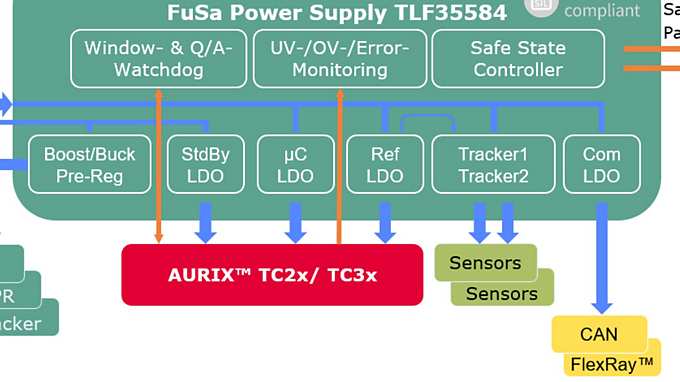

The TLF35584 is a versatile device with wide frequency range for efficient power optimization. It features a dedicated reference regulator, flexible state machine, wake-up concept, and multiple safety features for ASIL-D compliance. It is used as a power supply and safety monitor on Hitex ShieldBuddy AURIX™ TC375. For more info, contact sales or Technical Assistance Center (TAC).

機能

  • μC (main, ADC/reference, StBy)
  • Transceivers
  • Sensors
  • UV/OV-monitoring
  • Flexible watchdogs
  • Error-monitoring
  • Safe state controller with 2 outputs
  • BIST

利点

  • Efficiency and flexibility
  • Enables ASIL-D on system level
  • Easy ISO26262 implementation by full documentation set
