TLE9562-3QXJ

MOTIX™ TLE9562-3QXJは、統合された電源、通信インターフェース、および複数のハーフブリッジを備えた車両LAN相互運用性に準拠しています。
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9562-3QXJ
TLE9562-3QXJ
EA.
データシート

Product details

  • Currently planned availability until at least
    2039
  • ゲート電流 max
    100 mA
  • トランシーバ
    1 x CAN PN
  • ファミリー
    MOTIX™ motor system ICs (SBC)
  • 分類
    ISO26262-ready
  • 制御インターフェース
    SPI
  • 温度
    -40 °C to 150 °C
  • 認定
    Automotive
  • 電圧レギュレータ出力
    5V / 250 mA
  • 電源電圧絶対最大定格
    40 V
  • 電源電圧
    5.5 V to 28 V
推奨
OPN
TLE95623QXJXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-VQFN-48
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-VQFN-48
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

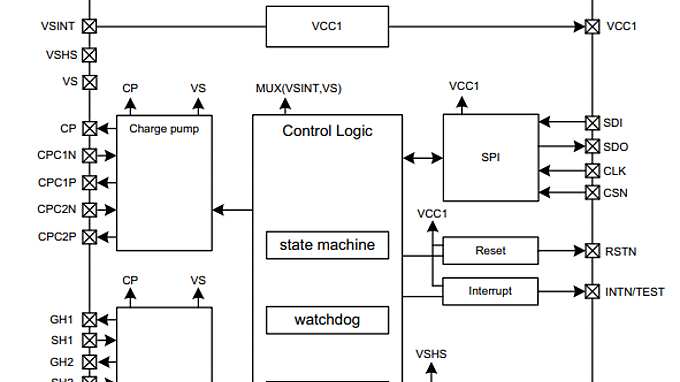

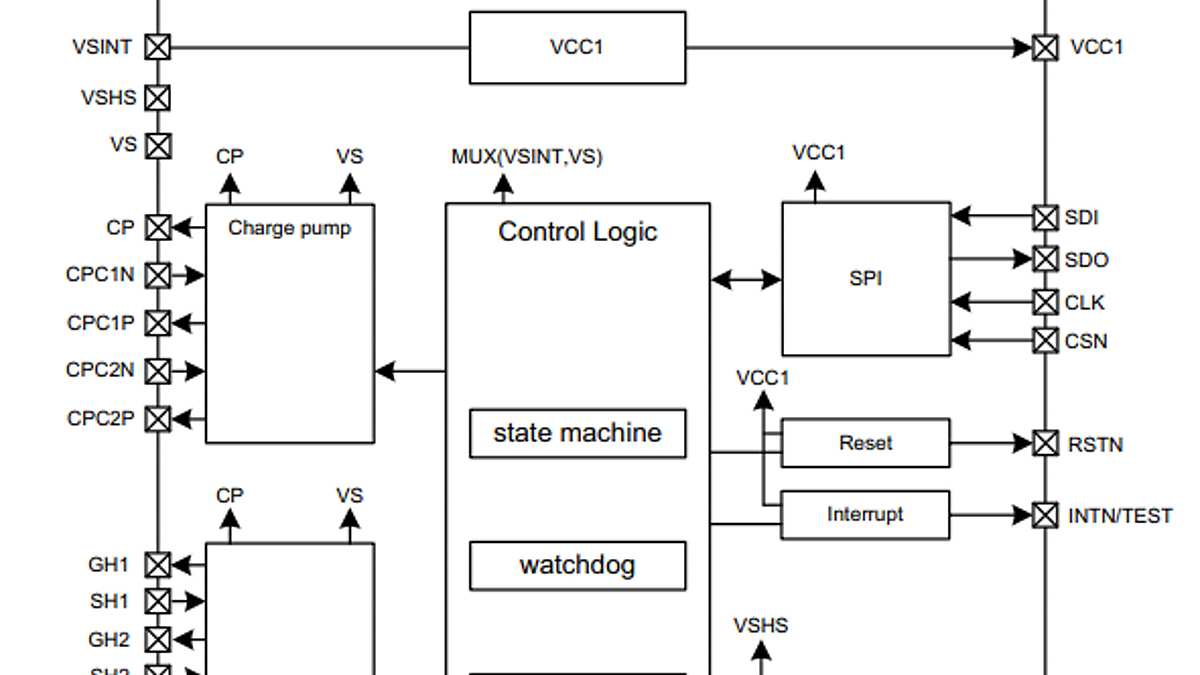

このデバイスには、5Vの低ドロップアウト電圧レギュレータ、CAN FDをサポートするHS-CANトランシーバー、CANパーシャルネットワーキング(以下を含む)が内蔵されています。FDトレラントモード)、1つのLINトランシーバー、DCモーター制御用の4つのハーフブリッジ、および1つの32ビットシリアルペリフェラルインターフェース(SPI)を備えています。このデバイスは、診断および監視機能を提供し、ISO 26262に対応しています。

機能

  • 低損失電圧レギュレータ 5V, 250 mA
  • CAN トランシーバ対応 N チャネル
  • ゲート ドライバ CAN FD
  • LIN トランシーバ対応 LIN2.2/SAEJ2602
  • VeLIOテストによる認証取得
  • 4つのハイサイド出力、7 Ω typ
  • ハイサイドおよびローサイドPWM対応
  • アクティブ・フリーホイール
  • 最大25kHzのPWM周波数
  • 32ビットSPI、CRC
  • 超低電流入力ストップ&スリープ

利点

  • 統合によりPCBサイズを50%削減
  • 効率的なMOSFETプリチャージ制御
  • 製品検証
  • 車載アプリケーション向けに認定
