TLE8457DLE

The TLE8457DLE is a monolithic integrated LIN transceiver with low drop-out voltage regulator in the TSON-8 package.
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE8457DLE
TLE8457DLE
データシート

Product details

  • Currently planned availability until at least
    2038
  • ウェイクアップ入力
    Bus wake-up
  • バス ウェイクアップ機能
    Yes
  • ファミリー
    LIN Transceiver
  • 伝送速度 max
    20 kBit/s
  • 出力電流
    70 mA
  • 標準/規格
    LIN 1.2, 1.3, 2.x, 2.2A, SAEJ2602, ISO 17987-4
  • 特長
    Integrated voltage regulator, EN
  • 種類
    LIN
  • 認定
    Automotive
  • 追加機能
    3.3 V output VREG, EN, RESET
  • 電源電圧
    3.3 V
  • 静止電流
    < 10 µA sleep mode
推奨
OPN
TLE8457DLEXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSON-8
パッケージ名 N/A
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-TSON-8
パッケージ名 -
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
TLE8457DLE supplies microcontroller and peripherals with 3.3 V, 70 mA. Offers undervoltage reset, LIN 2.2A, SAE J2602 compatibility. Ultra low standby current of 20 μA. Infineon BiCMOS technology for ESD robustness, high EMC level. AEC qualified for automotive environment. Different variants available (see family overview table).

利点

  • 5 V low drop-out linear voltage regulator with 70 mA current capability
  • stable output voltage with small ceramic output capacitor ( 1 µF )
  • integrated initialization time-out feature
  • low current consumption in stand-by mode (40 μA) and sleep mode (16μA)
  • includes the TxD dominant time-out feature
  • excellent EMC performance (IBEE test report)
  • TSON-8 package
  • TLE8457DLE LIN-LDO demo board available

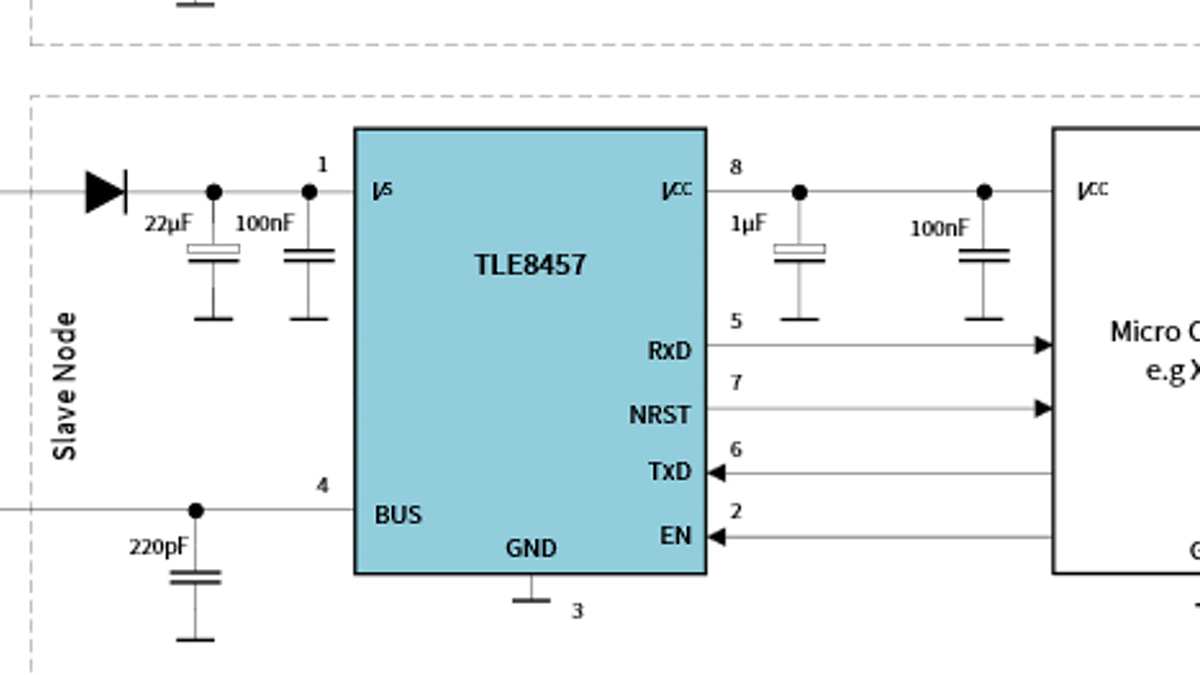

図

TLE8457DLE
TLE8457DLE
TLE8457DLE TLE8457DLE TLE8457DLE
×
