TLE4678-2EL

The TLE4678-2EL is a monolithic integrated low dropout fixed output voltage regulator for loads up to 200 mA.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4678-2EL
TLE4678-2EL
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    yes
  • ステータス出力
    no
  • ドロップアウト電圧
    120 mV
  • パワーグッド
    no
  • ファミリー
    OPTIREG™ linear General Purpose
  • ホールド
    no
  • リセット
    yes
  • レギュレーター タイプ
    General Purpose
  • 予算価格€/ 1k
    0.74
  • 出力電圧タイプ
    5.0 V
  • 出力電流 max
    200 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    3.3 V to 45 V
  • 早期警告
    no
  • 有効 (=禁止)
    no
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    60 µA
推奨
OPN
TLE46782ELXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-SSOP-14
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-SSOP-14
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The TLE4678-2EL is designed to supply microprocessor systems in automotive environments. It integrates reset, watchdog, and protection circuits. The watchdog is disabled when output current drops below a programmable threshold. Reset threshold can be modified with optional resistor divider. Available in PG-SSOP-14 exposed pad package. TLE4278-2, also available as TLE4678-2LD, is offered in PG-TSON-10 exposed pad package with thermal performance.

機能

  • Output Voltage 5 V ± 2%
  • Current Capability 200 mA
  • Ultra Low Current Consumption
  • Very Low Dropout Voltage
  • Monitoring a Microprocessor
  • Reset Circuit Sensing the Output Voltage
  • Reset Output Active Low Down to VQ = 1 V
  • Separated Reset and Watchdog Output
  • Excellent Line Transient Robustness
  • Reverse Polarity Protection
  • Short Circuit Protected

利点

  • Robust protection features
  • Wide input & temp range operation

図

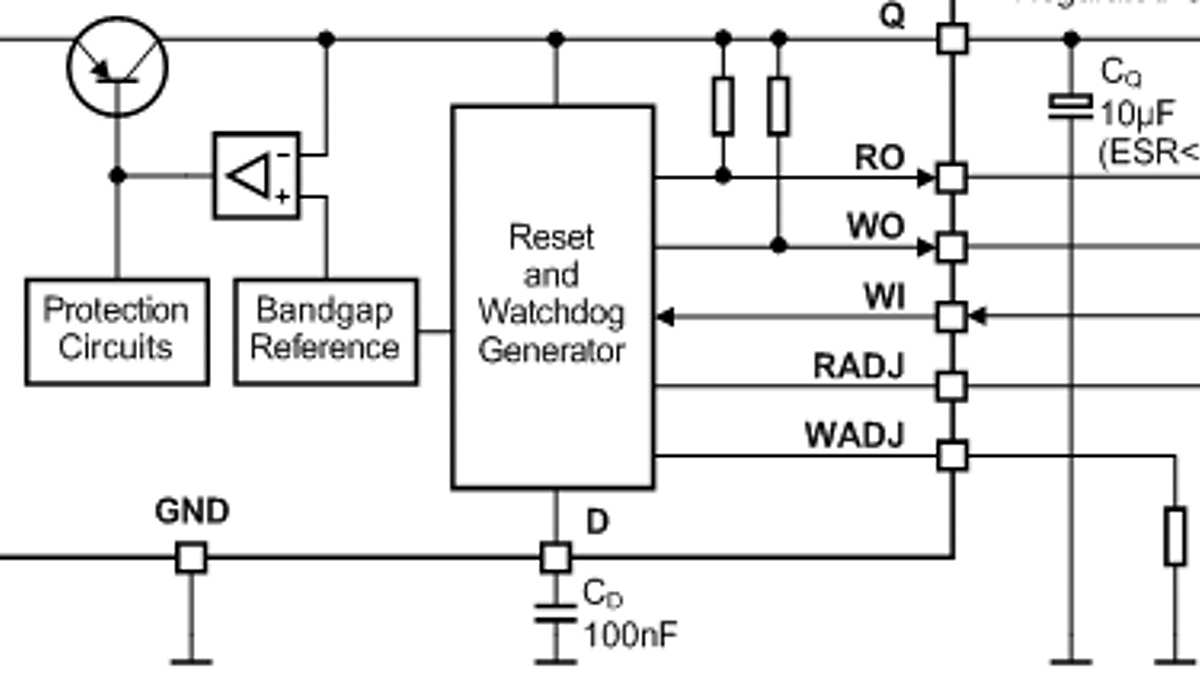

TLE4678-2EL_blockdiagram
TLE4678-2EL_blockdiagram
TLE4678-2EL_blockdiagram TLE4678-2EL_blockdiagram TLE4678-2EL_blockdiagram
×
