TLE4290D

生産終了
The TLE4290D is a monolithic integrated low drop voltage regulator which can supply loads up to 450 mA with power good feature.
データシート
パッケージ
代替品

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4290D
TLE4290D
代替品
データシート

Product details

  • Currently planned availability until at least
    n.a
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    250 mV
  • パワーグッド
    yes
  • ホールド
    no
  • リセット
    no
  • レギュレーター タイプ
    General Purpose
  • 予算価格€/ 1k
    1.75
  • 出力電圧タイプ
    5.0 V
  • 出力電流 max
    400 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    5.5 V to 42 V
  • 早期警告
    no
  • 有効 (=禁止)
    no
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    200 µA
OPN
TLE4290DATMA1
製品ステータス discontinued
インフィニオンパッケージ
PG-TO252-5
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
代替品

製品ステータス discontinued
インフィニオンパッケージ
PG-TO252-5
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
代替品
The TLE4290 is a monolithic integrated low drop voltage regulator capable of supplying loads up to 450mA with a power good feature. It regulates an input voltage up to 42V to VQ,nom = 5.0V, designed for supplying μ-controllers in the severe automotive environment. It is protected against overload, short circuit, and over-temperature conditions, suitable for various applications requiring a stabilized 5V voltage.

機能

  • Output voltage 5 V ± 2%
  • Very low current consumption
  • 450 mA current capability
  • Power Good Feature
  • Very low-drop voltage
  • Short-circuit-proof
  • Reverse polarity proof
  • Suitable for use in automotive electronics
  • Green Product (RoHS compliant)
  • AEC Qualified
  • Wide Temperature Range  40 °C = T j ; = 150 °C

利点

  • Robust protection features
  • Wide input operation and temperature range

用途

図

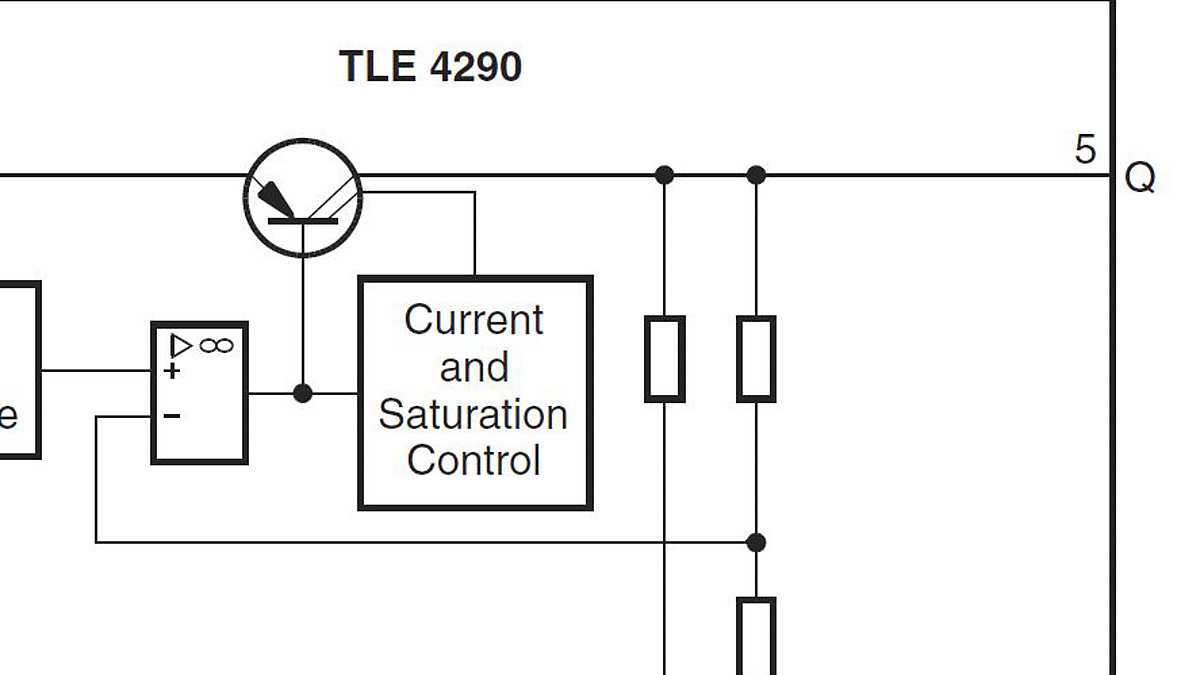

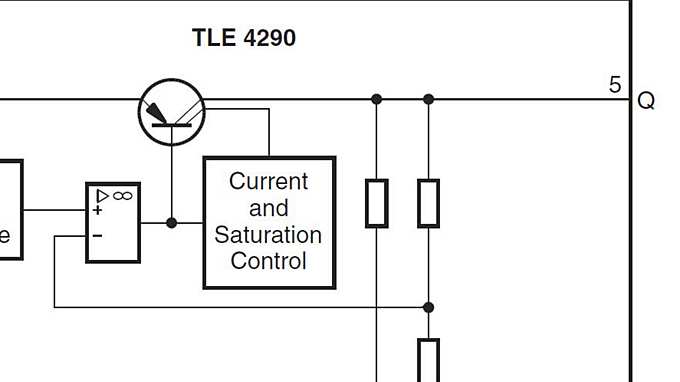

TLE4290-Block-Diagram
TLE4290-Block-Diagram
TLE4290-Block-Diagram TLE4290-Block-Diagram TLE4290-Block-Diagram

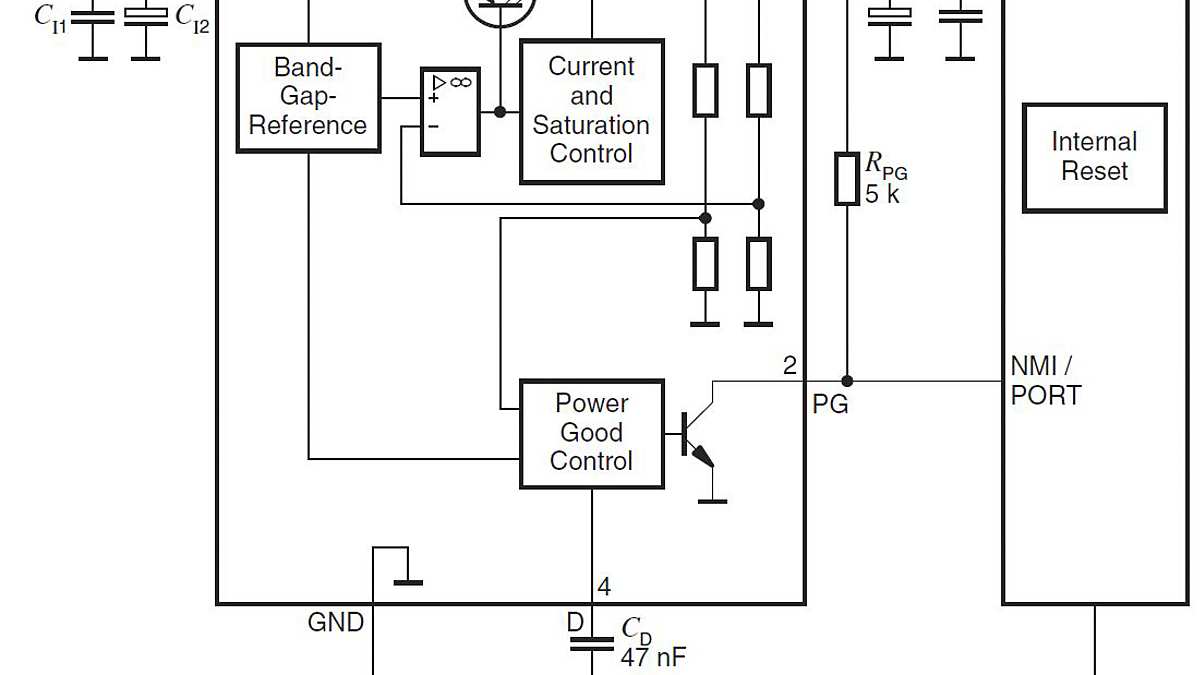

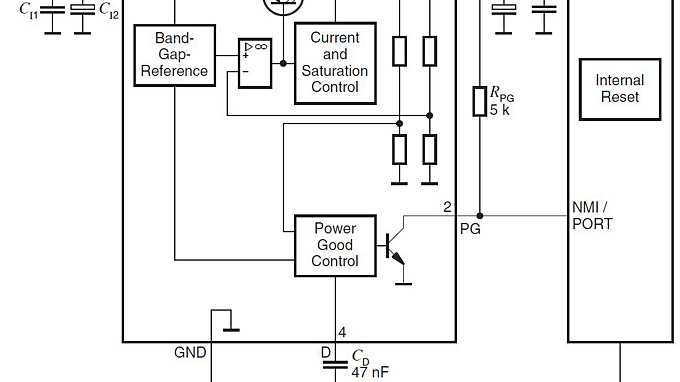

TLE4290-Application-Diagram TLE4290-Application-Diagram TLE4290-Application-Diagram
×
