新規設計は非推奨
RoHS準拠
鉛フリー

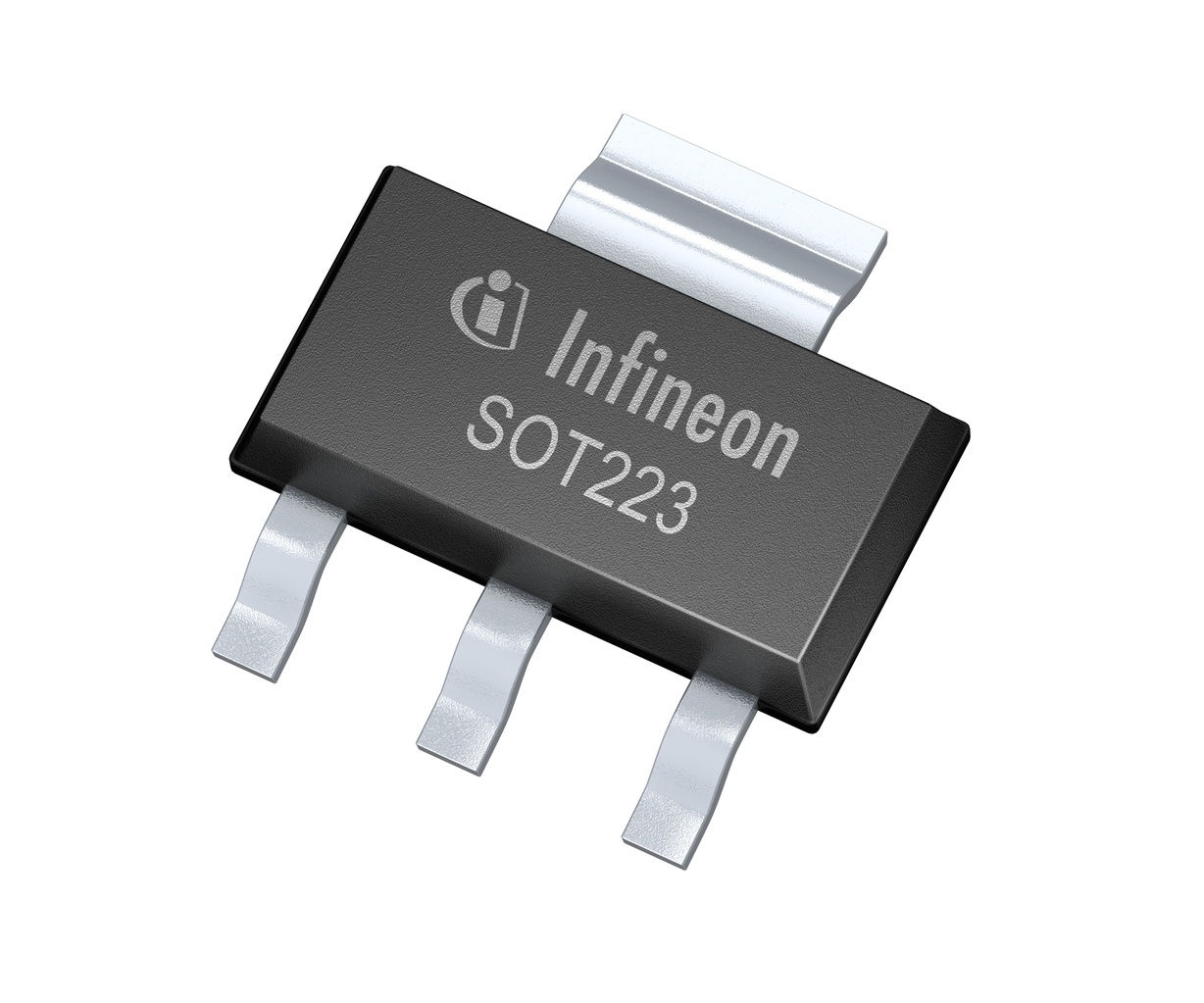

TLE4266-2G

The TLE4266-2G is a monolithic integrated low-drop fixed voltage regulator which can supply loads up to 150 mA.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4266-2G
TLE4266-2G
EA.
データシート

Product details

  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    250 mV
  • パワーグッド
    no
  • ホールド
    no
  • リセット
    no
  • レギュレーター タイプ
    General Purpose
  • 予算価格€/ 1k
    0.71
  • 出力電圧タイプ
    5.0 V
  • 出力電流 max
    100 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    5.5 V to 45 V
  • 早期警告
    no
  • 有効 (=禁止)
    yes
  • 精度
    3 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    40 µA
OPN
TLE42662GHTMA2
製品ステータス not for new design
インフィニオンパッケージ
PG-SOT223-4
パッケージ名 N/A
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ
PG-SOT223-4
パッケージ名 -
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
TLE4266-2: Reduced quiescent current (<1µA OFF, 40µA ON). Low current alternative to TLE4266. PG-SOT223-4 package, pin compatible. Overload, short circuit, and overtemperature protection. Regulates input voltage up to 45V (±3% accuracy). Operating range: -40 to 150 °C. Turns on with high level at INH pin.

機能

  • Fixed output voltage 5.0 V or 3.3 V
  • Output voltage tolerance  ≤   ± 2%,  ± 3%
  • 150 mA current capability
  • Very low current consumption
  • Low-drop voltage
  • Overtemperature protection
  • Reverse polarity proof
  • Wide temperature range
  • Suitable for use in automotive electronics
  • Inhibit
  • Green Product (RoHS compliant)
  • AEC Qualified

利点

  • Robust protection features
  • Wide input operation and temperature range

図

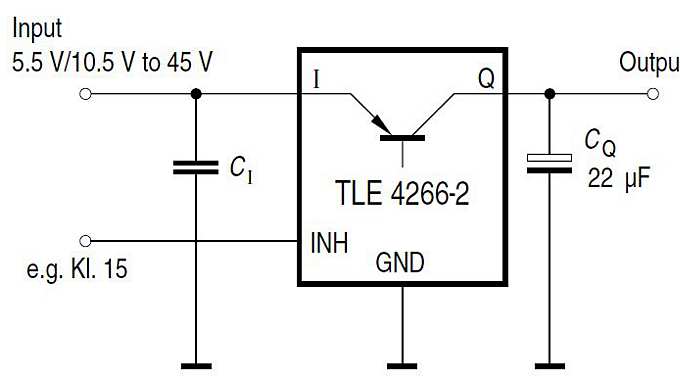

TLE4266-2-Application-Diagram
TLE4266-2-Application-Diagram
TLE4266-2-Application-Diagram TLE4266-2-Application-Diagram TLE4266-2-Application-Diagram

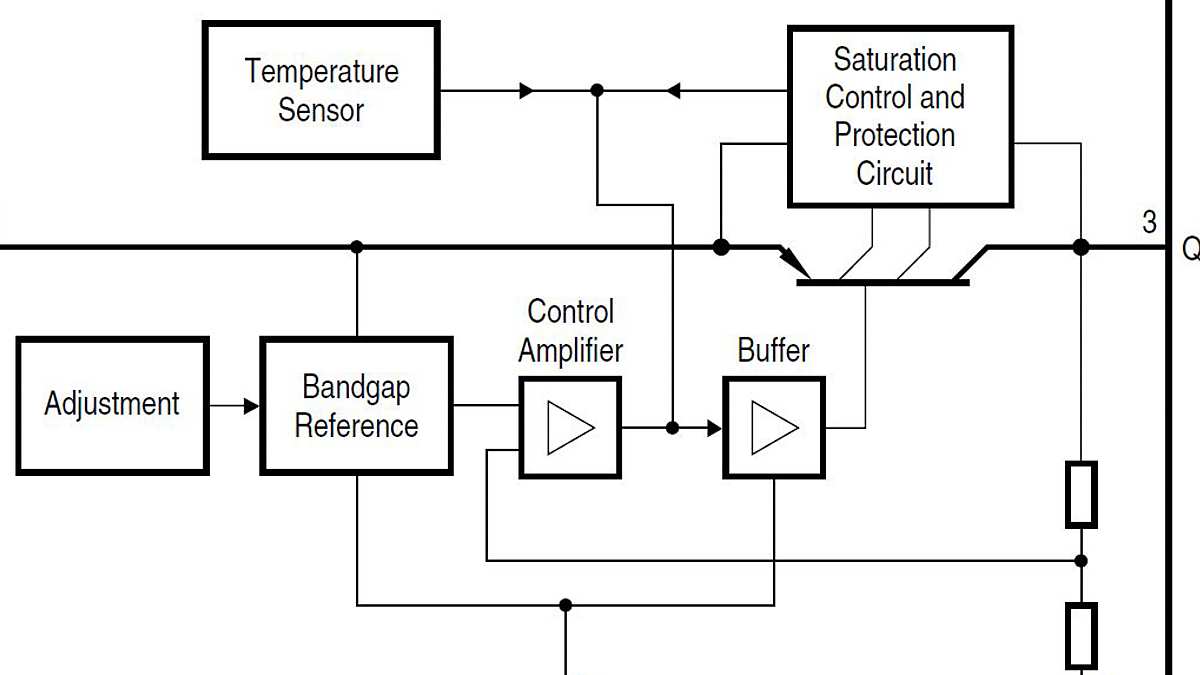

TLE4266-2-Block-Diagram TLE4266-2-Block-Diagram TLE4266-2-Block-Diagram
×
