TLE42344G

生産終了
TLE42344G is a 5 V low dropout fixed voltage regulator in an PG-SOT223-4 package. The maximum output current is more than 100 mA.
データシート
パッケージ
代替品

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE42344G
TLE42344G
代替品
データシート

Product details

  • Currently planned availability until at least
    n.a
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    250 mV
  • パワーグッド
    no
  • ホールド
    no
  • リセット
    no
  • レギュレーター タイプ
    General Purpose
  • 予算価格€/ 1k
    0.54, 0.54
  • 出力電圧タイプ
    5.0 V
  • 出力電流 max
    100 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    5.5 V to 45 V
  • 早期警告
    no
  • 有効 (=禁止)
    no
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    400 µA
OPN
TLE42344GHTSA1 TLE42344GHTMA1
製品ステータス discontinued discontinued
インフィニオンパッケージ
PG-SOT223-4
PG-SOT223-4
パッケージ名 SOT-223 SOT-223
包装サイズ 1000 4000
包装形態 TAPE & REEL TAPE & REEL
水分レベル N/A 1
モイスチャーパッキン NON DRY NON DRY
鉛フリー Yes Yes
ハロゲンフリー No No
RoHS準拠 Yes Yes
Infineon stock last updated:
代替品
代替品

製品ステータス discontinued
インフィニオンパッケージ
PG-SOT223-4
パッケージ名 SOT-223
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
代替品

製品ステータス discontinued
インフィニオンパッケージ
PG-SOT223-4
パッケージ名 SOT-223
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
代替品
The IC regulates an input voltage V I in the range 5.5 V < V I < 45 V to V Qrated = 5.0 V. The maximum output current is more than 100 mA. This IC is protected against shortcircuit and overheat by the integrated output current limitation and the overtemperature shutdown.TLE42644G is the available version of this product.

機能

  • Output voltage tolerance ≤ ±2%
  • Low dropout voltage
  • Output current up to 100 mA
  • Very low current consumption
  • Overtemperature shutdown
  • Output current limitation
  • Suitable for use in automotive electronics
  • Reverse polarity protection
  • Green Product (RoHS compliant)
  • AEC Qualified
  • Wide Temperature Range -40 °C ≤ T j  ≤ 150 °C

利点

  • Robust protection features
  • Wide input operation and temperature range

図

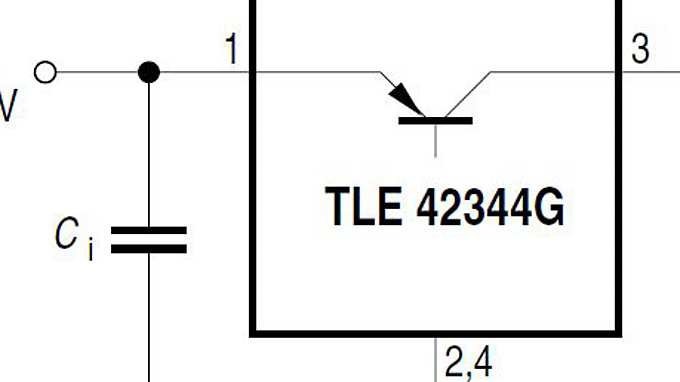

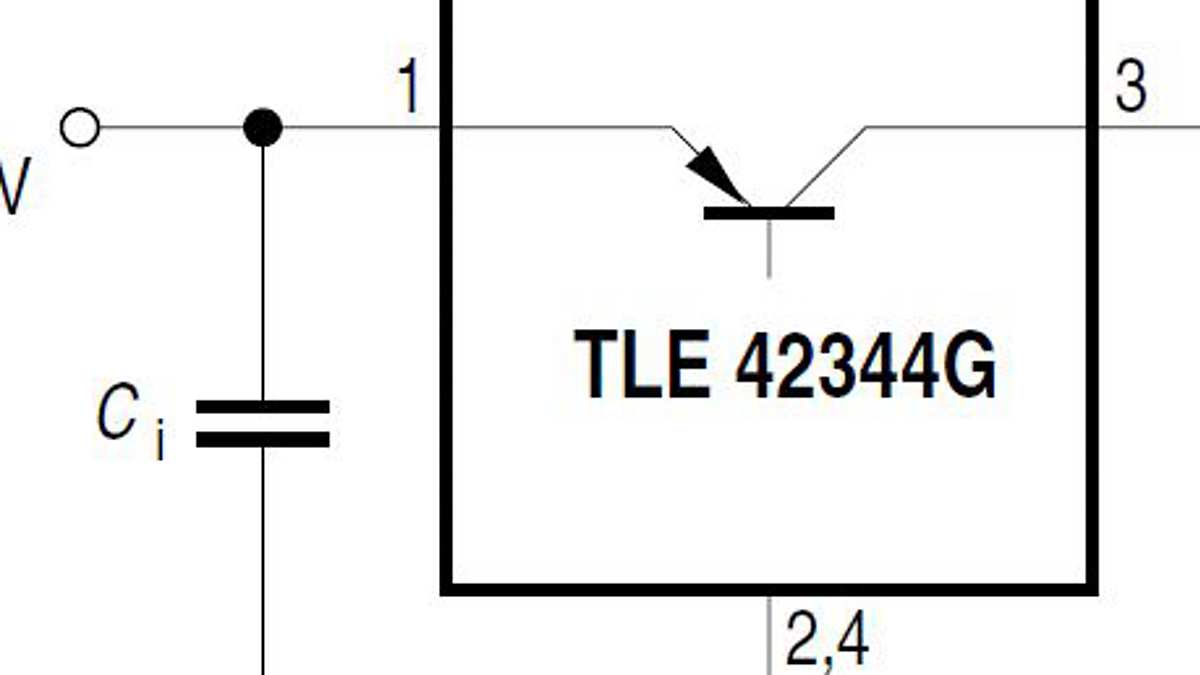

TLE42344-Application-Diagram
TLE42344-Application-Diagram
TLE42344-Application-Diagram TLE42344-Application-Diagram TLE42344-Application-Diagram

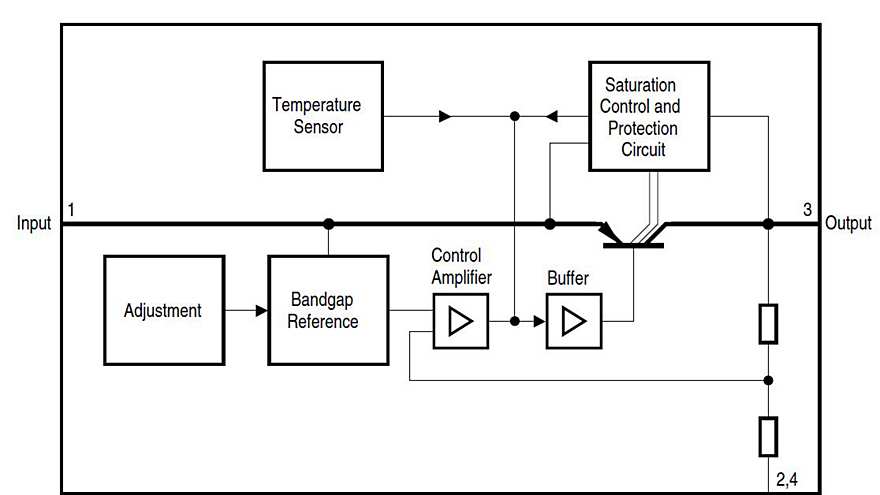

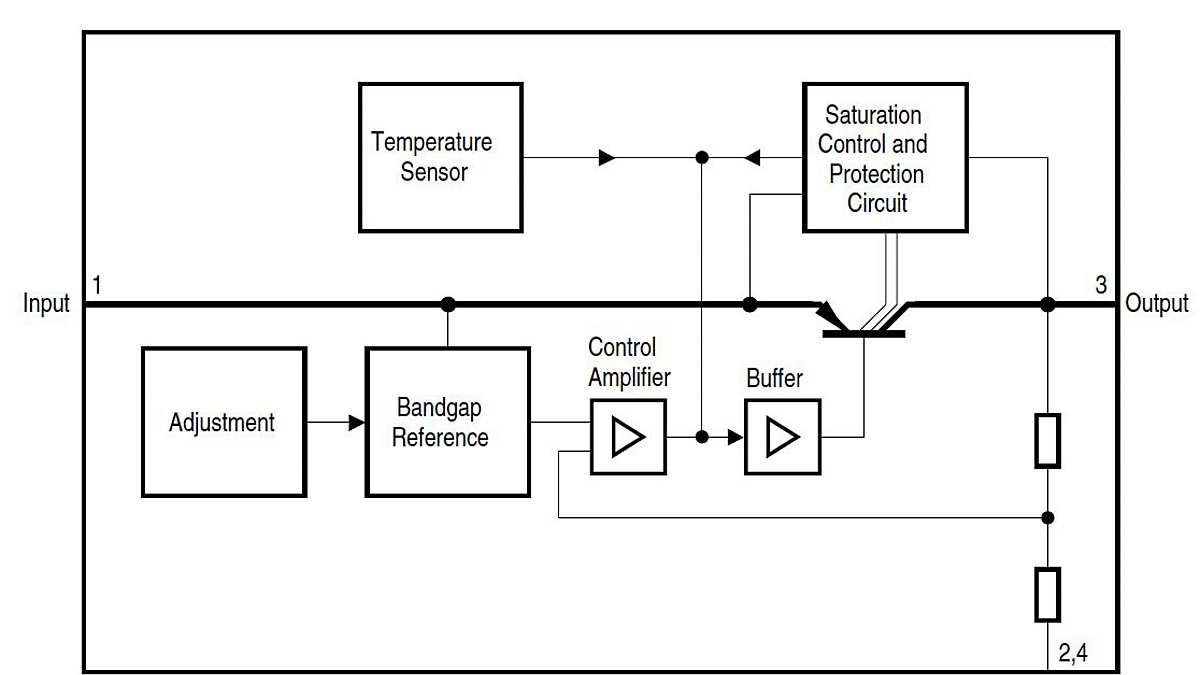

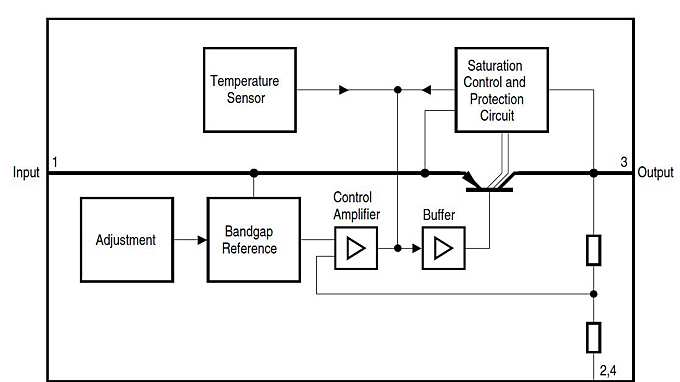

TLE42344-Block-Diagram TLE42344-Block-Diagram TLE42344-Block-Diagram
×
