TLE42644G

The TLE42644G is a monolithic integrated low dropout fixed voltage regulator for load currents up to 100 mA; 1-to-1 replacement for the TLE4264-2.
データシート
パッケージ
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE42644G
TLE42644G
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    220 mV
  • パワーグッド
    no
  • ファミリー
    OPTIREG™ linear General Purpose
  • ホールド
    no
  • リセット
    no
  • レギュレーター タイプ
    General Purpose
  • 予算価格€/ 1k
    0.59, 0.59
  • 出力電圧タイプ
    5.0 V
  • 出力電流 max
    100 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    5.5 V to 45 V
  • 早期警告
    no
  • 有効 (=禁止)
    no
  • 精度
    3 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    40 µA
推奨
OPN
TLE42644GHTSA3 TLE42644GHTMA1
製品ステータス active and preferred active and preferred
インフィニオンパッケージ
PG-SOT223-4
PG-SOT223-4
パッケージ名 SOT-223 SOT-223
包装サイズ 1000 4000
包装形態 TAPE & REEL TAPE & REEL
水分レベル 1 1
モイスチャーパッキン NON DRY NON DRY
鉛フリー Yes Yes
ハロゲンフリー No No
RoHS準拠 Yes Yes
Infineon stock last updated:
 EA. 在庫あり EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-SOT223-4
パッケージ名 SOT-223
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-SOT223-4
パッケージ名 SOT-223
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The TLE42644 is a functional alternative to TLE4264, with reduced quiescent current of 40µA. Pin compatible with TLE4264-2 and TLE4264, it's ideal for low standby current applications. In a compact PG-SOT223-4 package, it safeguards against overload, short circuit, and overtemperature conditions. Regulating input voltage up to 45V to V Q,nom = 5V (±3%) with ±2% accuracy for load currents up to 50mA.

機能

  • O/P V 5 V ±2 % up to O/P Currents 50 mA
  • O/P V 5 V ±2 % up to O/P Currents 50 mA
  • O/P V 5 V±3%up to O/P Currents of 100 mA
  • Very Low Dropout Voltage
  • Very Low Current Consumption: typ. 40 µA
  • Output Current Limitation
  • Overtemperature Shutdown
  • Wide Temp R From -40 °C up to 150 °C
  • Used in Automotive Electronics
  • Green Product (RoHS compliant)
  • AEC Qualifie

利点

  • Robust protection features
  • Wide input & temp range operation

図

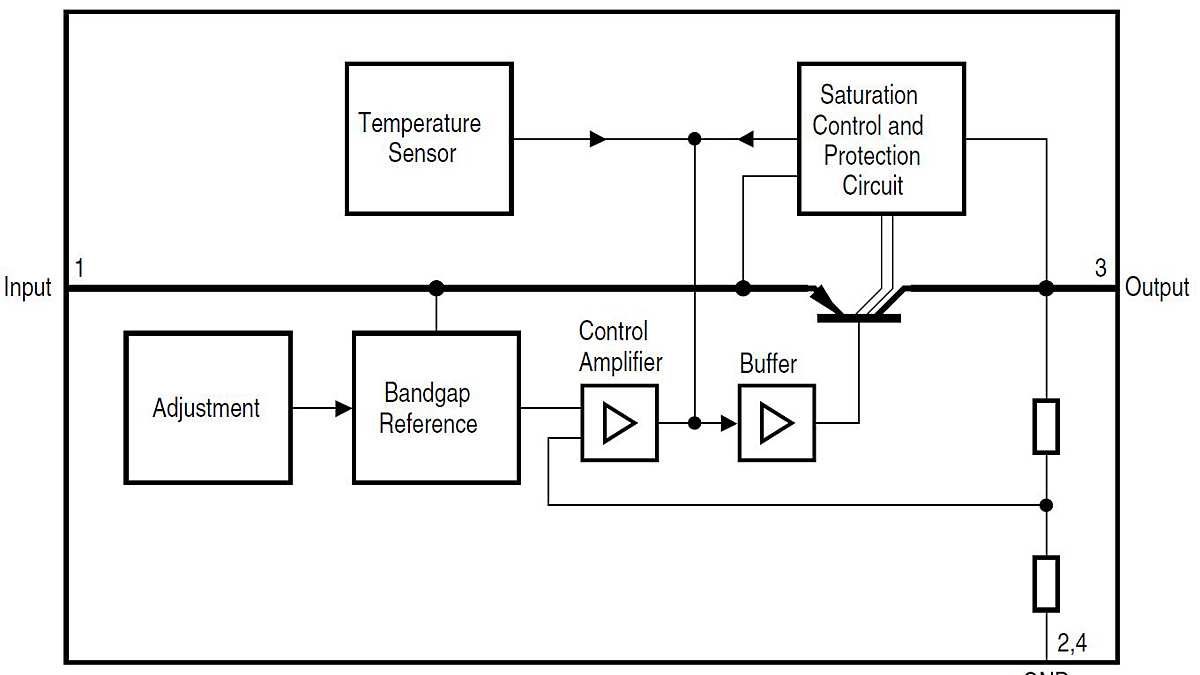

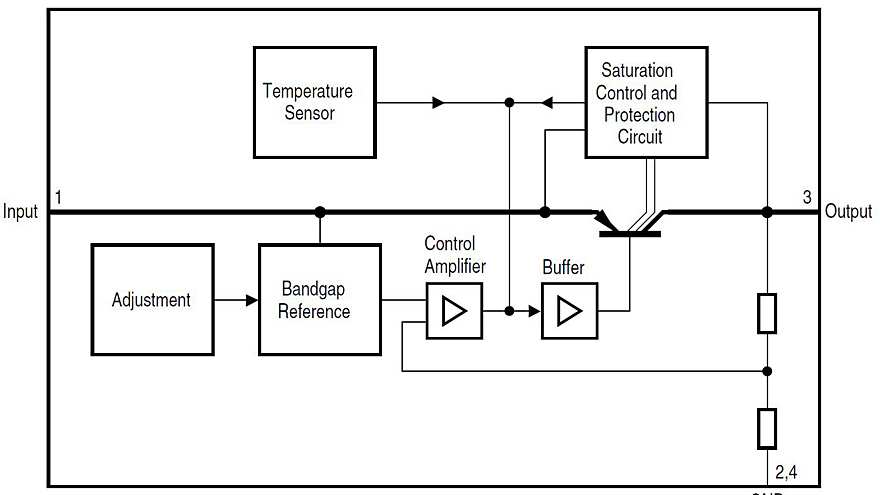

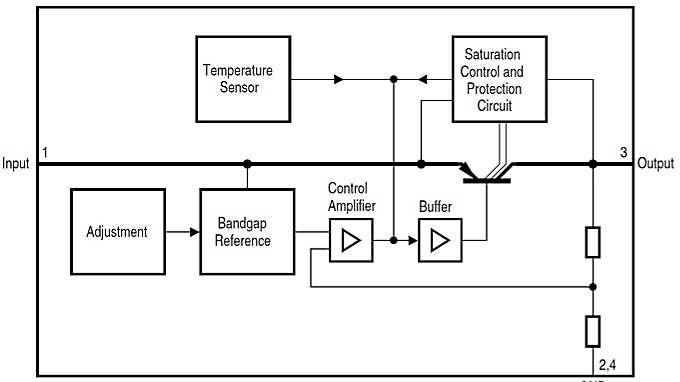

TLE42644-Block-Diagram
TLE42644-Block-Diagram
TLE42644-Block-Diagram TLE42644-Block-Diagram TLE42644-Block-Diagram

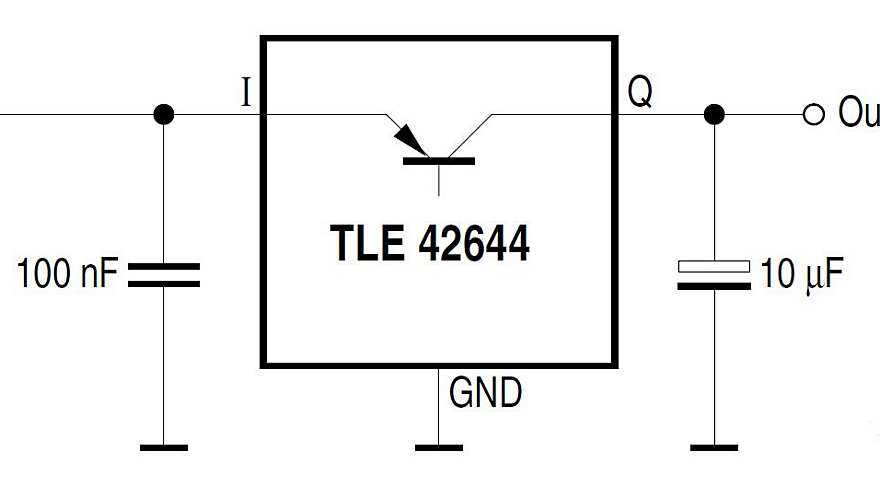

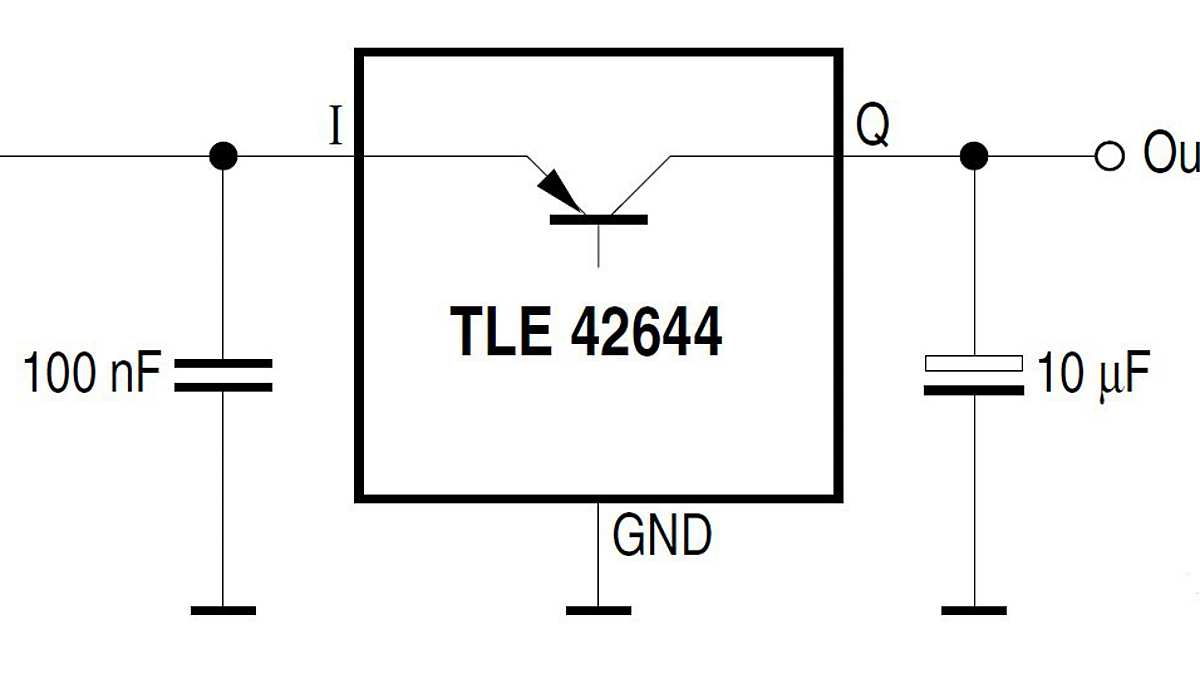

TLE42644-Application-Diagram TLE42644-Application-Diagram TLE42644-Application-Diagram
×
