STT1400N16P55

55 mm Thyristor/Thyristor Module with 1600 V in pressure contact technology
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

STT1400N16P55
STT1400N16P55
データシート

Product details

  • (diT/dt)cr [A/µs] (@DIN IEC 747- 6)
    250
  • Ioverload (21s) [A]
    1300
  • ITSM [A] (@10ms, Tvj max)
    9000
  • rT [mΩ] (@Tvj max)
    0.49
  • RthJA (21s) [W/K ] max
    0.123
  • RthJC [K/W] (@180° el sin) max
    0.093
  • Tvj [°C] max
    155
  • VT [V/kA]
    1.39/1
  • VT0 [V] (@Tvj max)
    0.9
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    405
  • コンタクト テクノロジー
    Pressure Contact
  • コンフィギュレーション
    W1C
  • 電圧クラス
    1600 V
推奨
OPN
STT1400N16P55HPSA1 STT1400N16P55XPSA1
製品ステータス active and preferred discontinued
インフィニオンパッケージ BG-PS55A-1 BG-PS55-1
パッケージ名 N/A N/A
包装サイズ 1 1
包装形態 TRAY TRAY
水分レベル NA NA
モイスチャーパッキン NON DRY NON DRY
鉛フリー Yes Yes
ハロゲンフリー No Yes
RoHS準拠 Yes Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ BG-PS55A-1
パッケージ名 -
包装サイズ 1
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

製品ステータス discontinued
インフィニオンパッケージ BG-PS55-1
パッケージ名 -
包装サイズ 1
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
Thyristor/Thyristor 55 mm Power Start 1600 V, 1400 A module for soft start applications in pressure contact technology. Main benefit of the design concept in comparison to existing soft starter solutions is one slim foot-print (55 mm) fitting 1400 A starting current which allows contactor compatible designs (LxWxH 134x55x100 mm).If you need higher blocking voltage go to STT1400N18P55 .

機能

  • One slim foot-print
  • Reduction to essential components
  • Integrated heatsink
  • No thermal grease
  • Thermal capa. coupled to silicon
  • Double side cooling

図

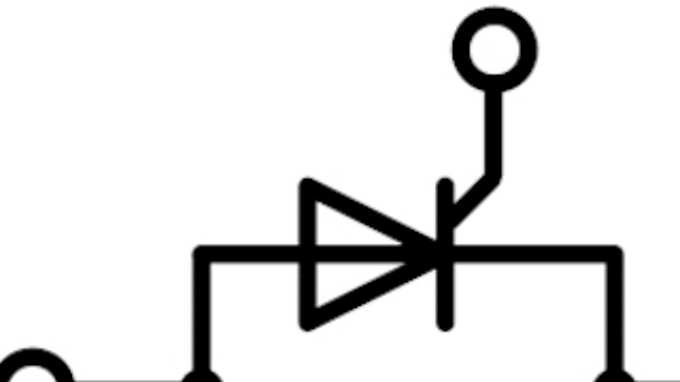

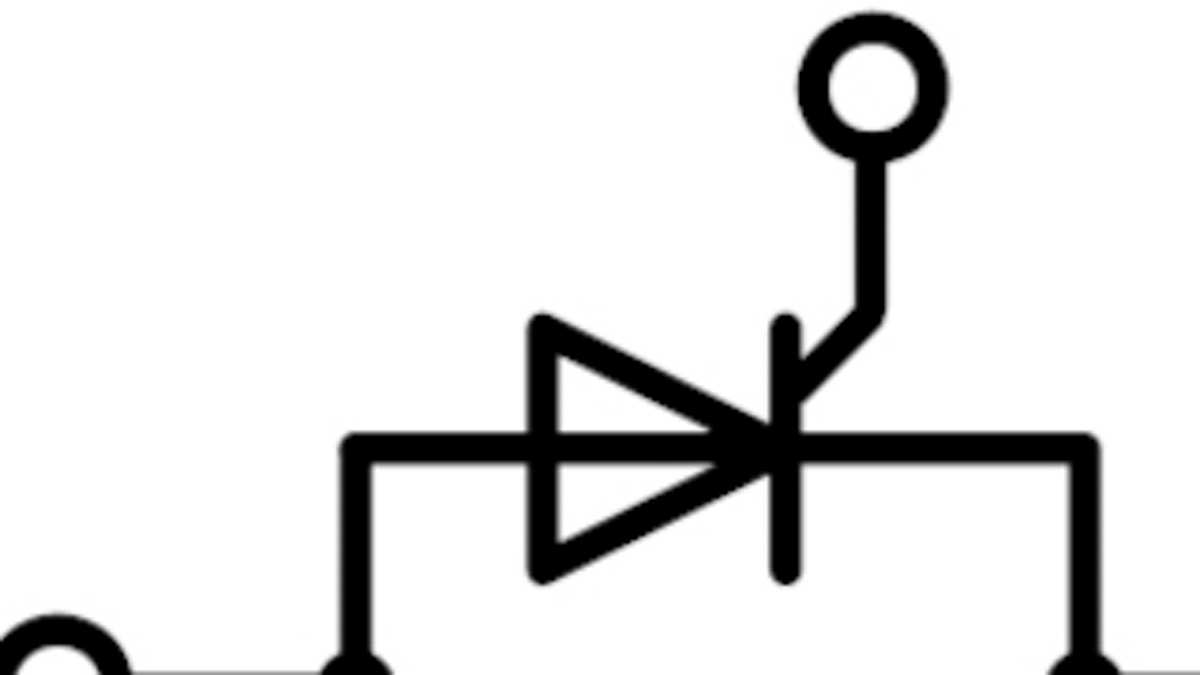

Circuit-Diagram-Soft-Starter_W1C
Circuit-Diagram-Soft-Starter_W1C
Circuit-Diagram-Soft-Starter_W1C Circuit-Diagram-Soft-Starter_W1C Circuit-Diagram-Soft-Starter_W1C
×
