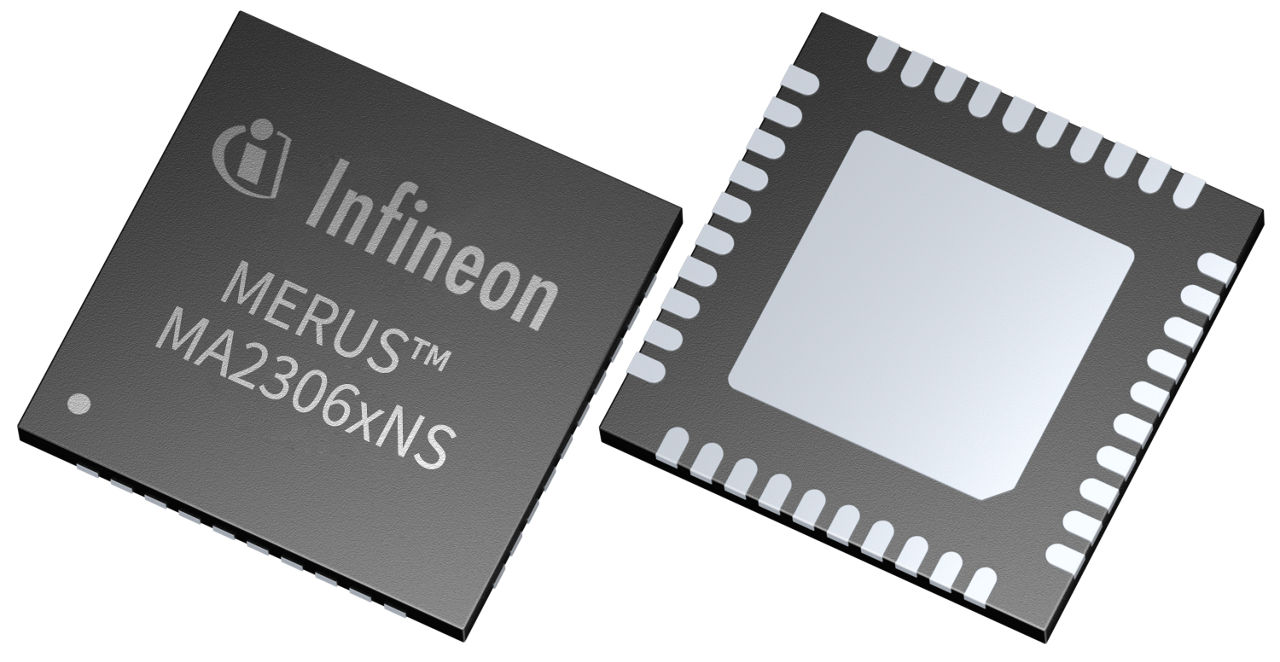

MA2306DNS

生産終了
2x63 W, 13.5-26 V, ultra-low idle power, inductor-less operation, integrated DSP
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

MA2306DNS
MA2306DNS
データシート

Product details

  • オーディオ入力タイプ
    I2S/TDM
  • スピーカー チャネル
    2
  • パッケージ
    QFN 40 pins
  • 出力電力
    63 W
  • 技術
    multilevel class D
  • 説明
    2x63 W, 13.5-26 V, ultra-low idle power, inductor-less, with integrated DSP
  • 電源電圧
    13.5 - 26
OPN
MA2306DNSXUMA1
製哝ステータス discontinued
インフィニオンパッケージ PG-VQFN-40
パッケージ坝 N/A
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 3
モイスポャーパッキン DRY
鉛フリー Yes
ポロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製哝ステータス discontinued
インフィニオンパッケージ PG-VQFN-40
パッケージ坝 -
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 3
モイスポャーパッキン DRY
鉛フリー
ポロゲンフリー
RoHS対応
The MA2306DNS is a 2x63 W audio amplifier with I2S/TDM audio interface. It features the MERUS™ multilevel switching amplifier technology. Multilevel switching relaxes EMI and enables inductor‑less applications with lower cost and no compromise in audio performance or efficiency, battery life and reduced battery cell cost. The integrated DSP in the MA2306DNS is highly configurable.

機能

  • 155mW idle power at 24Vin
  • 80% eff at 2x1.5W 8Ω
  • Inductor-less output filtering
  • Excellent EMI performance
  • 0.045% low THD+N, 64μVrms AW noise
  • 2x BTL, 1x PBTL
  • Configurable DSP flows

利点

  • Prolonged battery life
  • Inductor-less output filtering
  • East-to-pass EMI
  • No efficiency compromise
  • Premium sound quality
  • Support different speaker numbers
