IRSM005-800MH

終息
CIPOS™ Nano 40 V, 0.005 Ω half-bridge intelligent power module
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRSM005-800MH
IRSM005-800MH
データシート

Product details

  • Pmot (10kHz)
    165 W
  • RDS (on) (@ Tj = 25°C) max
    0.005 Ω
  • Configuration
    Half-Bridge
  • Switch Type
    MOSFET
  • Built in NTC
    No
  • Rated Current
    80 A
  • Encryption
    no
  • Product Category
    Intelligent Power Modules (IPM)
  • Product Group
    CIPOS™ Nano
  • Product Name
    IRSM005-800MH
  • Language
    PLECS
  • Qualification
    Industrial
  • Additional Information
    Electrical
  • Voltage Class
    40 V
OPN
IRSM005-800MHTR IRSM005-800MH
製品ステータス discontinued discontinued
インフィニオンパッケージ
QFN 7X8 27L
QFN 7X8 27L
パッケージ名 QFN 7x8 QFN 7x8
包装サイズ 2000 1300
包装形態 TAPE & REEL TRAY
水分レベル 3 3
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
QFN 7X8 27L
パッケージ名 QFN 7x8
包装サイズ 2000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

製品ステータス discontinued
インフィニオンパッケージ
QFN 7X8 27L
パッケージ名 QFN 7x8
包装サイズ 1300
包装形態 TRAY
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
CIPOS™ Nano 40 V, 0.005 Ω half-bridge MOSFET based intelligent power module in QFN 7x8 package providing ultra compact, half-bridge topology solution through a rugged IC in the small QFN package for small home appliances, low power drives which are space-constrained.

機能

  • Low RDS(on) Trench FREDFETs based
  • Undervoltage lockout
  • Prop. delay matched to defined spec
  • 3.3, 5 & 15 V logic input compatib.
  • Indep. drive in phase w. logic inp.
  • Gate drive supply: 10 V to 20 V
  • M. power rating up to 165 W@10 kHz

用途

図

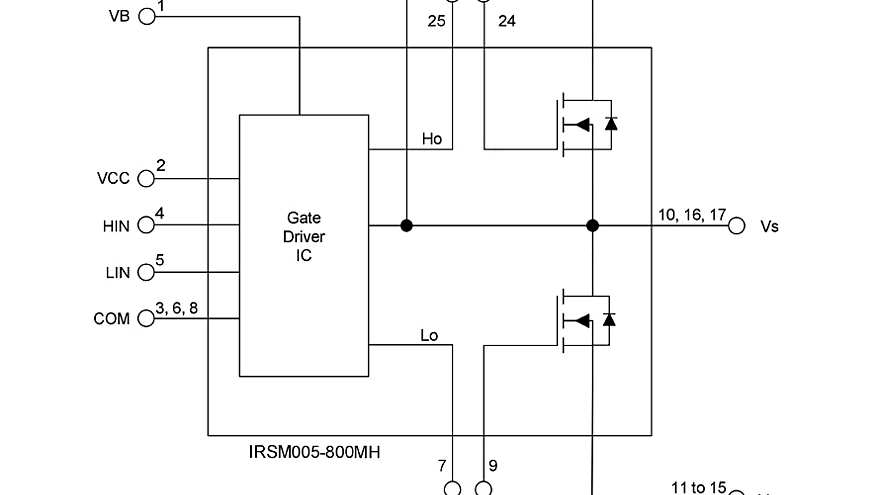

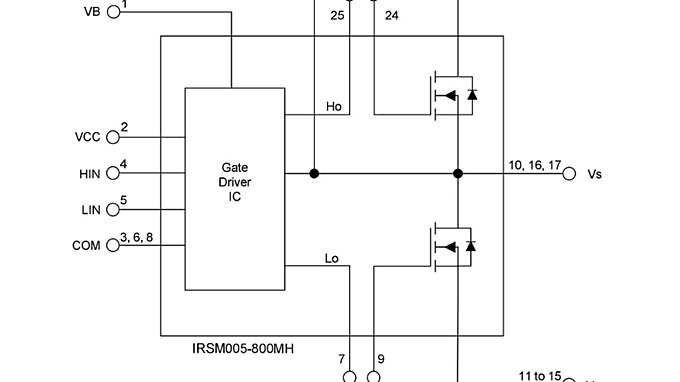

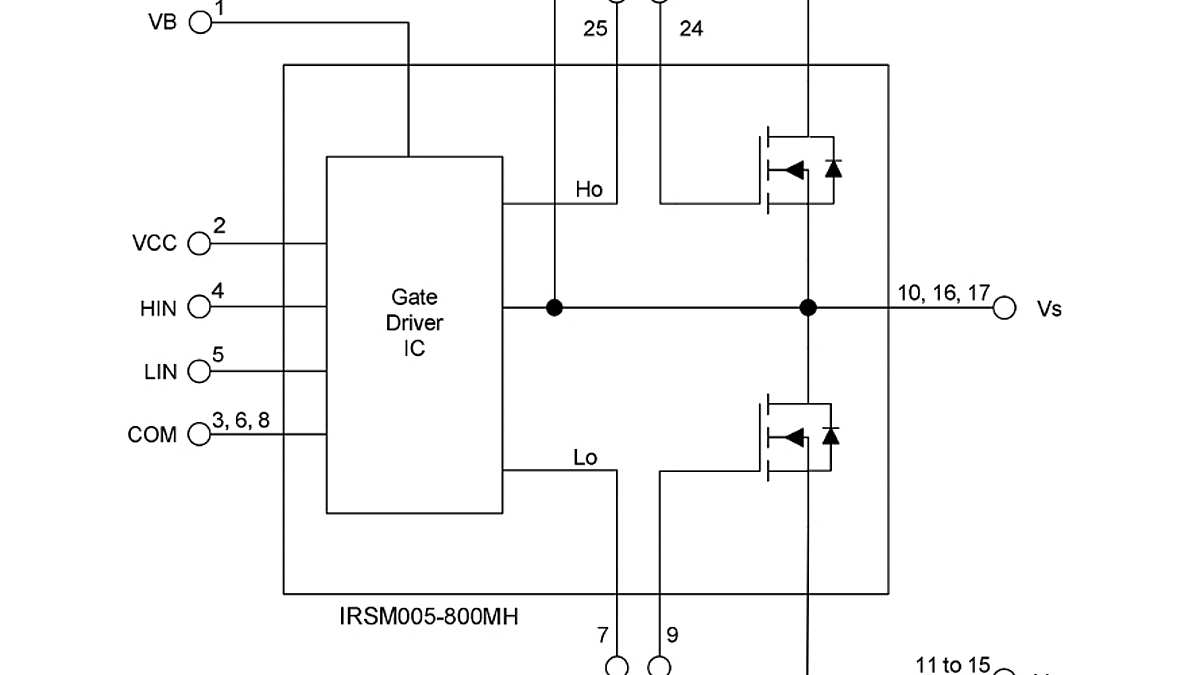

Internal_IRSM005-800MH
Internal_IRSM005-800MH
Internal_IRSM005-800MH Internal_IRSM005-800MH Internal_IRSM005-800MH
×
