新規設計は非推奨
RoHS準拠
鉛フリー

IRSM005-301MH

CIPOS™ Nano 100 V, 0.02 Ω half-bridge intelligent power module
データシート
パッケージ
ボード
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRSM005-301MH
IRSM005-301MH
EA.
データシート

Product details

  • Pmot (10kHz)
    165 W
  • RDS (on) (@ Tj = 25°C) max
    0.02 Ω
  • アプリケーション
    Motor Control & Drives
  • コンフィギュレーション
    Half-Bridge
  • スイッチ タイプ
    MOSFET
  • 内蔵NTC
    No
  • 定格電流
    30 A
  • 暗号化
    no
  • 製品カテゴリ
    Intelligent Power Modules (IPM)
  • 製品グループ
    CIPOS™ Nano
  • 製品名
    IRSM005-301MH
  • 言語
    PLECS
  • 認定
    Industrial
  • 追加の情報
    Electrical
  • 電圧クラス
    100 V
OPN
IRSM005-301MHTR IRSM005-301MH
製品ステータス not for new design not for new design
インフィニオンパッケージ
QFN 7X8 27L
QFN 7X8 27L
パッケージ名 QFN 7x8 QFN 7x8
包装サイズ 2000 1300
包装形態 TAPE & REEL TRAY
水分レベル 3 3
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:
 EA. 在庫あり EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ
QFN 7X8 27L
パッケージ名 QFN 7x8
包装サイズ 2000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

製品ステータス not for new design
インフィニオンパッケージ
QFN 7X8 27L
パッケージ名 QFN 7x8
包装サイズ 1300
包装形態 TRAY
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
CIPOS™ Nano 100 V, 0.02 Ω half-bridge MOSFET based intelligent power module providing ultra compact, half-bridge topology solution through a rugged IC in a small QFN package for small home appliances, low power drives which are space-constrained.

機能

  • Low RDS(on) Trench FREDFETs based
  • Undervoltage lockout
  • Prop. delay matched to defined spec
  • 3.3, 5 & 15 V logic input compatib.
  • Indep. drive in phase w. logic inp.
  • Gate drive supply: 10 V to 20 V
  • M. power rating up to 165 W@10 kHz

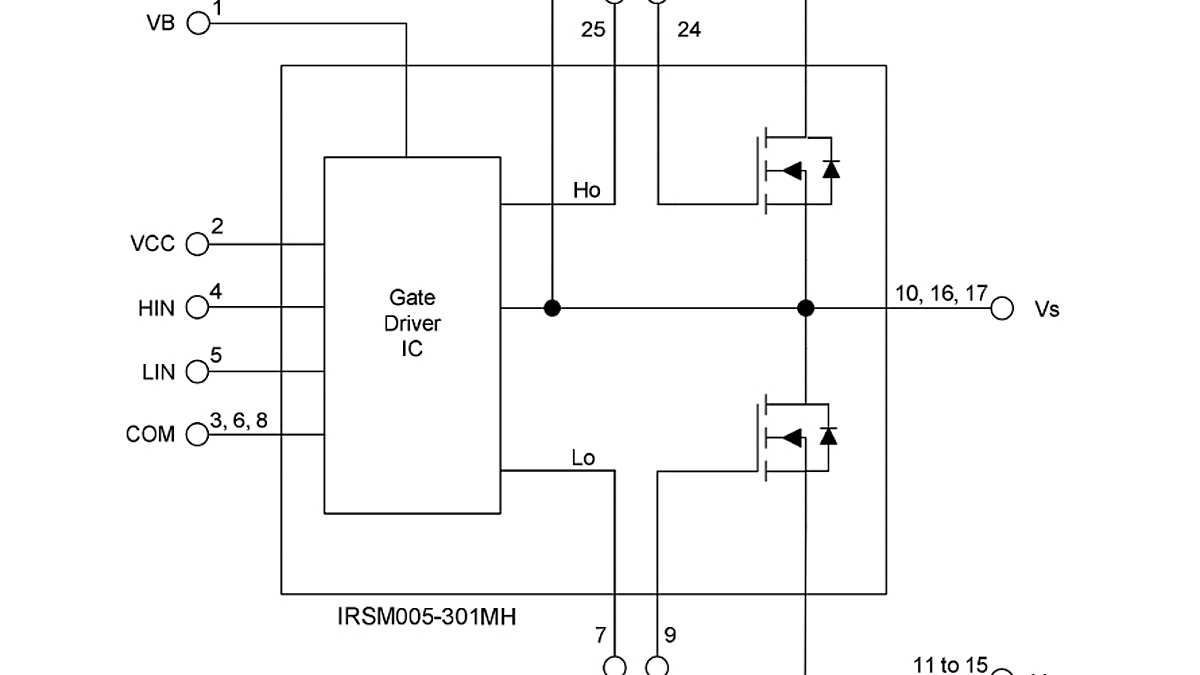

図
