IRS2505L
アクティブ
RoHS対応
鉛フリー

IRS2505L

The IRS2505L is a control IC for boost-type PFC circuits operating in critical-conduction mode.
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2505L
IRS2505L
データシート

製品仕様情報

  • ICC (最大)
    25 mA
  • Iq
    60 µA
  • VCC 範囲
    9 V～20.8 V
  • アプリケーション
    Electronic Ballast, SMPS
  • パッケージ
    5 Lead SOT-23
  • モイスチャー感度レベル
    1
  • 出力電流タイプ
    MOSFET Gate Driver
推奨
OPN
IRS2505LTRPBF
製品ステータス active
インフィニオン パッケージ SOT23
パッケージ名 N/A
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 1
防湿梱包 NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ SOT23
パッケージ名 -
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 1
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
IRS2505L is a micro-PFC controller IC in 5-pin SOT-23 package for low power PFC boost front end up to 150 W. Critical conduction mode operation including smart ZX sensing through MOSFET gate drive pin. IRS2505L meets EN61000-3-2 class C limits for lighting applications.

利点

  • Critical-conduction mode PFC control
  • High PF and ultra-low THD
  • Wide load and line range
  • Regulated and programmable DC bus voltage
  • No secondary winding required
  • MOSFET cycle-by-cycle over-current protection
  • DC bus over-voltage protection
  • Low EMI gate drive
  • Ultra-low start-up current
  • 20.8V internal zener clamp on VCC
  • Excellent ESD and latch immunity
  • RoHS compliant
  • 5-pin SOT-23 package

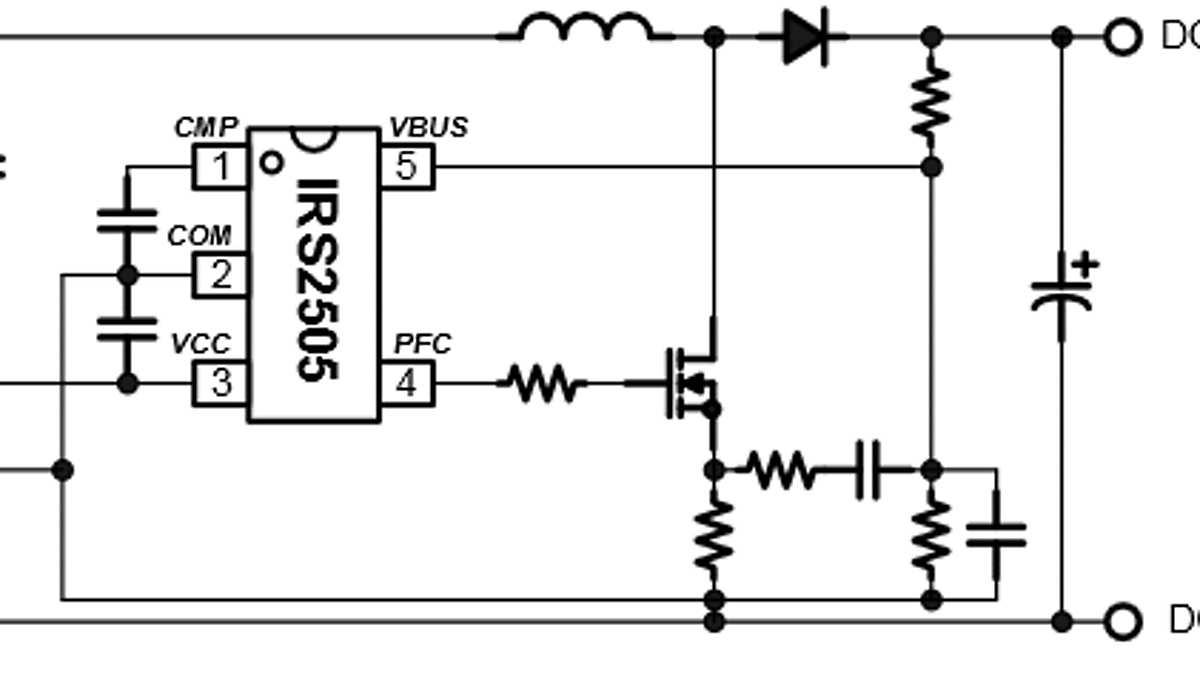

図

tc-irs2505l
tc-irs2505l
tc-irs2505l tc-irs2505l tc-irs2505l
×
