IRS2336DJ

600 V three-phase gate driver IC with over current protection, enable, fault reporting and integrated bootstrap FET
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2336DJ
IRS2336DJ
データシート

Product details

  • VBS UVLO (On)
    8.9 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    Three Phase
  • チャネル
    6
  • 伝搬遅延オフ
    530 ns
  • 伝搬遅延オン
    530 ns
  • 入力 Vcc
    10 V to 20 V
  • 出力電流 (Source)
    0.2 A
  • 出力電流 (Sink)
    0.35 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
IRS2336DJTRPBF
製品ステータス active
インフィニオンパッケージ
PLCC44
パッケージ名 N/A
包装サイズ 500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PLCC44
パッケージ名 -
包装サイズ 500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
600 V Three Phase Driver IC with typical 0.2 A source and 0.35 A sink currents in 44 Lead PLCC package for IGBTs and MOSFETs. Also available in 34 Lead MLPQ 7x7 and 28 Lead SOICWB.

機能

  • Drives up to six power devices
  • Gate drive supply: 10 V to 20 V

用途

図

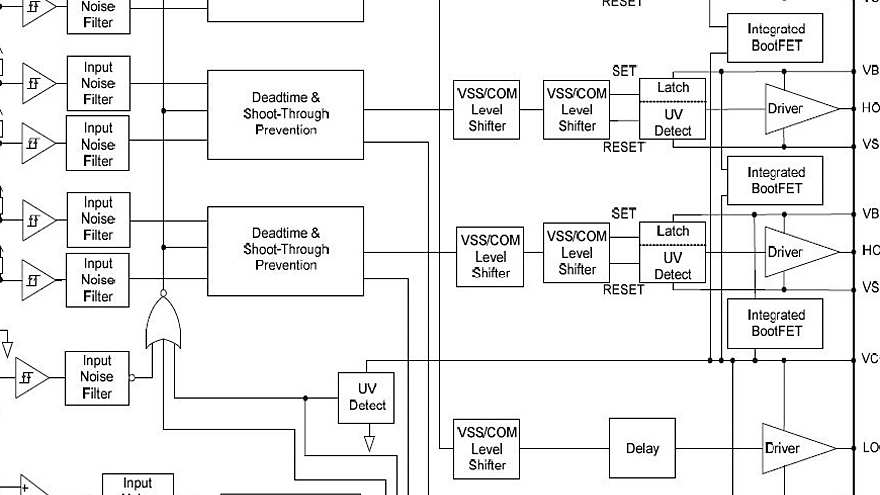

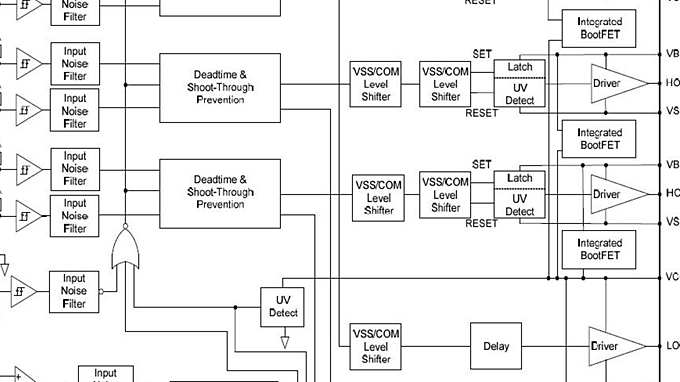

Circuit_Diagramm_IRS2336DJ
Circuit_Diagramm_IRS2336DJ
Circuit_Diagramm_IRS2336DJ Circuit_Diagramm_IRS2336DJ Circuit_Diagramm_IRS2336DJ
×
