IRS2304S
Active and preferred
RoHS対応
鉛フリー

IRS2304S

600 V half-bridge gate driver IC with shoot through protection
データシート
パッケージ
複数のOPNを利用可能
個.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2304S
IRS2304S
個.
データシート

製品仕様情報

  • VBS UVLO (On)
    8.9 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    Half-Bridge
  • チャネル
    2
  • 伝搬遅延オフ
    150 ns
  • 伝搬遅延オン
    150 ns
  • 入力 Vcc 範囲
    10 V～20 V
  • 出力電流 (Sink)
    0.6 A
  • 出力電流 (Source)
    0.29 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
IRS2304STRPBF IRS2304SPBF
製品ステータス active and preferred discontinued
インフィニオン パッケージ
SOIC 8N
SOIC 8N
パッケージ名 N/A N/A
梱包サイズ 2500 3800
梱包形態 TAPE & REEL TUBE
MSL (湿度感受性レベル) 2 2
防湿梱包 DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS対応 Yes Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
SOIC 8N
パッケージ名 -
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり

製品ステータス discontinued
インフィニオン パッケージ
SOIC 8N
パッケージ名 -
梱包サイズ 3800
梱包形態 TUBE
MSL (湿度感受性レベル) 2
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
EiceDRIVER™ 600 V half-bridge gate driver IC with typical 0.29 A source and 0.6 A sink currents in 8 Lead SOIC package with level-shift technology for IGBTs and MOSFETs . Also available in 8 Lead PDIP .

特長

  • Floating channel for bootstrap op.
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervolt. lockout for both channel
  • Cross-conduction prevention logic
  • 3.3, 5 & 15 V input logic compatib.
  • Matched prop. delay for both chan.
  • Outputs in phase with inputs
  • Lower di/dt gate driver
  • Internal 100 ns deadtime

図

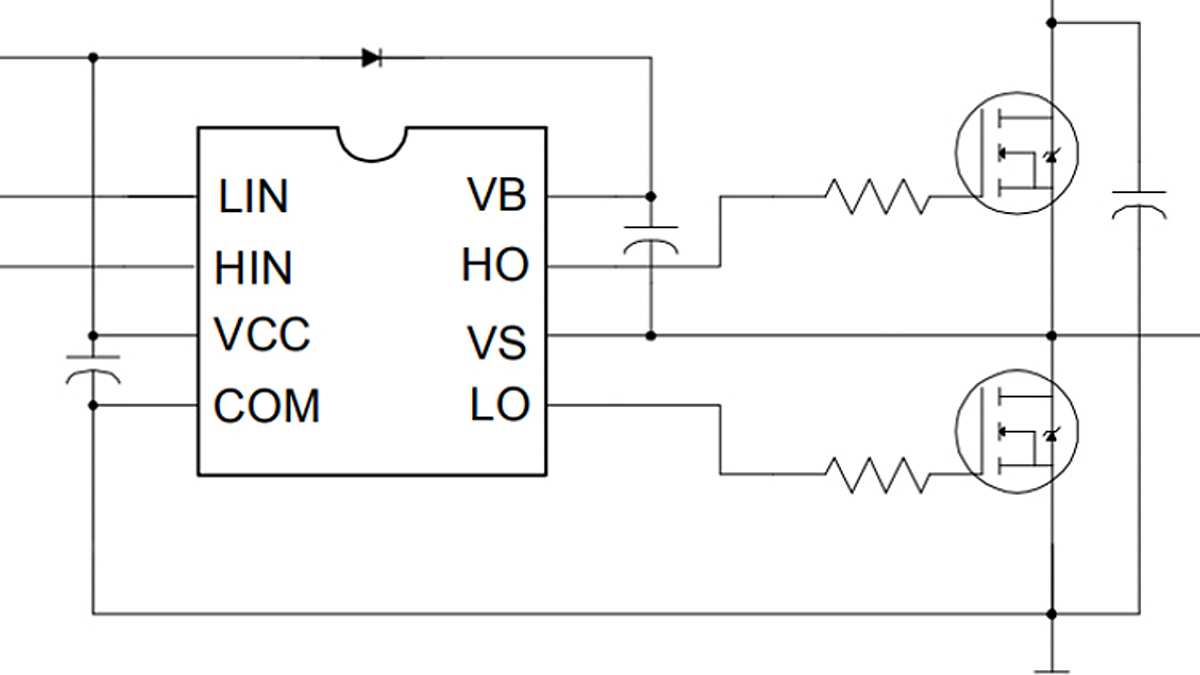

IRS230xx
IRS230xx
IRS230xx IRS230xx IRS230xx
×
