IRS2168DSPBF

生産終了
Advanced PFC and Ballast Control IC in a 16-Lead SOIC Package
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2168DSPBF
IRS2168DSPBF
データシート

製品仕様情報

  • トポロジー
    CrCM Boost + Half-Bridge Resonant
  • パッケージ
    16-lead SOIC
  • モイスチャー感度レベル
    2
  • 出力電流 (Source)
    180 mA
  • 出力電流 (Sink)
    260 mA
OPN
IRS2168DSTRPBF
製品ステータス discontinued
インフィニオンパッケージ
PG-DSO-16
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
PG-DSO-16
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

利点

  • PFC, ballast control and 600 V half-bridge driver in one IC
  • Critical-conduction mode boost-type PFC
  • Programmable PFC over-current protection
  • Programmable half-bridge over-current protection
  • Programmable preheat frequency
  • Programmable preheat time
  • Programmable ignition ramp
  • Programmable run frequency
  • Closed-loop ignition current regulation
  • RoHs compliant
  • Fixed internal 1.6 µs HO and LO deadtime
  • Voltage-controlled oscillator (VCO)
  • End-of-life window comparator pin
  • Internal 65-event current sense up/down fault counter
  • DC bus undervoltage reset
  • Lamp removal/auto-restart shutdown pin
  • Internal bootstrap MOSFET
  • Internal 15.6 V Zener clamp diode on Vcc
  • Micropower startup (250 µA)
  • Latch immunity and ESD protection

用途

図

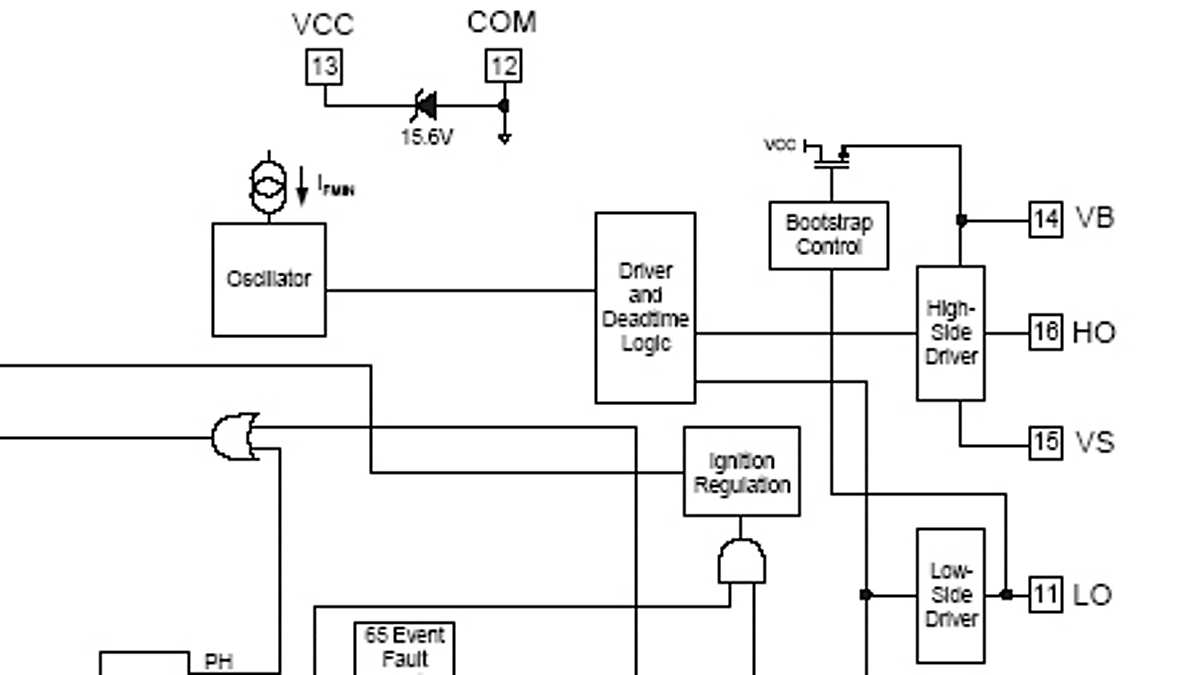

fbd-irs2168d
fbd-irs2168d
fbd-irs2168d fbd-irs2168d fbd-irs2168d

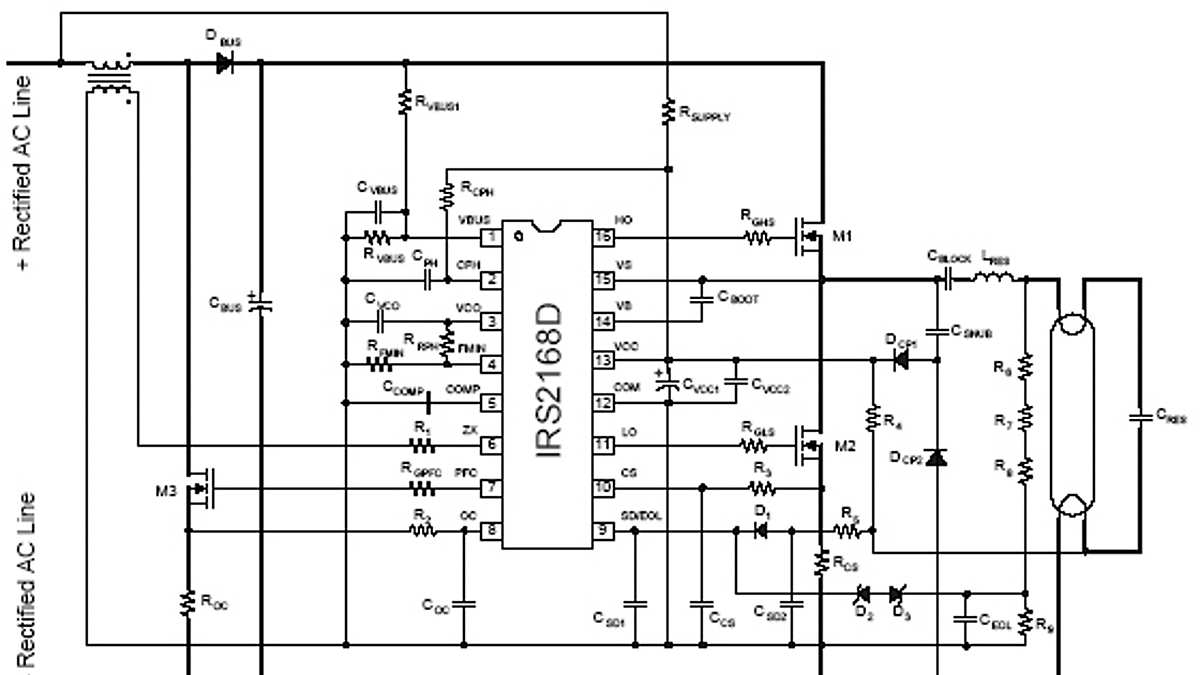

tc-irs2168d tc-irs2168d tc-irs2168d
×
