IR21363J

600 V three-phase gate driver IC with over current protection, enable and fault reporting
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR21363J
IR21363J
データシート

Product details

  • VBS UVLO (On)
    11.1 V
  • VBS UVLO (Off)
    10.9 V
  • VCC UVLO (On)
    11.1 V
  • VCC UVLO (Off)
    10.9 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    Three Phase
  • チャネル
    6
  • 伝搬遅延オフ
    400 ns
  • 伝搬遅延オン
    425 ns
  • 入力 Vcc
    12 V to 20 V
  • 出力電流 (Source)
    0.2 A
  • 出力電流 (Sink)
    0.35 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
IR21363JTRPBF
製品ステータス active
インフィニオンパッケージ
PLCC44
パッケージ名 N/A
包装サイズ 500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PLCC44
パッケージ名 -
包装サイズ 500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EiceDRIVER™ 600 V three phase half-bridge gate driver IC with typical 0.2 A source and 0.35 A sink current, for 11.1 V/10.9 V UVLO, 400 ns/380 ns propagation delay, and 0.46 VITRIP positive going threshold (VITRIP) in PLCC-44 package with junction-isolated level-shift technology for IGBTs and MOSFETs.

機能

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Over-current shutdown
  • Under-voltage lockout for all chan.
  • Over-current shutdown
  • Independent 3 half-bridge drivers
  • Matched prop. delay for all chan.
  • Cross-conduction prevention logic
  • 3.3 V logic compatible

図

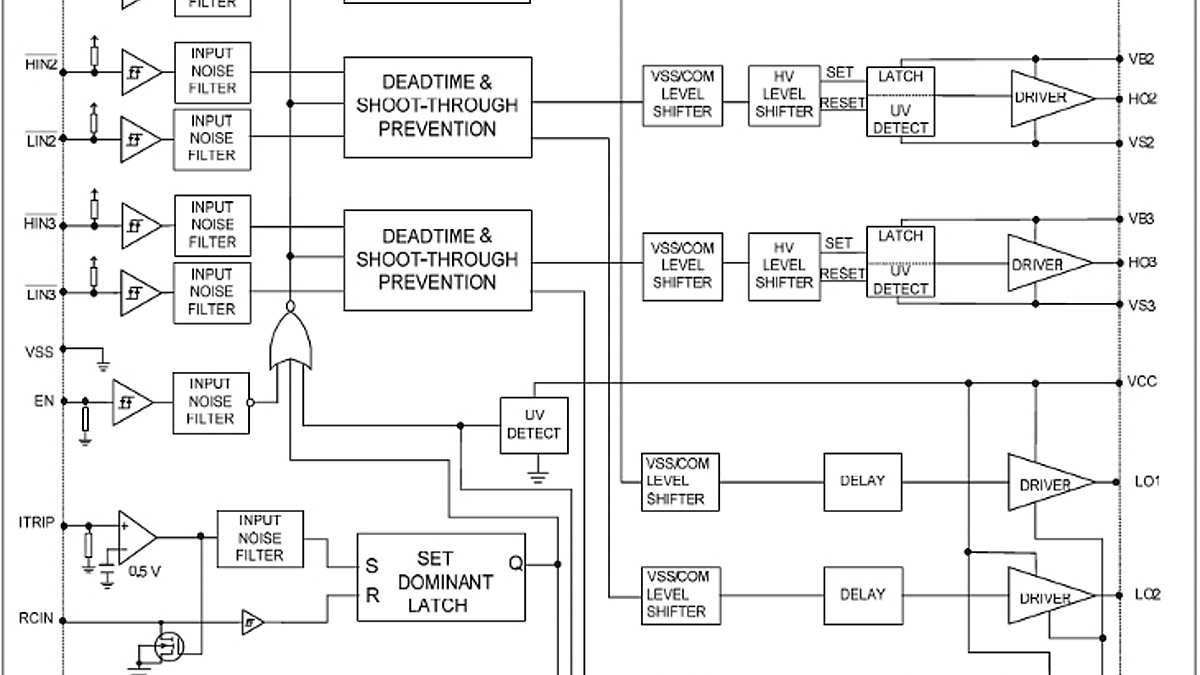

Block_diagram_IR2136x
Block_diagram_IR2136x
Block_diagram_IR2136x Block_diagram_IR2136x Block_diagram_IR2136x
×
