IR2132J

600 V three-phase gate driver IC with over current protection, OPAMP and fault reporting
データシート
パッケージ
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2132J
IR2132J
EA.
データシート

Product details

  • VBS UVLO (On)
    8.35 V
  • VBS UVLO (Off)
    7.95 V
  • VCC UVLO (On)
    9 V
  • VCC UVLO (Off)
    8.7 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    Three Phase
  • チャネル
    6
  • 伝搬遅延オフ
    425 ns
  • 伝搬遅延オン
    675 ns
  • 入力 Vcc
    10 V to 20 V
  • 出力電流 (Source)
    0.25 A
  • 出力電流 (Sink)
    0.5 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
IR2132JTRPBF IR2132JPBF
製品ステータス active discontinued
インフィニオンパッケージ
PLCC44
PLCC44
パッケージ名 N/A N/A
包装サイズ 500 1134
包装形態 TAPE & REEL TUBE
水分レベル 3 3
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PLCC44
パッケージ名 -
包装サイズ 500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

製品ステータス discontinued
インフィニオンパッケージ
PLCC44
パッケージ名 -
包装サイズ 1134
包装形態 TUBE
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
600 V Three Phase Driver IC with typical 0.25 A source and 0.5 A sink currents in 44 Lead PLCC package for IGBTs and MOSFETs. Also available in 28 Lead PIDP and 28 Lead SOICWB.

機能

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervoltage lockout
  • Typical deadtime 0.8 µs (IR2132)
  • Typical deadtime 2.5 µs (IR2130)
  • Over-current shutdown
  • Independent half-bridge drivers
  • Matched prop. delay for all chan.
  • 2.5 V logic compatible

用途

図

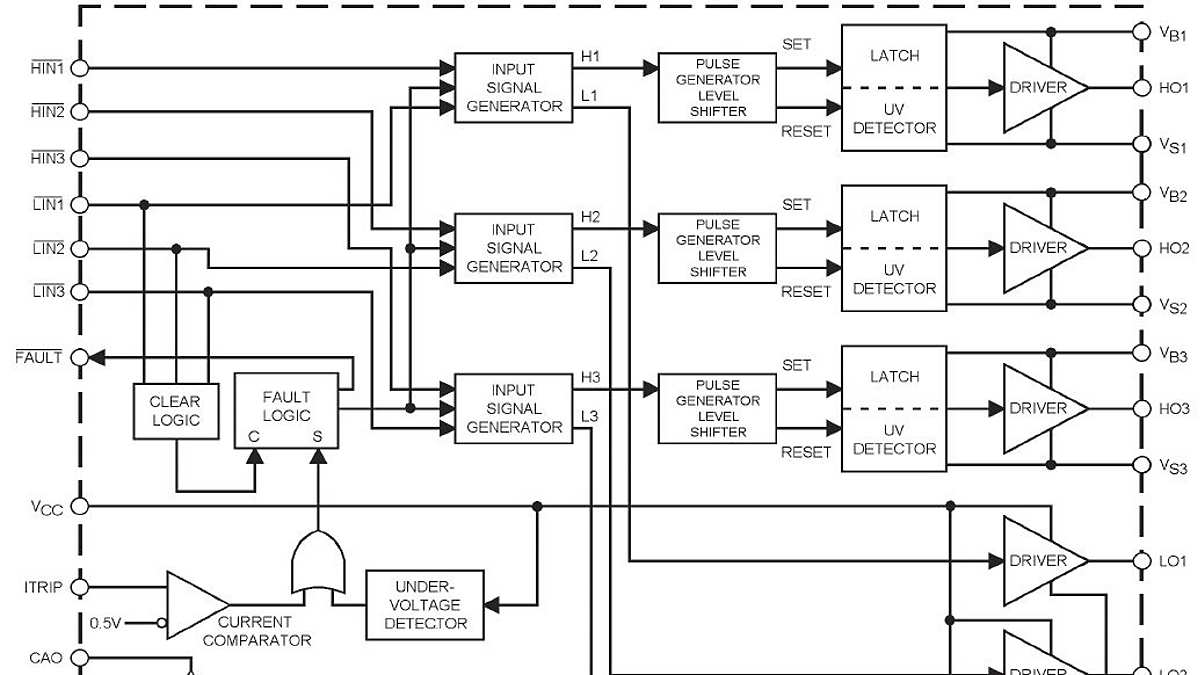

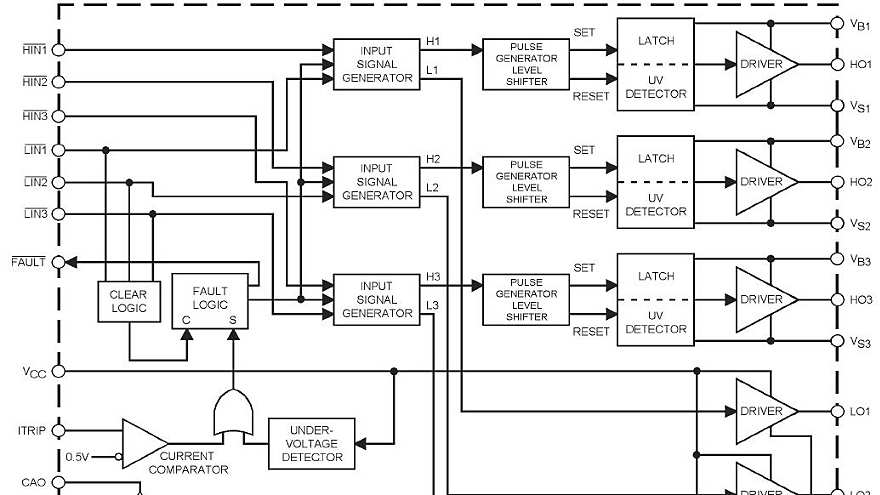

Circuit_Diagramm_IR2132
Circuit_Diagramm_IR2132
Circuit_Diagramm_IR2132 Circuit_Diagramm_IR2132 Circuit_Diagramm_IR2132
×
