IR2106S

600 V high-side and low-side gate driver IC
データシート
パッケージ
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2106S
IR2106S
EA.
データシート

Product details

  • VBS UVLO (On)
    8.9 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    High-side and low-side
  • チャネル
    2
  • 伝搬遅延オフ
    200 ns
  • 伝搬遅延オン
    220 ns
  • 入力 Vcc
    10 V to 20 V
  • 出力電流 (Source)
    0.2 A
  • 出力電流 (Sink)
    0.35 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
IR2106STRPBF IR2106SPBF
製品ステータス active discontinued
インフィニオンパッケージ
SOIC 8N
SOIC 8N
パッケージ名 N/A N/A
包装サイズ 2500 3800
包装形態 TAPE & REEL TUBE
水分レベル 2 2
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

製品ステータス discontinued
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 3800
包装形態 TUBE
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EiceDRIVER™ 600 V high and low-side gate driver IC with typical 0.2 A source and 0.35 A sink currents in 8 Lead SOIC package for IGBTs and MOSFETs . Also available in 8 Lead PDIP, 14 Lead SOIC, and 14 Lead PDIP.For the newest version with our SOI technology we recommend 2ED2106S06F , providing integrated bootstrap diode, better robustness and higher switching frequency

機能

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervoltage lockout
  • 3.3, 5, & 15 V logic input compati.
  • Matched prop. delay for both chan.
  • Logic & power ground +/- 5 V offset
  • Lower di/dt gate driver
  • Outputs in phase with inputs

図

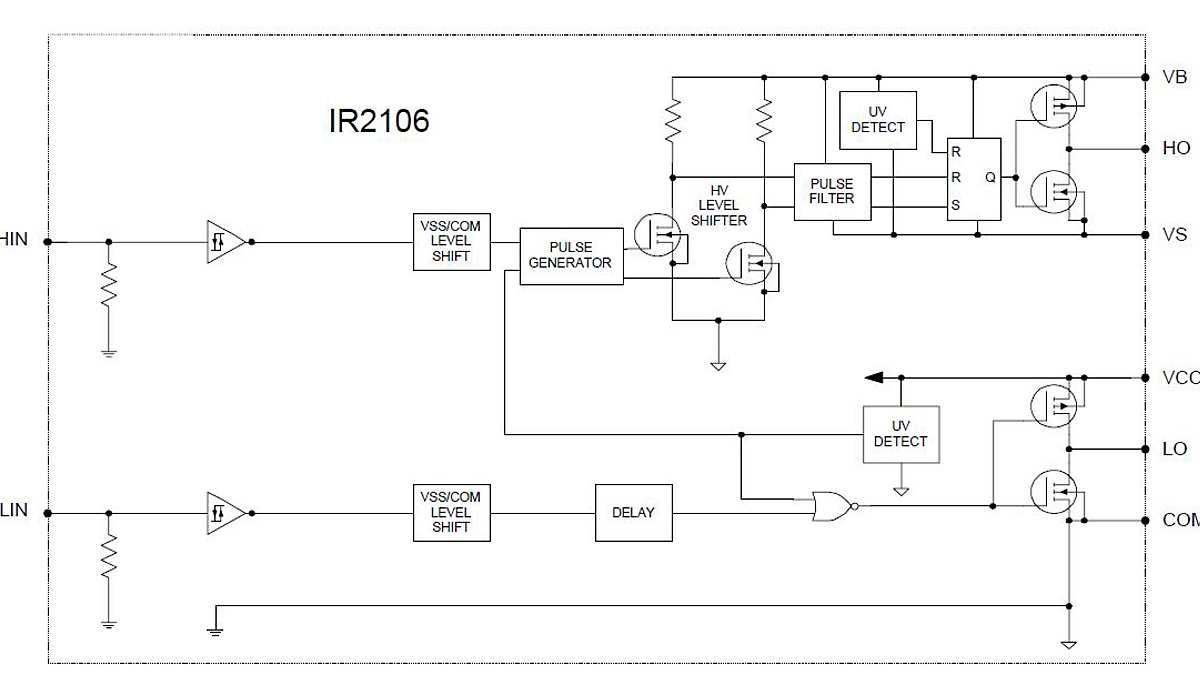

Circuit_Diagramm_IR2106

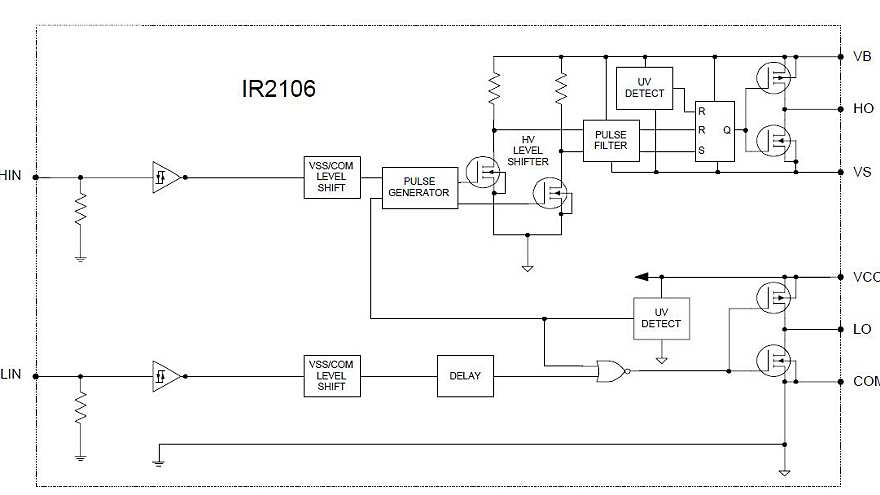

Circuit_Diagramm_IR2106
