IR11682SPBF

200V Dual Secondary Side High Speed SR Controller in a 8-Lead SOIC Package.
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR11682SPBF
IR11682SPBF
EA.
データシート

Product details

  • VCC
    8.6 V to 18 V
  • アプリケーション
    LCD TV, PDP TV, Telecom SMPS, AC-DC adapter
  • パッケージ
    8-Pin SOIC(NB)
推奨
OPN
IR11682STRPBF
製品ステータス active and preferred
インフィニオンパッケージ
SOIC 8N
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

利点

  • Secondary-side high speed controller for synchronous rectification in resonant half bridge topologies
  • 200V proprietary IC technology
  • Max 400KHz switching frequency
  • Anti-bounce logic and UVLO protection
  • 4A peak turn off drive current
  • Micropower start-up and ultra low quiescent current
  • 10.7V gate drive clamp
  • 80ns turn-off propagation delay
  • Wide Vcc operating range
  • Direct sensing for both Synchronous Rectifiers
  • Cycle by Cycle MOT Check Circuit prevents multiple false trigger GATE pulses
  • Minimal component count, Simple design, and Lead-free

図

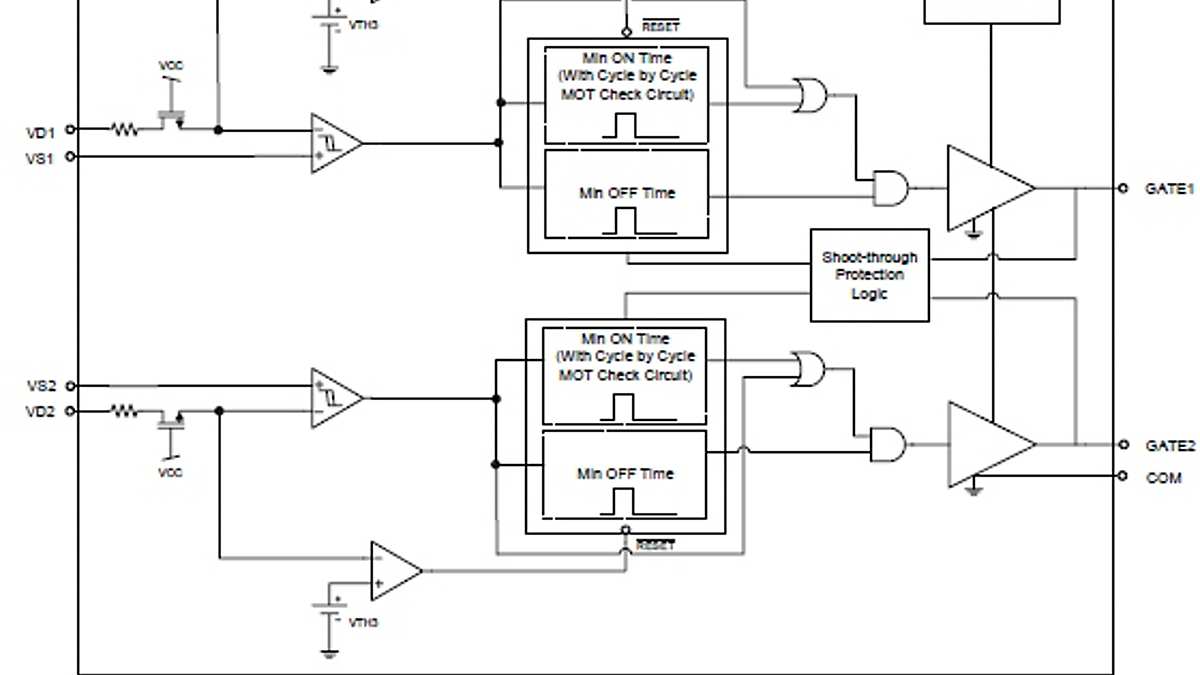

fbd-ir11682
fbd-ir11682
fbd-ir11682 fbd-ir11682 fbd-ir11682

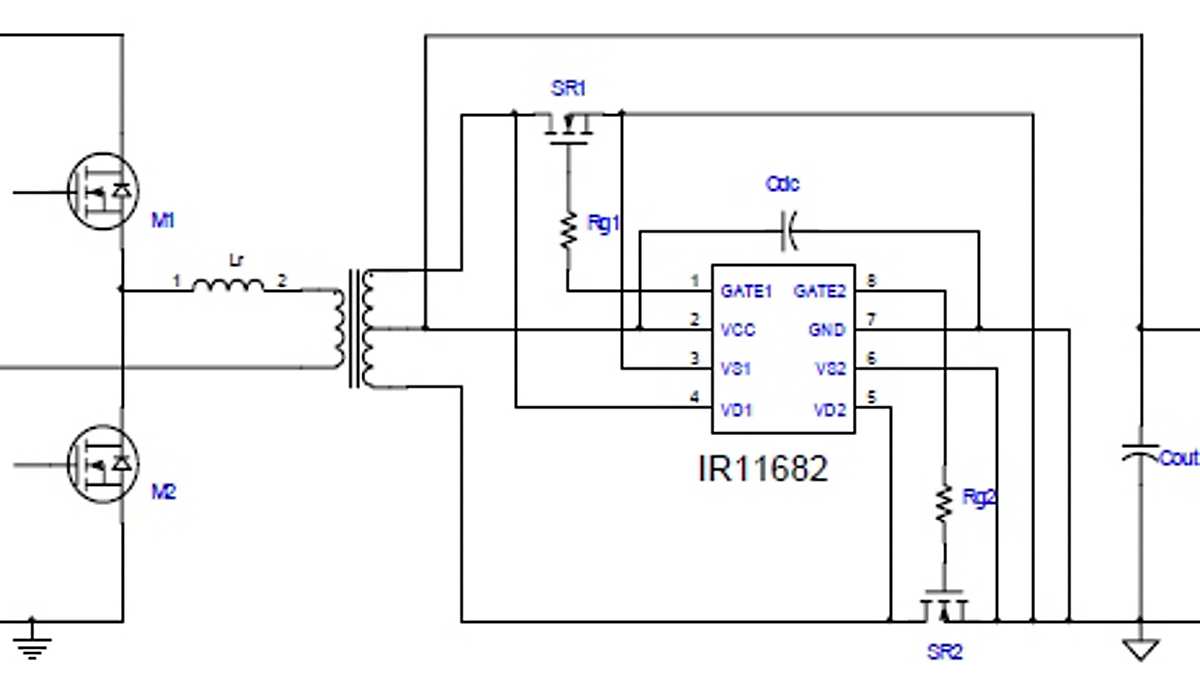

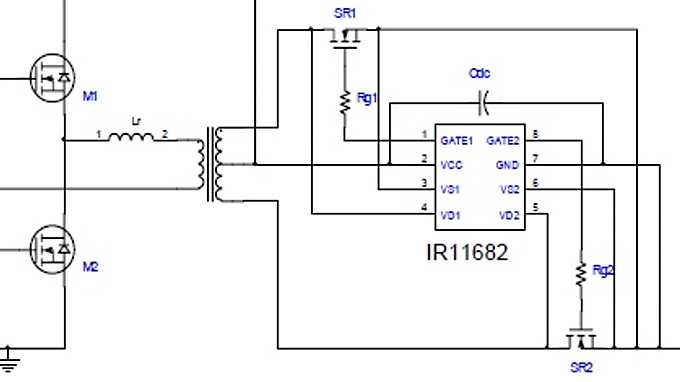

tc-ir11682 tc-ir11682 tc-ir11682
×
