IR1167BSPBF

生産終了
Smart secondary side driver IC designed to drive N-Channel MOSFETs used as synchronous rectifiers in isolated flyback converters.
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR1167BSPBF
IR1167BSPBF
データシート

Product details

  • VCC
    11.4 V to 18 V
  • アプリケーション
    LCD TV, PDP TV, Telecom SMPS, AC-DC Adapters, Server SMPS
  • パッケージ
    8-Pin SOIC(NB)
OPN
IR1167BSTRPBF
製品ステータス discontinued
インフィニオンパッケージ
SOIC 8N
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

利点

  • Secondary side high speed SR controller
  • DCM, CrCM and CCM flyback topologies
  • 200V proprietary IC technology
  • Max 500KHz switching frequency
  • Anti-bounce logic and UVLO protection
  • 7A peak turn off drive current
  • Micropower start-up and ultra low quiescent current
  • 10.7/14.5V gate drive clamp
  • 50ns turn-off propagation delay
  • Vcc range from 11.3V to 20V
  • Direct sensing of MOSFET drain voltage
  • Minimal component count, Simple design, and Lead-free
  • Compatible with 1W Standby, Energy Star, CECP, etc.

用途

図

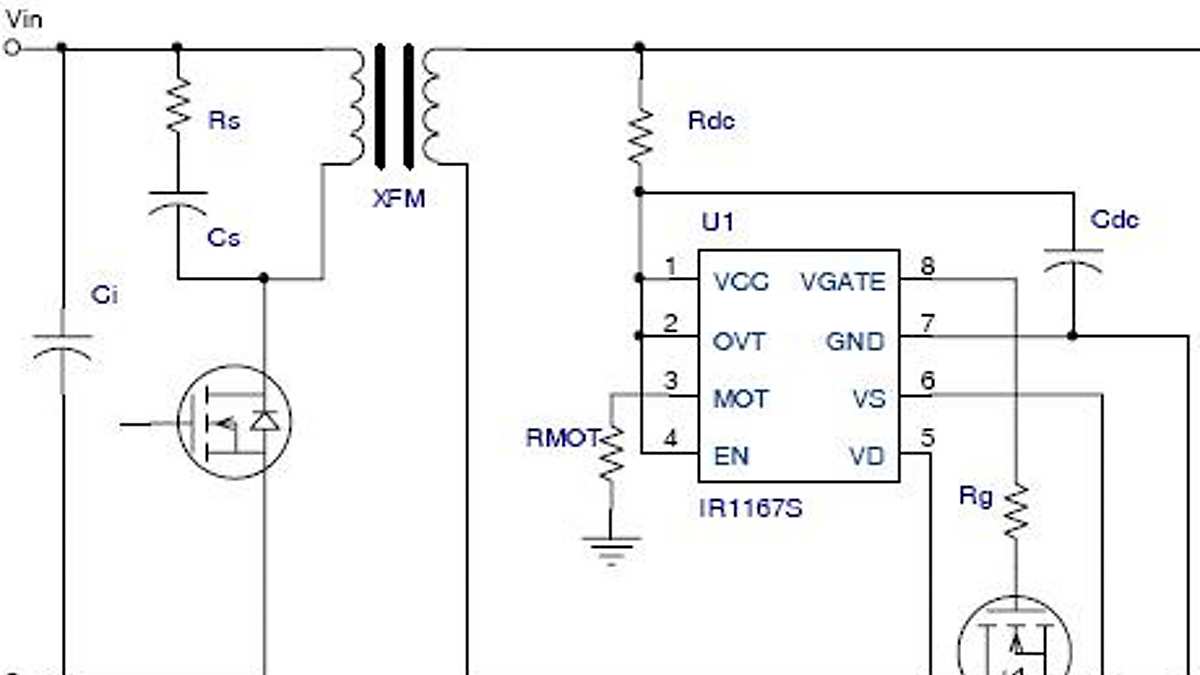

tc-ir1167
tc-ir1167
tc-ir1167 tc-ir1167 tc-ir1167

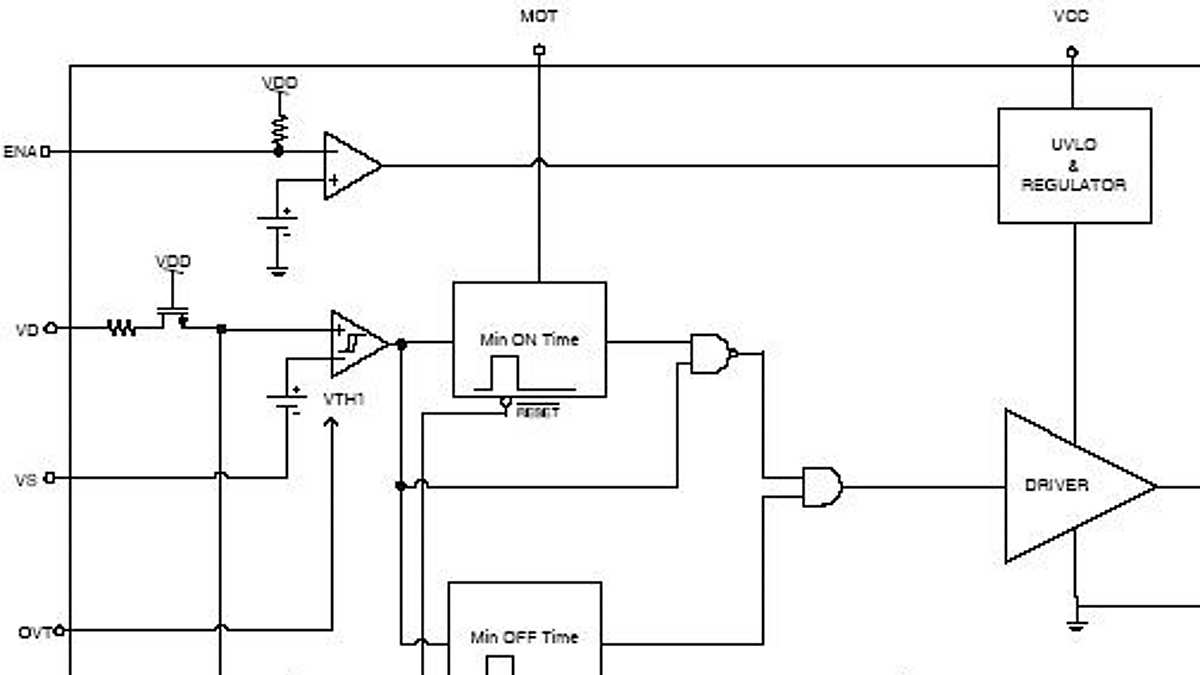

fbd-ir1167 fbd-ir1167 fbd-ir1167
×
