IPQC60R010S7A

Infineon’s lowest RDS(on)* A SJ MOSFET in the novel bottom-side-cooled QDPAK package, ideal for low-frequency switching automotive applications
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IPQC60R010S7A
IPQC60R010S7A
EA.
データシート

Product details

  • ID max
    50 A
  • IDpuls max
    801 A
  • Ptot max
    694 W
  • QG
    318 nC
  • QG (typ @10V)
    318 nC
  • RDS (on) max
    10 mΩ
  • VDS max
    600 V
  • VGS(th)
    4 V
  • Package
    Q-DPAK bottom-side cooled
  • Operating Temperature
    -40 °C to 150 °C
  • Mounting
    SMT
  • Technology
    CoolMOS™ S7A
  • Polarity
    N
推奨
OPN
IPQC60R010S7AXTMA1
製品ステータス active and preferred

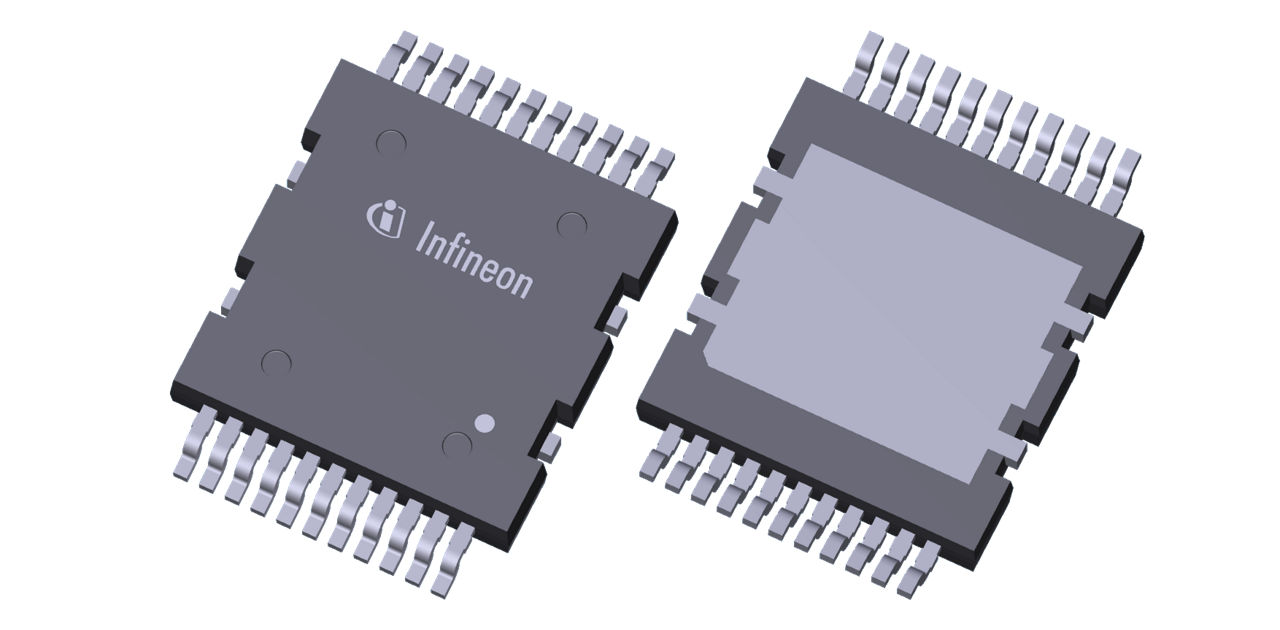

インフィニオンパッケージ
PG-HDSOP-22
パッケージ名 Q-DPAK bottom-side cooled
包装サイズ 750
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-HDSOP-22
パッケージ名 Q-DPAK bottom-side cooled
包装サイズ 750
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The automotive qualified AEC-Q101, 600 V CoolMOS™ S7A SJ MOSFET family is optimized to offer low conduction losses and features the lowest RDS(on) in the market when it comes to high-voltage SJ MOSFETs. It comes with an unprecedented RDS(on) x price figure of merit and is a perfect fit for HV solid state power distribution applications (HV eFuse, Solid State Circuit breaker) and active line rectification. The QDPAK-BSC package provides the intrinsic superior thermal and overload capabilities while enabling customers to utilize standardized SMD cooling and mounting techniques.

機能

  • CoolMOS™ 7 series
  • improved Ron * A

利点

  • Minimal conduction losses
  • Increases energy efficiency
  • More compact and easier designs
  • Lower TCO or BOM Cost

用途
