新規設計は非推奨
RoHS準拠

IPLK70R2K0P7

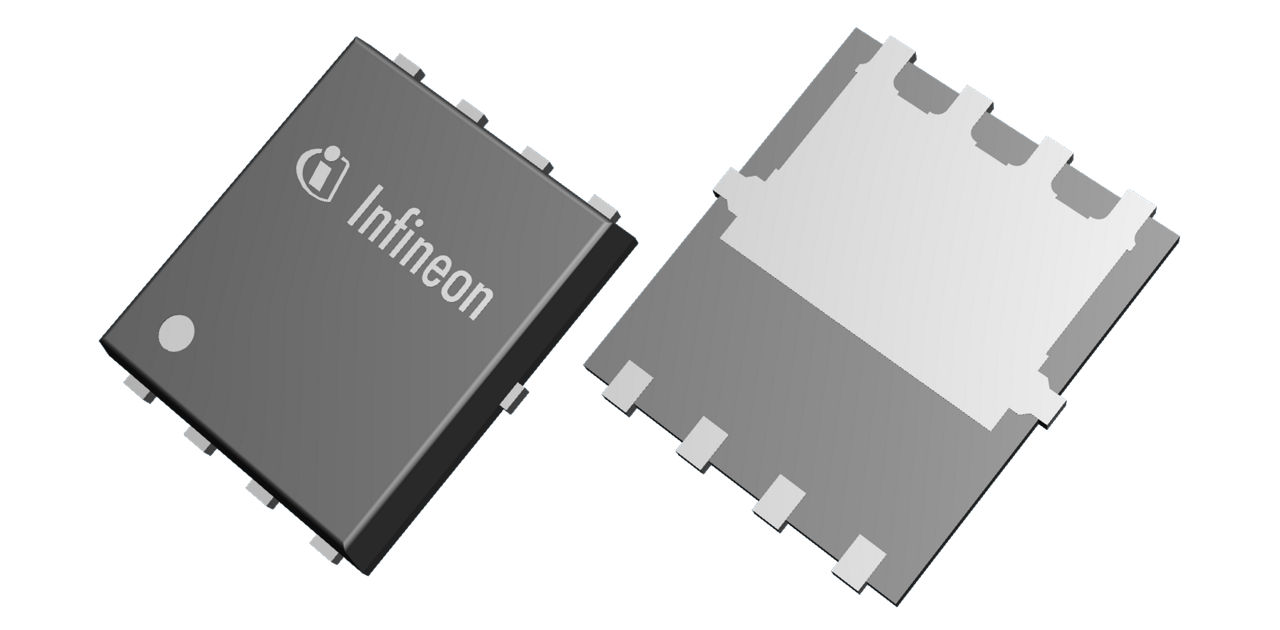

700 V CoolMOS™ P7 superjunction MOSFET in ThinPAK 5x6 package
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IPLK70R2K0P7
IPLK70R2K0P7
EA.
データシート

Product details

  • ID max
    3.1 A
  • ID (@25°C) max
    3.1 A
  • IDpuls max
    5.7 A
  • QG
    3.8 nC
  • QG (typ @10V)
    3.8 nC
  • RDS (on) max
    2000 mΩ
  • RDS (on) (@10V) max
    2000 mΩ
  • VDS max
    700 V
  • VGS(th)
    3 V
  • Package
    Thin-PAK 5x6
  • Budgetary Price €/1k
    0.26
  • Operating Temperature
    -55 °C to 150 °C
  • Mounting
    SMT
  • Polarity
    N
OPN
IPLK70R2K0P7ATMA1
製品ステータス not for new design
インフィニオンパッケージ
PG-TDSON-8
パッケージ名 Thin-PAK 5x6
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ
PG-TDSON-8
パッケージ名 Thin-PAK 5x6
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The 700 V CoolMOS™ P7 N-channel superjunction (SJ) MOSFET series has been developed to serve the forthcoming trends in flyback topologies. The technology addresses the low-power SMPS market, mainly focusing on mobile phone chargers and notebook adapters, but suitable for power supplies used within lighting applications, home entertainment (TV, game consoles, or audio), as well as auxiliary power supplies.

機能

  • CoolMOS™ 7 series
  • low gate charge
  • low stored energy in COSS
  • integrated gate resistor
  • Fieldproven CoolMOS™ quality
  • CoolMOS™ since 1998

利点

  • better control
  • high efficiency @ hard switching
  • higher power density
  • MOSFET suits hard & resonant topologies
  • Enables high power density
  • Enables better control
  • Kelvin source
