1200 V, 40 A IGBT7 S7 with anti-parallel diode in TO-247-4 package
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IKZA40N120CS7
IKZA40N120CS7
データシート


製品仕様情報

  • Eoff (Hard Switching)
    3.65 mJ
  • Eon
    2.1 mJ
  • IC (@ 100°) (最大)
    56 A
  • IC (@ 25°) (最大)
    82 A
  • ICpuls (最大)
    120 A
  • IF (最大)
    69 A
  • IFpuls (最大)
    120 A
  • Irrm
    63 A
  • Ptot (最大)
    357 W
  • QGate
    230 nC
  • Qrr
    6300 nC
  • RGint
    0 Ω
  • RG
    4 Ω
  • td(off)
    258 ns
  • td(on)
    19 ns
  • tf
    260 ns
  • tr
    19 ns
  • tSC
    8 µs
  • VCE(sat)
    2 V
  • VCE (最大)
    1200 V
  • VF
    1.6 V
  • VGE(th)
    5.7 V
  • スイッチング周波数 範囲
    2 kHz～20 kHz
  • パッケージ
    TO-247-4
  • 技術
    TRENCHSTOP™ IGBT7

OPN
IKZA40N120CS7XKSA1
製品ステータス discontinued
インフィニオン パッケージ
PG-TO247-4
パッケージ名 TO247 4-pin (asymmetric leads)
梱包サイズ 240
梱包形態 TUBE
MSL (湿度感受性レベル) N/A
防湿梱包 NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes

製品ステータス discontinued
インフィニオン パッケージ
PG-TO247-4
パッケージ名 TO247 4-pin (asymmetric leads)
梱包サイズ 240
梱包形態 TUBE
MSL (湿度感受性レベル) -
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
Hard-switching 1200 V, 40 A TRENCHSTOP ™ IGBT7 S7 discrete in TO-247 package with EC7 diode inside. It offers low VCEsat to achieve very low conduction losses in target applications and the co-packed very soft and fast emitter controlled diode helps to minimize switching losses contibuiting to overall low total losses.

特長

  • Very Low VCEsat
  • Good controllability
  • Full rated free wheeling diode
  • Diode with improved softness
  • Robustness against harsh condition
  • Robustness against HV-H3TRB
  • 8 us short circuit time
  • Very tight parameter distribution
  • Maximum operating Tj of 175 °C

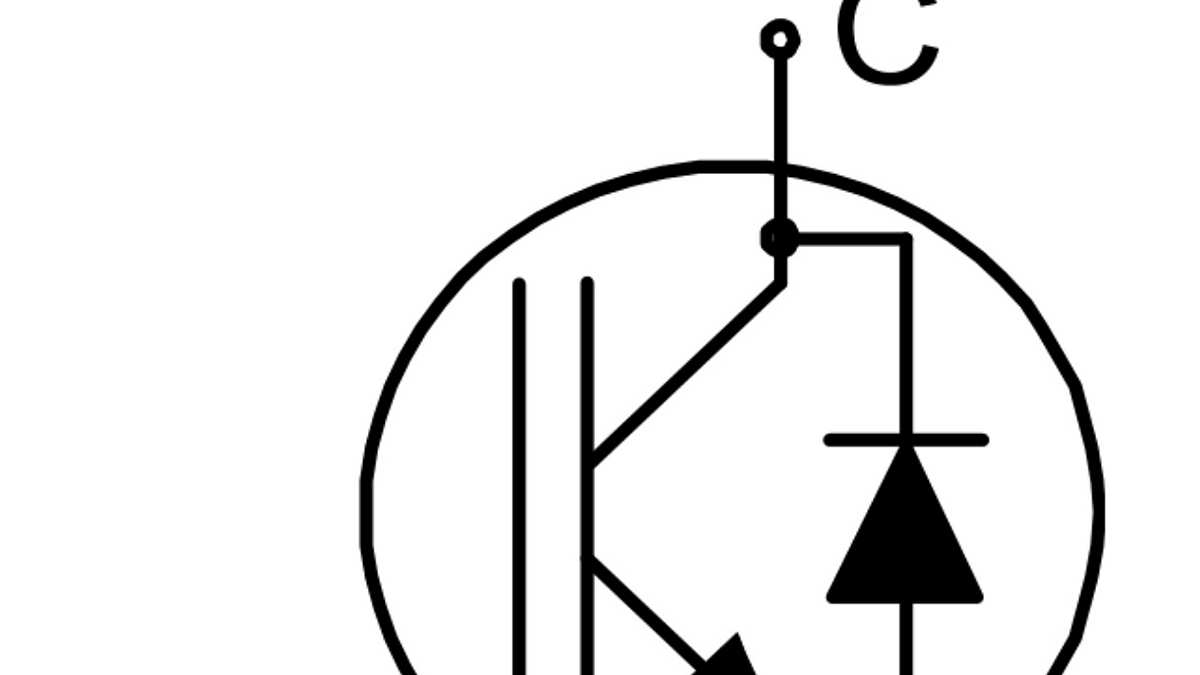

図
