IKQ50N120CH7

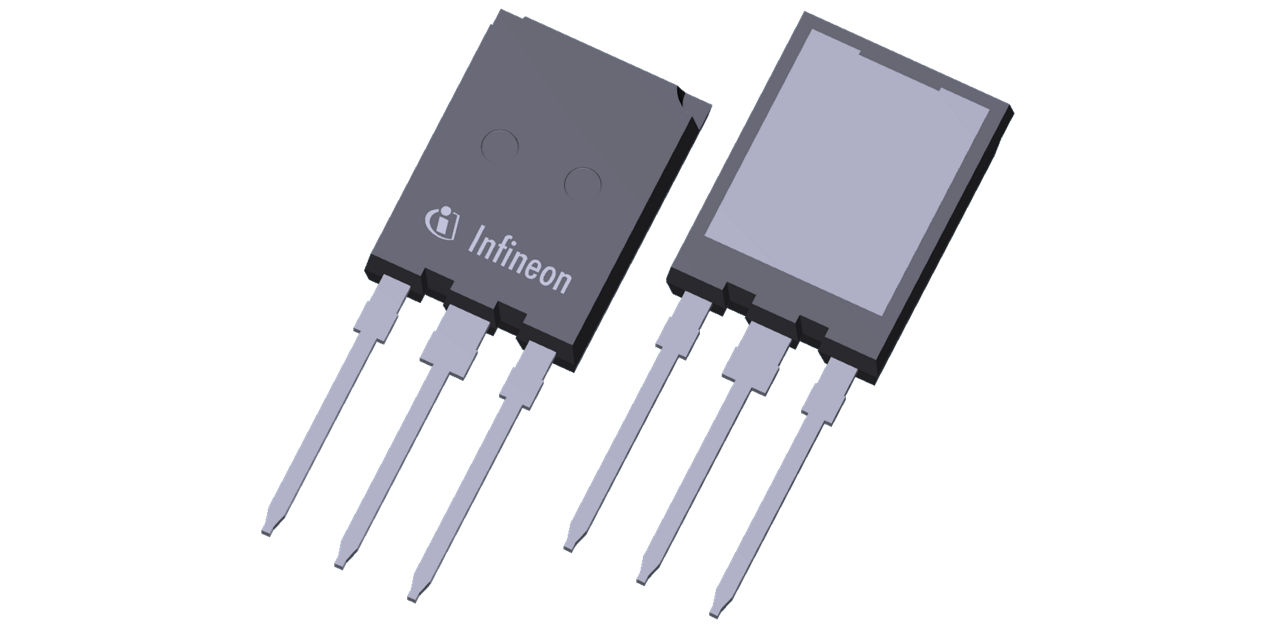

1200 V, 50 A IGBT with anti-parallel diode in TO-247PLUS 3pin package
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IKQ50N120CH7
IKQ50N120CH7
EA.
データシート

Product details

  • Eoff (Hard Switching)
    2.57 mJ
  • Eon
    3.96 mJ
  • IC (@ 100°) max
    62 A
  • IC (@ 25°) max
    71 A
  • ICpuls max
    200 A
  • IF max
    66 A
  • IFpuls max
    200 A
  • Irrm
    44 A
  • Ptot (@ TA=25°C) max
    398 W
  • QGate
    366 nC
  • Qrr
    4540 nC
  • RGint
    0 Ω
  • RG
    8 Ω
  • td(off)
    391 ns
  • td(on)
    38 ns
  • tf
    119 ns
  • tr
    34 ns
  • VCE(sat)
    2 V
  • VCE max
    1200 V
  • VF
    2.5 V
  • VGE(th)
    5.5 V
  • スイッチング周波数
    16 kHz to 100 kHz
  • パッケージ
    TO247-3-PLUS
  • 技術
    TRENCHSTOP™ IGBT7
推奨
OPN
IKQ50N120CH7XKSA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TO247-3
パッケージ名 N/A
包装サイズ 240
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TO247-3
パッケージ名 -
包装サイズ 240
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
Hard-switching 1200 V, 50 A TRENCHSTOP™ IGBT7 H7 discrete in TO-247PLUS 3pin package technology has been developed to fulfill the demand in applications focusing on decarbonization such as solar photovoltaic, uninterruptible power supplies and battery chargers.

機能

  • Excellent VCEsat behav.
  • Fast switching behavior
  • Low EMI emissions
  • Optimized diode for target applica.
  • Low Qrr
  • Low gate resistor select. possible
  • Excellent switch.behavior (@>5 Ω)
  • Offering Tj(max) of 175 °C
