IKFW40N60DH3E

600 V, 30 A IGBT with anti-parallel diode in TO-247 package
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IKFW40N60DH3E
IKFW40N60DH3E
EA.
データシート

Product details

  • Eoff (Hard Switching)
    0.36 mJ
  • Eon
    0.87 mJ
  • IC (@ 25°) max
    34 A
  • ICpuls max
    90 A
  • IF max
    35 A
  • IFpuls max
    90 A
  • Irrm
    9.9 A
  • Ptot max
    111 W
  • QGate
    107 nC
  • Qrr
    0.4 nC
  • RGint
    0 Ω
  • RG
    10 Ω
  • td(off)
    144 ns
  • td(on)
    18 ns
  • tf
    16 ns
  • tr
    34 ns
  • VCE(sat)
    2.3 V
  • VCE max
    600 V
  • VF
    1.6 V
  • Switching Frequency
    18 kHz to 60 kHz
  • Package
    PG-TO247-3
  • Technology
    IGBT HighSpeed 3
推奨
OPN
IKFW40N60DH3EXKSA1
製品ステータス active

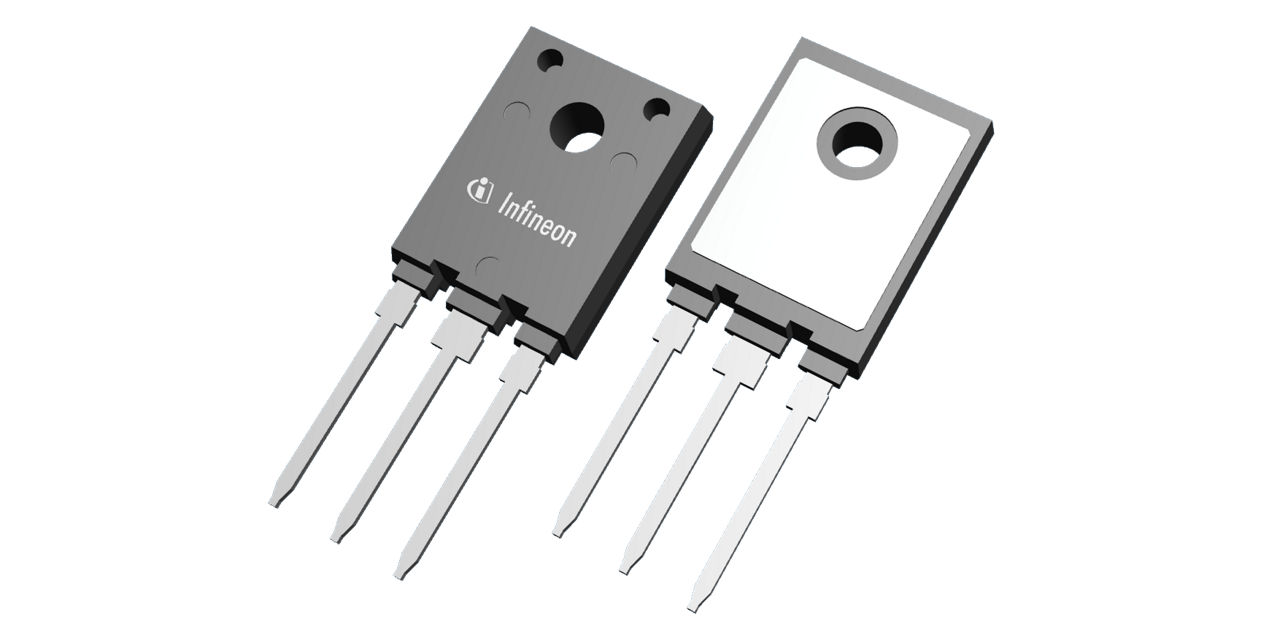

インフィニオンパッケージ
PG-HSIP247-3
パッケージ名 TO-247-3 advanced isolation
包装サイズ 240
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-HSIP247-3
パッケージ名 TO-247-3 advanced isolation
包装サイズ 240
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
Hard-switching 600 V, 30 A high speed TRENCHSTOP™ IGBT3 co-packed with Rapid 1 fast and soft anti-parallel diode in a TO-247 advanced isolation package for a best cost efficient solution.

機能

  • Short circuit withstand time 5μs
  • Positive temperature coefficient
  • Low EMI
  • Very soft Anti-parallel diode
  • Maximum junction temperature 175°C
  • 2500 VRMSelectrical isolation
  • 100% tested isolated mounted surface
  • Pb-free lead plating; RoHS compliant
  • Qualified for industrial application

利点

  • No need of isolation/thermal grease
  • 35% reduction in assembling time
  • eliminated faults of isolation foil
  • Up to 10°C lower Tc
  • Up to 20% Ioutincrease
  • manufacturing process control
  • Easy paralleling
