これはサポート終了製品であることに注意してください。 新しい代替製品バージョンを見る これはサポート終了製品であることに注意してください。 新しい代替製品バージョンを見る
生産終了
生産終了
RoHS準拠

IGO60R070D1

生産終了
Gallium nitride CoolGaN™ 600V e-mode power transistor IGO60R070D1 for ultimate efficiency and reliability
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IGO60R070D1
IGO60R070D1
データシート

Product details

  • ID (@ TA=25°C) max
    31 A
  • IDpuls (@25°C) max
    60 A
  • Ptot max
    125 W
  • QG
    5.8 nC
  • RDS (on) (typ)
    55 mΩ
  • VBRDSS max
    600 V
  • VDS max
    600 V
  • VGS(th)
    1.2 V
  • パッケージ

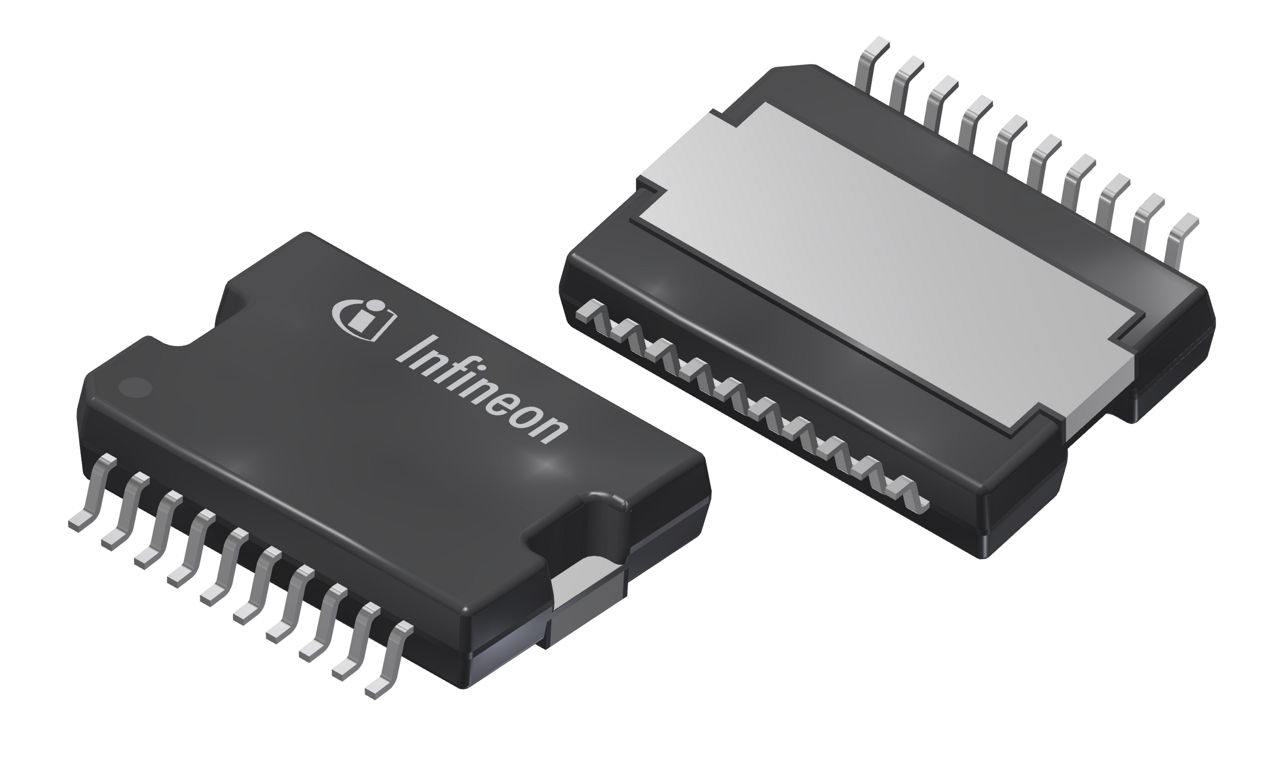

    DSO-20-85
  • 環境規制対応
    RoHS compliant, Halogen free
  • 製品名
    IGO60R070D1
  • 言語
    SPICE
  • 認定
    Industrial
OPN
IGO60R070D1AUMA2
製品ステータス discontinued
インフィニオンパッケージ
PG-DSO-20
パッケージ名 N/A
包装サイズ 800
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
PG-DSO-20
パッケージ名 -
包装サイズ 800
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
The IGO60R070D1 enables more compact topologies and increased efficiency at higher frequency operation. It is certified through an extensive GaN-specific qualification process, exceeding industry standards. Housed in the leaded SMD DSO-20-85 package, it is designed for optimal power dissipation required in modern data centers, server , telecom , renewables, and numerous other applications.

機能

  • E-mode HEMT – normally OFF
  • Ultrafast switching
  • No reverse-recovery charge
  • Capable of reverse conduction
  • Low gate charge, low output charge
  • Superior commutation ruggedness
  • JEDEC qualified (JESD47, JESD22)
  • Low dynamic RDS(on)
  • Bottom-side cooled

利点

  • Improves system efficiency
  • Improves power density
  • Enables higher operating frequency
  • System cost reduction savings
  • Reduces EMI
