IFX90121EL V50

The IFX90121EL V50 is a high frequency PWM step-down DC/DC converter with an integrated PMOS power switch, packaged in a small PG-SSOP-14
データシート
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IFX90121EL V50
IFX90121EL V50
データシート

Product details

  • Iq max
    500 mA
  • Iq
    45 µA
  • VQ (マルチ)
    5.0 V
  • インヒビット
    yes
  • ウォッチドッグ
    no
  • ピークリフロー温度 max
    260 °C
  • プロダクトID
    SP001118296
  • モイスチャー感度レベル
    3
  • リセット
    no
  • リフロー回数
    3
  • リプレースメント
    TLF50211EL
  • レギュレーター タイプ
    Buck Regulator
  • 保護
    yes
  • 備考
    Vin up to 45V, 2.2 MHz Step-Down Regulator with Low Quiescent Current, PG-SSOP-14
  • 出力電流タイプ
    Buck Converter
  • 動作温度
    -40 °C to 150 °C
  • 実装
    SMT
  • 許容範囲
    2(4)%
OPN
製品ステータス
インフィニオンパッケージ
パッケージ名
包装サイズ
包装形態
水分レベル
モイスチャーパッキン
鉛フリー
ハロゲンフリー
RoHS準拠
Infineon stock last updated:
Fixed 5V, 500mA, 2.2 MHz Step-Down Converter with low quiescent current and integrated powertransistor

機能

  • 500 mA step down voltage regulator
  • 5 V Output voltage
  • ± 2% output voltage tolerance
  • Low quiescent current (less than 45μA at nominal input voltage)
  • Integrated power transistor
  • Current mode PWM regulation
  • PFM mode for light load current
  • Input voltage range from 4.75V to 45V
  • 2.2 MHz switching frequency
  • 100% Duty cycle
  • Synchronization input
  • Very low shutdown current consumption (<2 μA)
  • Soft-start function
  • Input under voltage lockout
  • Suited for industrial applications: Tj = -40 °C to +125 °C
  • Green Product (RoHS compliant

利点

  • High switching frequency of 2.2MHz allows use of small inductors and capacitors henceminimizing board space required
  • Low quiescent current in shutdown makes the device suitable for battery powered systems
  • Pulse Frequency Modulation to optimize efficiency in light load conditions

用途

図

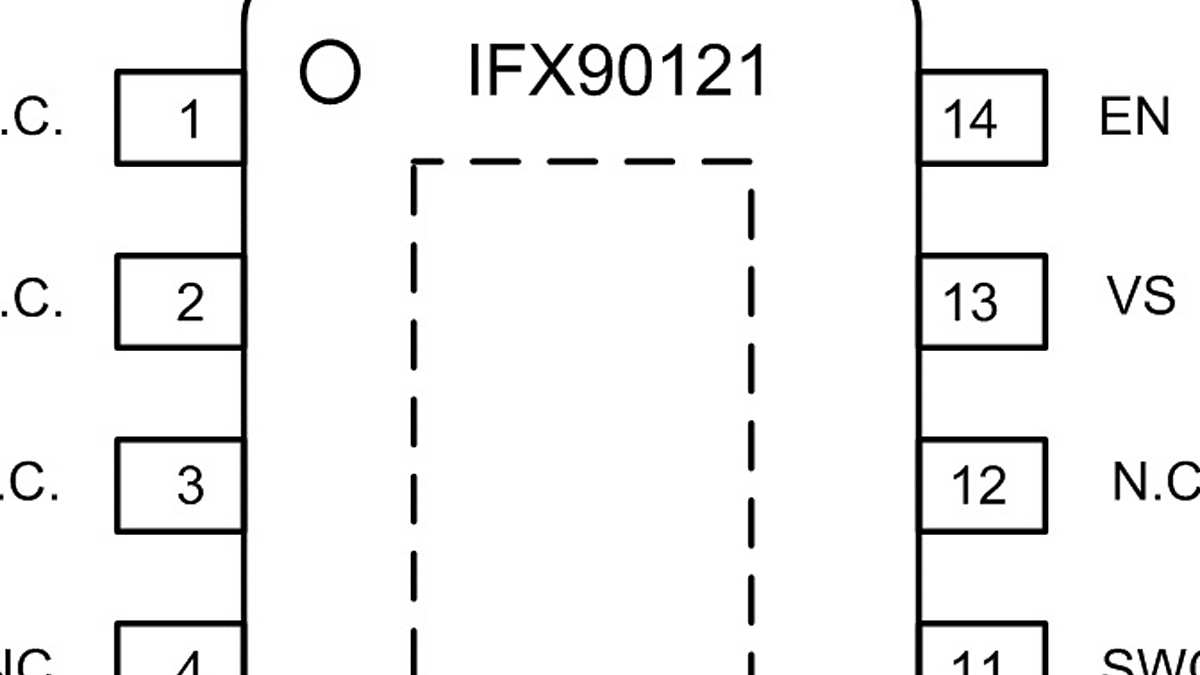

IFX90121ELV50_PinOut
IFX90121ELV50_PinOut
IFX90121ELV50_PinOut IFX90121ELV50_PinOut IFX90121ELV50_PinOut

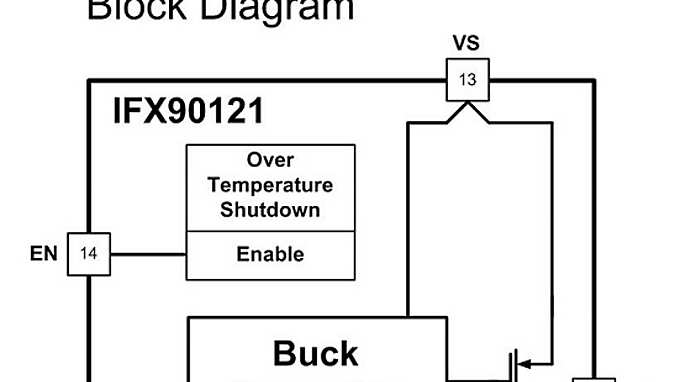

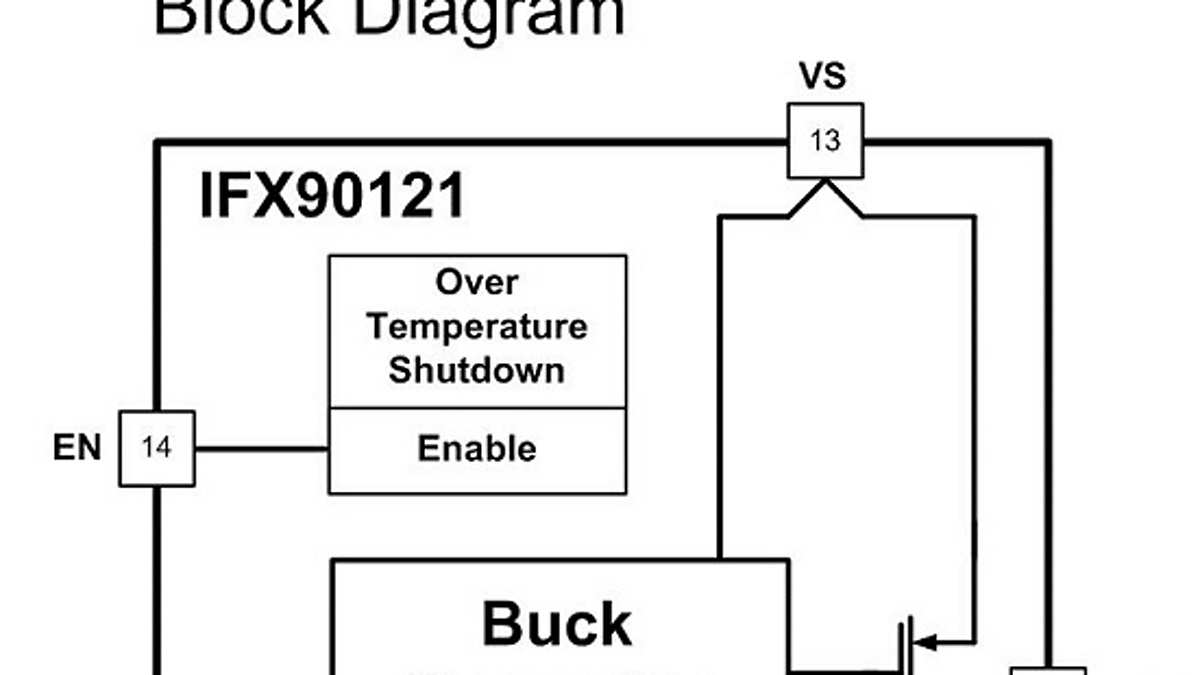

Blockdiag_IFX90121 Blockdiag_IFX90121 Blockdiag_IFX90121

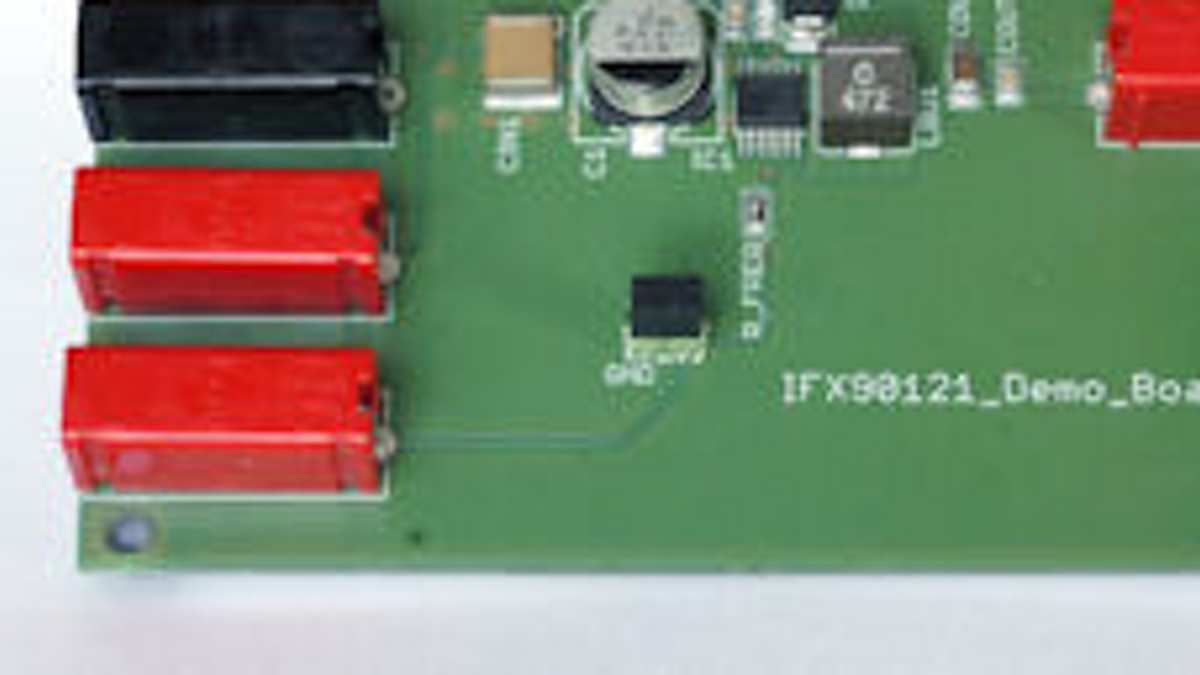

IFX90121_low_resolution IFX90121_low_resolution IFX90121_low_resolution

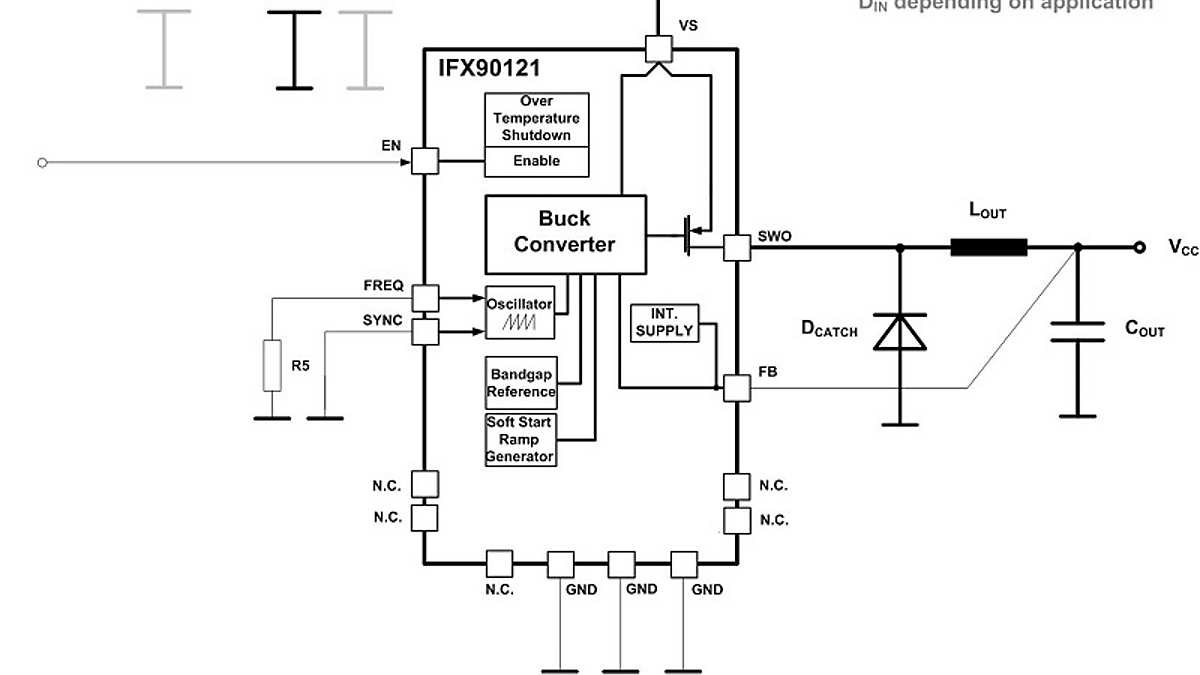

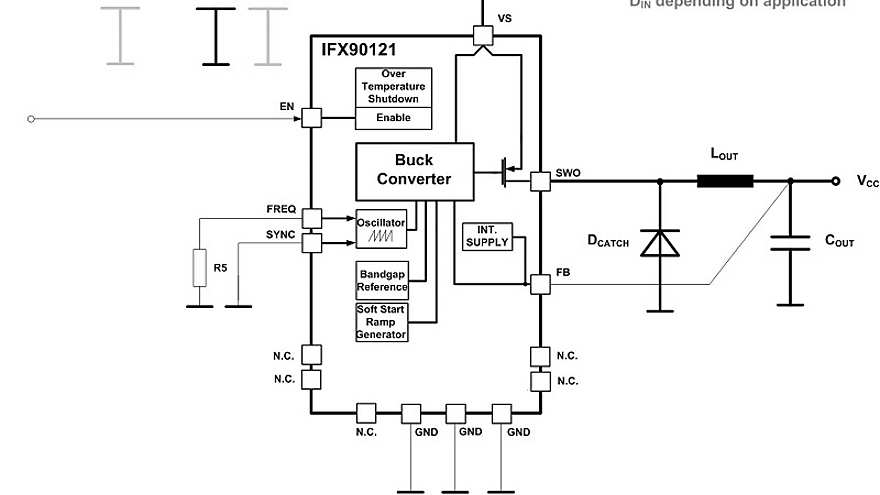

ApplicationDiagram_IFX90121 ApplicationDiagram_IFX90121 ApplicationDiagram_IFX90121
×
