IDFW60C65D1

650 V silicon power diode in TO-247 advanced isolation package
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IDFW60C65D1
IDFW60C65D1
データシート

Product details

  • I(FSM) max
    240 A
  • IF
    60 A
  • IR max
    40 µA
  • Irrm
    17.6 A
  • Ptot max
    100 W
  • Qrr
    0.76 µC
  • RthJC max
    1.5 K/W
  • trr
    112 ns
  • VF
    1.45 V

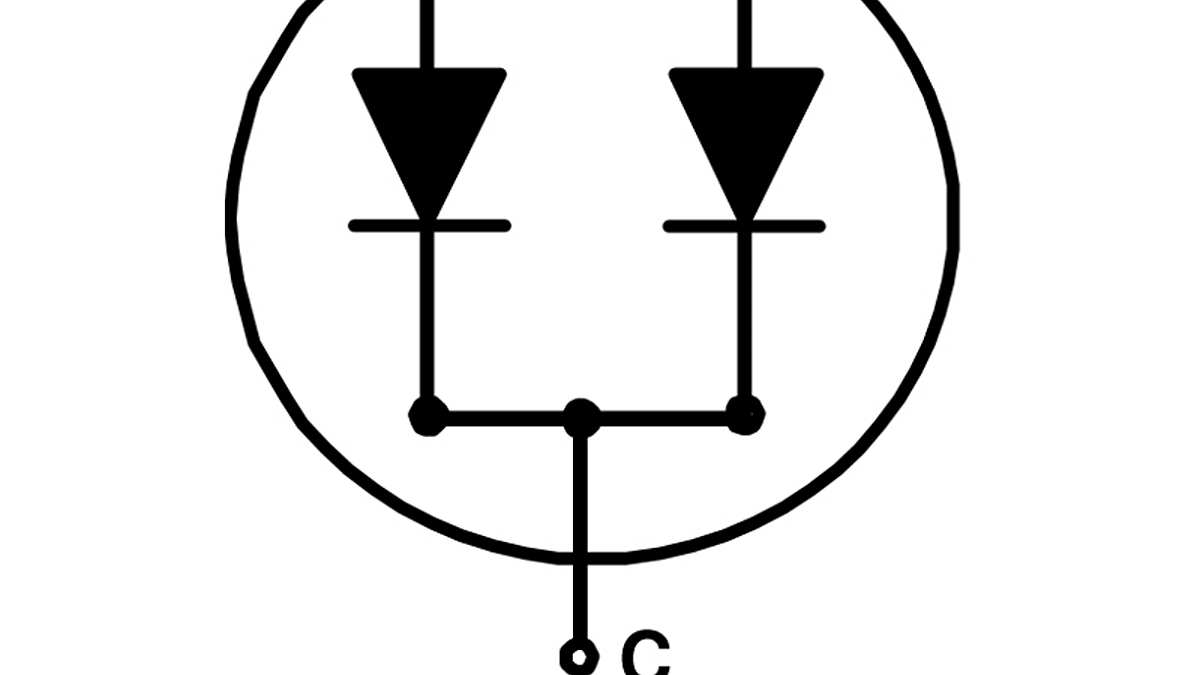

  • コンフィギュレーション
    Common Cathode
  • パッケージ
    TO-247
  • 動作温度
    -40 °C to 175 °C
  • 実装
    THT
  • 電圧クラス max
    650 V
推奨
OPN
IDFW60C65D1XKSA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-HSIP247-3
パッケージ名 N/A
包装サイズ 240
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-HSIP247-3
パッケージ名 -
包装サイズ 240
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
Rapid 1 switching 650 V, 60 A emitter controlled silicon power diode in a TO-247 advanced isolation package for a best cost efficient solution.

機能

  • 650V emitter controlled technology
  • Temperature stable behaviour
  • Low forward voltage (VF)
  • Low reverse recovery charge (Qrr)
  • Low reverse recovery current (Irrm)
  • 2500 VRMSelectrical isolation
  • 100% tested isolated mounted surface
  • Pb-free plating: RoHS compliant

利点

  • Easy paralleling
  • No need of isolation/thermal grease
  • Reduction in assembling time
  • eliminated faults of isolation foil
  • Up to 10°C lower Tc
  • Up to 20% Iout increase
  • Manufacturing process control

図

IDFWxx
IDFWxx
IDFWxx IDFWxx IDFWxx
×
