IAUCN04S7N047G

新規
IMS基板およびレガシー互換性のためのSSO4G 5x6のOptiMOS 7™ 40 V
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IAUCN04S7N047G
IAUCN04S7N047G
データシート

製品仕様情報

  • Country of Assembly (Last BE site, current, subject to change)
    Malaysia
  • Country of Diffusion (Last FE site, current, subject to change)
    Austria
  • Currently planned availability until at least
    2038
  • ID (@25°C) (最大)
    79 A
  • QG (typ @10V) (最大)
    17 nC
  • QG (typ @10V)
    13 nC
  • RDS (on) (@10V) (最大)
    4.7 mΩ
  • VDS (最大)
    40 V
  • VGS(th) (範囲)
    2.2 V ～ 3 V
  • VGS(th)
    2.6 V
  • パッケージ
    SSO4G
  • 動作温度 (範囲)
    -55 °C ～ 175 °C
  • 技術
    OptiMOS™7
  • 極性
    N
  • 認定
    Automotive
推奨
OPN
IAUCN04S7N047GATMA1
製品ステータス active and preferred

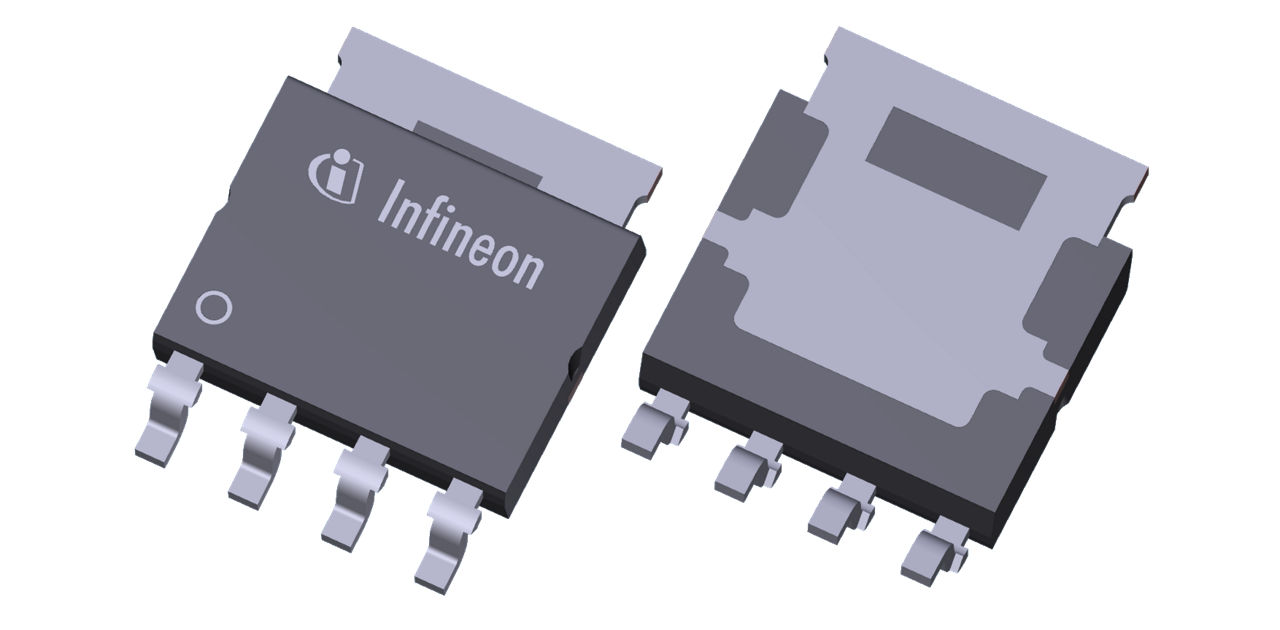

インフィニオンパッケージ
PG-THSOG-4
パッケージ名 SSO4G
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-THSOG-4
パッケージ名 SSO4G
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
SSO8 5x6標準パッケージは、将来の自動車設計とアプリケーションに最適なパフォーマンスと価格の選択肢です。インフィニオンは、SSO4G 5x6リード パッケージのOptiMOS™ 7 40 Vを備えた、より小型の自動車用ポートフォリオを提供しています。SSO4G 5x6リード パッケージのOptiMOS™ 7 40 V製品ファミリーは、1.0～4.7 mΩの範囲で、IMSアプリケーションに重点を置いた限定的なポートフォリオと、パフォーマンスと価格を両立した100 %のレガシー互換性設計を提供します。

特長

  • 5x6 mm²のフットプリント
  • 高電流能力
  • 最先端のOptiMOS-7™ 40 Vで利用可能
  • RDS (on) 範囲: 1.0 mΩ～4.7 mΩ
  • フットプリント設計の互換性
  • 5x6 mm²ガルウィングリード パッケージ

利点

  • 最高レベルの電力密度と電流容量
  • 高い熱容量のリードフレームパッケージ
  • 導通損失の低減
  • スイッチング動作の最適化
  • 絶縁金属基板向けの高いTCoB (オンボード熱サイクル) 性能
  • レガシー フットプリント設計との互換性
