FZ800R45KL3_B5

4500 V, 800 A single switch IGBT module
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FZ800R45KL3_B5
FZ800R45KL3_B5
EA.
データシート

Product details

  • IC(nom) / IF(nom)
    800 A
  • IC max
    800 A
  • VCE(sat) (Tvj=25°C typ)
    2.5 V
  • VCES / VRRM
    4500 V
  • VF (Tvj=25°C typ)
    2.5 V
  • Configuration
    Single switch
  • Housing
    IHV
  • Dimensions (width)
    140 mm
  • Dimensions (length)
    130 mm
  • Technology
    IGBT3 - L3
  • Features
    10.4kV isolation
  • Qualification
    Industrial, Traction
  • Voltage Class max
    4500 V
推奨
OPN
FZ800R45KL3B5NOSA2
製品ステータス active
インフィニオンパッケージ A-IHV130
パッケージ名 N/A
包装サイズ 2
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ A-IHV130
パッケージ名 -
包装サイズ 2
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

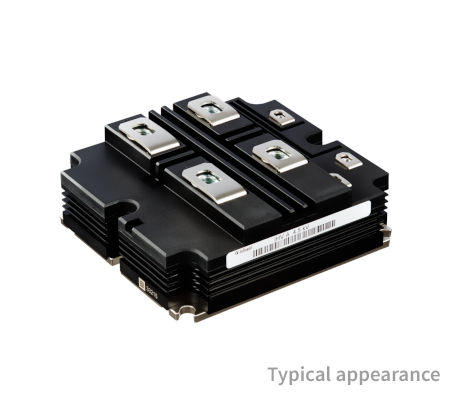

IHV 4500 V , 800 A 130 mm single switch IGBT Module with Trench/Fieldstop IGBT3, Emitter Controlled 3 diode and isolated AlSiC Base Plate.

機能

  • High DC stability
  • Low VCEsat
  • Extended storage temperature
  • * down to T(stg) = -55°C
  • Package with CTI > 600
  • Package insulation 10.4 kV AC 1min
  • High creepage & clearance distances
  • AlSiC base plate with AlN substrate
  • for increased Thermal cycling
  • Fire & smoke EN45545 R22, R23 : HL3

利点

  • Standardized housing: 130x140x48 mm
  • decades of field experience
  • Long service life
  • Tough against overloads & faults
  • Low FIT Rate
