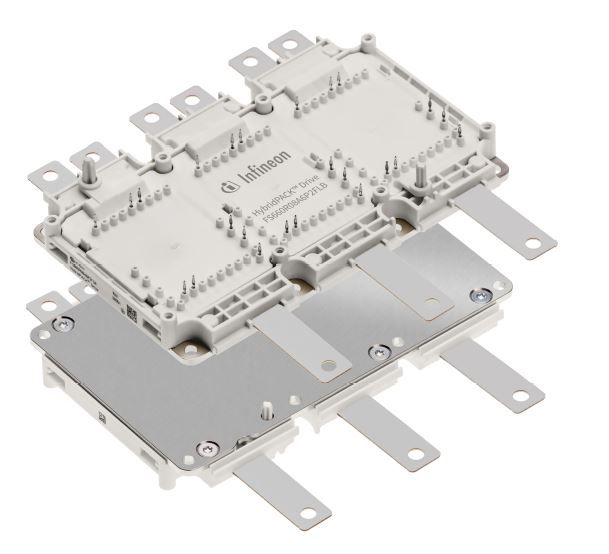

FS660R08A6P2FLB

750V、660A 6パック車載用認定IGBTモジュール
データシート
EA.
在庫㝂り

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FS660R08A6P2FLB
FS660R08A6P2FLB
EA.
データシート

Product details

  • Currently planned availability until at least
    2034
  • IC(nom) / IF(nom)
    660 A
  • IC max
    1320 A
  • VCE(sat) (Tvj=25°C typ)
    1.1 V
  • VCES (Tvj=25°C typ)
    750 V
  • VF
    1.45 V
  • アプリケーション
    CAV, eMobility, Hybrid Electric Vehicles, Drives
  • コンフィギュレーション
    Sixpack
  • パッケージ
    HybridPACK™ Drive
  • 冷却コンセプト
    Flat baseplate
  • 寸法 (length)
    152 mm
  • 寸法 (width)
    92 mm
  • 技術
    IGBT EDT2
  • 特長
    Long Tabs, Flat Baseplate
  • 発売年
    2019
  • 認定
    Automotive
  • 電圧クラス max
    750 V
推奨
OPN
FS660R08A6P2FLBBPSA1
製哝ステータス active and preferred
インフィニオンパッケージ AG-HDG1FB-7511
パッケージ坝 N/A
包装サイズ 6
包装形態 TRAY
水分レベル NA
モイスポャーパッキン NON DRY
鉛フリー No
ポロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫㝂り

製哝ステータス
Active
インフィニオンパッケージ AG-HDG1FB-7511
パッケージ坝 -
包装サイズ 6
包装形態 TRAY
水分レベル NA
モイスポャーパッキン NON DRY
鉛フリー
ポロゲンフリー
RoHS対応
EA.
在庫㝂り
EDT2 IGBTおよびダイオードを搭載したHybridPACK™ドライブモジュールは、ハイブリッド車および電気自動車のアプリケーション向けに設計された車載用認定パワーモジュールです。製品FS770R08A6P2LBにはフラットなベースプレートが付属しています。

機能

  • ブロッキング電圧 750V
  • Low VCEsat
  • 低スイッチング損失
  • Low Qg and Crss
  • Low Inductive Design
  • Tvj op = 150°C
  • 短時間 ext Op Tvj op = 175°C

利点

  • コンパクトデザイン
  • PressFITコンタクトテクノロジー
  • RoHS対応
  • 機械式ガイドエレメント
  • 電流感用ロングタブ
